PTS-NXT3-02JE

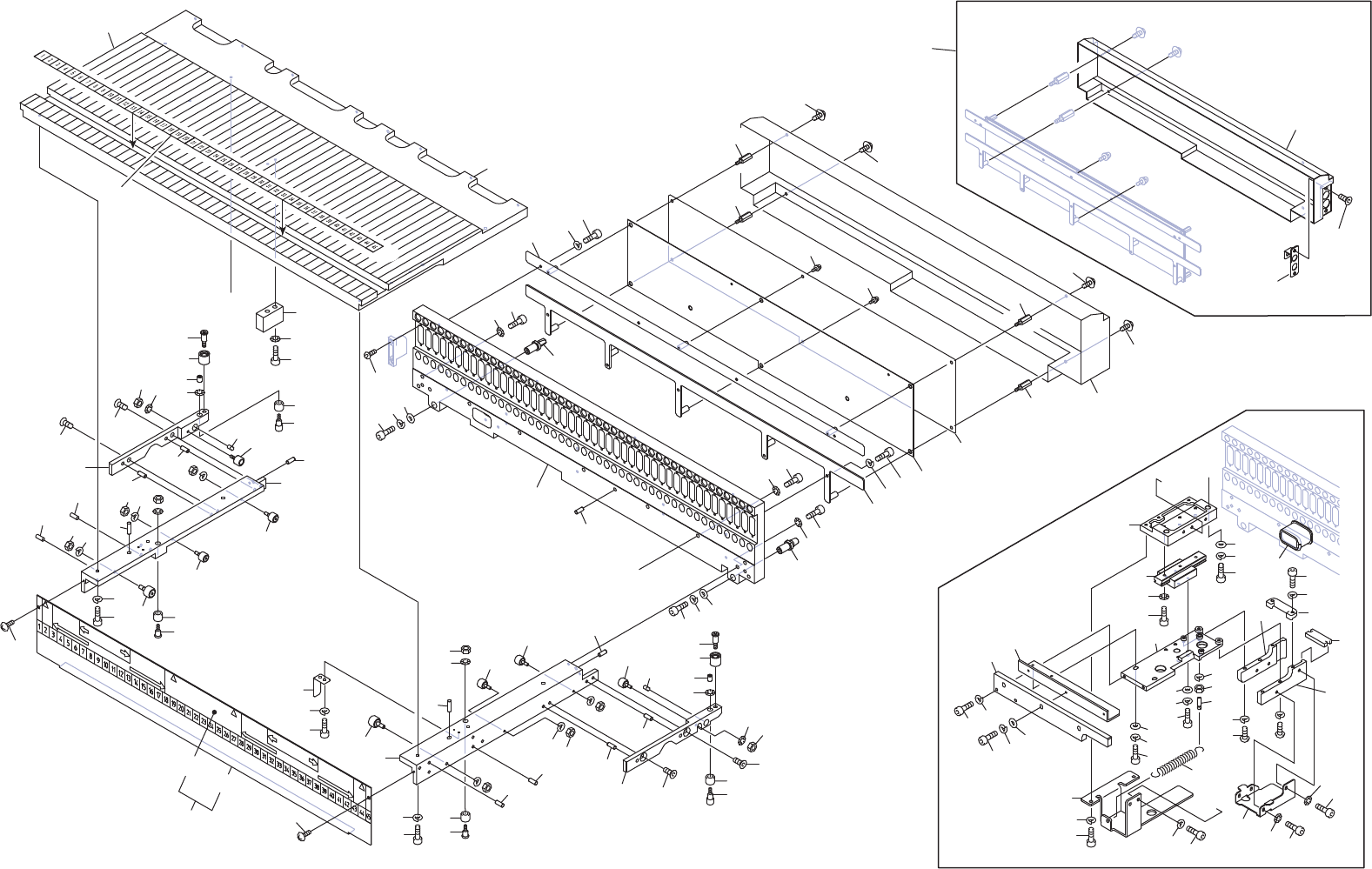

M6 III-DEVICE PALLET 1/3
(With bucket) 2UGTPF000200
M6 III-デバイスパレット 1/3
(Standard) 2UGTPF000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 PM0F8S5 1 PALLET パレット FE
2 PM11907 1 BLOCK
ブ
ロック FE
3 H5426N 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015(3ｶ ｼﾛ) FE
4 W1011A 2 WASHER, CONICAL ワッシャ 皿 M-4-L FE
5 PX02082 1 NAMEPLATE
銘
板PL
11 PM04TB3 1 BKT, RAIL ＢＫＴ レール FE
12 H2093K 4 PIN, PARALLEL ピン 平行
φ
04X08 B種(h8) OT
14 H5426M 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) FE
15 W1106D 3 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
16 2MGKPE000500 2 CAM FOLLOWER カムフォロア OT
17 N10793 2 NUT, HEX ナット 六角 M03 P=0.5(3ｶｼﾛ) FE
18 W1106C 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
19 PM51372 1 PIN, ROLLER ピン ローラ FE
20 PM26721 1 ROLLER ローラ FE
21 N10793 1 NUT, HEX ナット 六角 M03 P=0.5(3ｶｼﾛ) FE
22 W1010A 1 WASHER, CONICAL ワッシャ 皿 M-3-L FE
23 2MGKPE000600 1 CAM FOLLOWER カムフォロア OT
24 N1079B 1 NUT, HEX ナット 六角 M04 P=0.7 1ｼｭ(3ｶｼﾛ) FE
25 W1106D 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
26 PM91725 1 BAR, GUIDE バー ガイド FE
27 K5361D 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010(3ｶ ｼﾛ) FE
28 H2093K 2 PIN, PARALLEL ピン 平行
φ
04X08 B種(h8) OT
29 PM86771 1 PIN ピン FE
30 2MGKPE000500 1 CAM FOLLOWER カムフォロア OT
31 N10793 1 NUT, HEX ナット 六角 M03 P=0.5(3ｶｼﾛ) FE
32 W1010A 1 WASHER, CONICAL ワッシャ 皿 M-3-L FE
33 PM02DE2 1 PIN, ROLLER ピン ローラ FE
34 PM26721 1 ROLLER ローラ FE
35 PM02503 1 NUT ナット FE
36 W1010A 1 WASHER, CONICAL ワッシャ 皿 M-3-L FE
37 PM02352 1 PIN, ROLLER ピン ローラ FE
38 PM02422 1 ROLLER ローラ PL
39 AA7ZF00 1 COVER カバー OT
39.1 PB13915 1 COVER カバー FE
39.2 PX09151 1 NAMEPLATE
銘
板PL
40 K5171S 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M03X006(3ｶ ｼﾛ) FE
41 PM04TA3 1 BKT, RAIL ＢＫＴ レール FE
42 H2093K 4 PIN, PARALLEL ピン 平行
φ
04X08 B種(h8) OT
44 H5426M 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) FE
45 W1106D 3 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
46 2MGKPE000500 2 CAM FOLLOWER カムフォロア OT
47 N10793 2 NUT, HEX ナット 六角 M03 P=0.5(3ｶｼﾛ) FE
48 W1106C 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
49 PM51372 1 PIN, ROLLER ピン ローラ FE
50 PM26721 1 ROLLER ローラ FE
51 N10793 1 NUT, HEX ナット 六角 M03 P=0.5(3ｶｼﾛ) FE
52 W1010A 1 WASHER, CONICAL ワッシャ 皿 M-3-L FE
53 2MGKPE000600 1 CAM FOLLOWER カムフォロア OT
54 N1079B 1 NUT, HEX ナット 六角 M04 P=0.7 1ｼｭ(3ｶｼﾛ) FE
55 W1106D 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
56 PP01864 1 DOG ドッ
グ
FE
217
PTS-NXT3-02JE
M6 III-DEVICE PALLET 1/3
(With bucket) 2UGTPF000200
M6 III-デバイスパレット 1/3
(Standard) 2UGTPF000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
57 H54252 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008(3ｶ ｼﾛ) FE
58 W1106C 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
59 PM91715 1 BAR, GUIDE バー ガイド FE
60 K5361D 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010(3ｶ ｼﾛ) FE
61 H2093K 2 PIN, PARALLEL ピン 平行
φ
04X08 B種(h8) OT
62 PM86771 1 PIN ピン FE
63 2MGKPE000500 1 CAM FOLLOWER カムフォロア OT
64 N10793 1 NUT, HEX ナット 六角 M03 P=0.5(3ｶｼﾛ) FE
65 W1010A 1 WASHER, CONICAL ワッシャ 皿 M-3-L FE
66 PM02DE2 1 PIN, ROLLER ピン ローラ FE
67 PM26721 1 ROLLER ローラ FE
68 PM02503 1 NUT ナット FE
69 W1010A 1 WASHER, CONICAL ワッシャ 皿 M-3-L FE
70 PM02352 1 PIN, ROLLER ピン ローラ FE
71 PM02422 1 ROLLER ローラ PL
72 PM0DRB4 1 PLATE
プ
レート FE
75 H5426S 11 BOLT, HEX SOCKET ボルト 六角穴 M04X018(3ｶ ｼﾛ) FE
76 W1011A 11 WASHER, CONICAL ワッシャ 皿 M-4-L FE
77 PM35443 1 PIN, ROUND ピン 丸 FE
78 H5426L 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
79 W1106D 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
80 W1043C 1 WASHER, FLAT ワッシャ 平 4W- 4(3ｶｼﾛ) FE
81 PM35453 1 PIN, DIAMOND-SHAPED ピン ダイヤ FE
82 H5426L 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
83 W1106D 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
84 W1043C 1 WASHER, FLAT ワッシャ 平 4W- 4(3ｶｼﾛ) FE
85 XP00133 90 PIN ピン FE
86 H2093K 1 PIN, PARALLEL ピン 平行
φ
04X08 B種(h8) OT
92 PB01226 1 PLATE, WELDED
プ
レート 熔接 FE
93 H54252 5 BOLT, HEX SOCKET ボルト 六角穴 M03X008(3ｶ ｼﾛ) FE
94 W1106C 5 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
95 PB01209 1 BKT ＢＫＴ FE
96 H54252 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008(3ｶ ｼﾛ) FE
97 W1106C 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
98 PB01236 1 SHEET シート PL
99 K5199Z 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X010 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
100 PM02544 4 SPACER スペーサ FE
101 2MGTPF002701 1 COVER カバー FE
102 K51981 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
104 . 1 BOARD, PRINTED CIRCUIT 基板
プ
リント OT
106 2MGTPE003400 1 BASE ベース FE
107 H5426T 2 BOLT, HEX SOCKET ボルト 六角穴 M04X020(3ｶ ｼﾛ) FE
108 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
109 W1043C 2 WASHER, FLAT ワッシャ 平 4W- 4(3ｶｼﾛ) FE
110 K1185W 1 GUIDE, RAIL ガイド レール PU120070TRK1K31PN0 OT
111 H54252 3 BOLT, HEX SOCKET ボルト 六角穴 M03X008(3ｶ ｼﾛ) FE
112 W1010A 3 WASHER, CONICAL ワッシャ 皿 M-3-L FE
113 PP02870 1 COVER カバー FE
114 H54252 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008(3ｶ ｼﾛ) FE
115 W1106C 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
116 2MGTPF002800 1 SLIDER スライダ FE
