M6-WASTE TAPE PROCESSING UNIT
M6-残テープ処理ユニット
2UGTPL000201
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
109 PZ20661 1 TUBE チュー
ブ
OT
110 K5075A 1 CONNECTOR コネクタ KQU06-00 OT
111 H5426T 1 BOLT, HEX SOCKET ボルト 六角穴 M04X020(3ｶ ｼﾛ) FE
112 W1106D 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
113 W1108S 1 WASHER, FLAT ワッシャ 平 4M
/
MX0.8X9(1W-4)(3ｶｼﾛ) FE
114 PZ07861 1 TUBE チュー
ブ
OT
115 Y60199 1 UNION, ELBOW ユニオン エルボ KQ2L06-M5A OT
116 2AGKPL000301 1 BRUSH
ブ
ラシ OT
121 S2025A 4 SHEET シート CTAM1 OT
122 S2025B 1 SHEET シート AB-2N OT
123 K5172L 5 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
Note.1:[Interchangeable parts／選択部品] 2MGKPK002100(t=0.02)，2MGKPK002200(t=0.05)，2MGKPK002300(t=0.08)，2MGKPK002400(t=0.1)，2MGKPK004500(t=0.06)，2MGKPK011300(t=0.04)
233
PTS-NXT3-02JE
A
A
A
A
A
A
C
C
C
C
C
C
HALF DUCT
11
12
13
2
3
4
5
6
7
8
9
23
25
25
22
26
27
28
41
10
29
32
33
34
35
36
37
38
39
40
31
12
45
44
0,,,:$67(7$3(352&(66,1*81,7$77$&+0(176
0,,,ṧࢸ࣮ࣉฎ⌮ࣘࢽࢵࢺࢲࢡࢺ
2UGTPK000100
234
PTS-NXT3-02JE

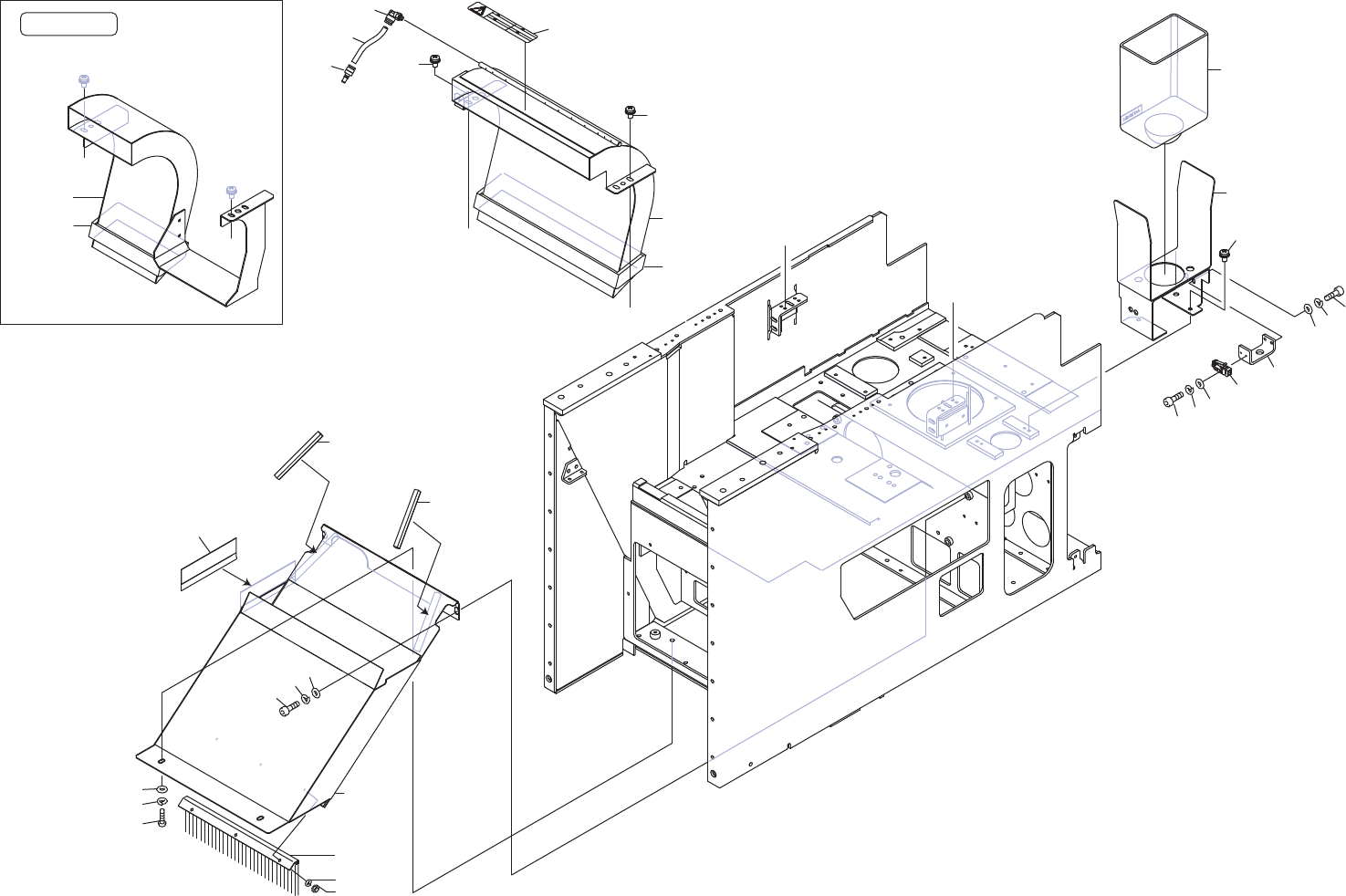

M3 III-WASTE TAPE PROCESSING UNIT ATTACHMENTS
