NXTIII PartList - 第288页
A A A A C C C C C C C C B B B B DETAIL C C DETAIL A A DETAIL B B 3 1 4 2 42 43 38 39 40 37 41 42 24 27 35 36 28 29 26 25 15 22 23 22 23 23 20 21 21 23 18 17 17 19 19 17 19 11 12 13 14 8 6 7 6 7 9 10 8 6 7 6 7 9 10 5 11 1…

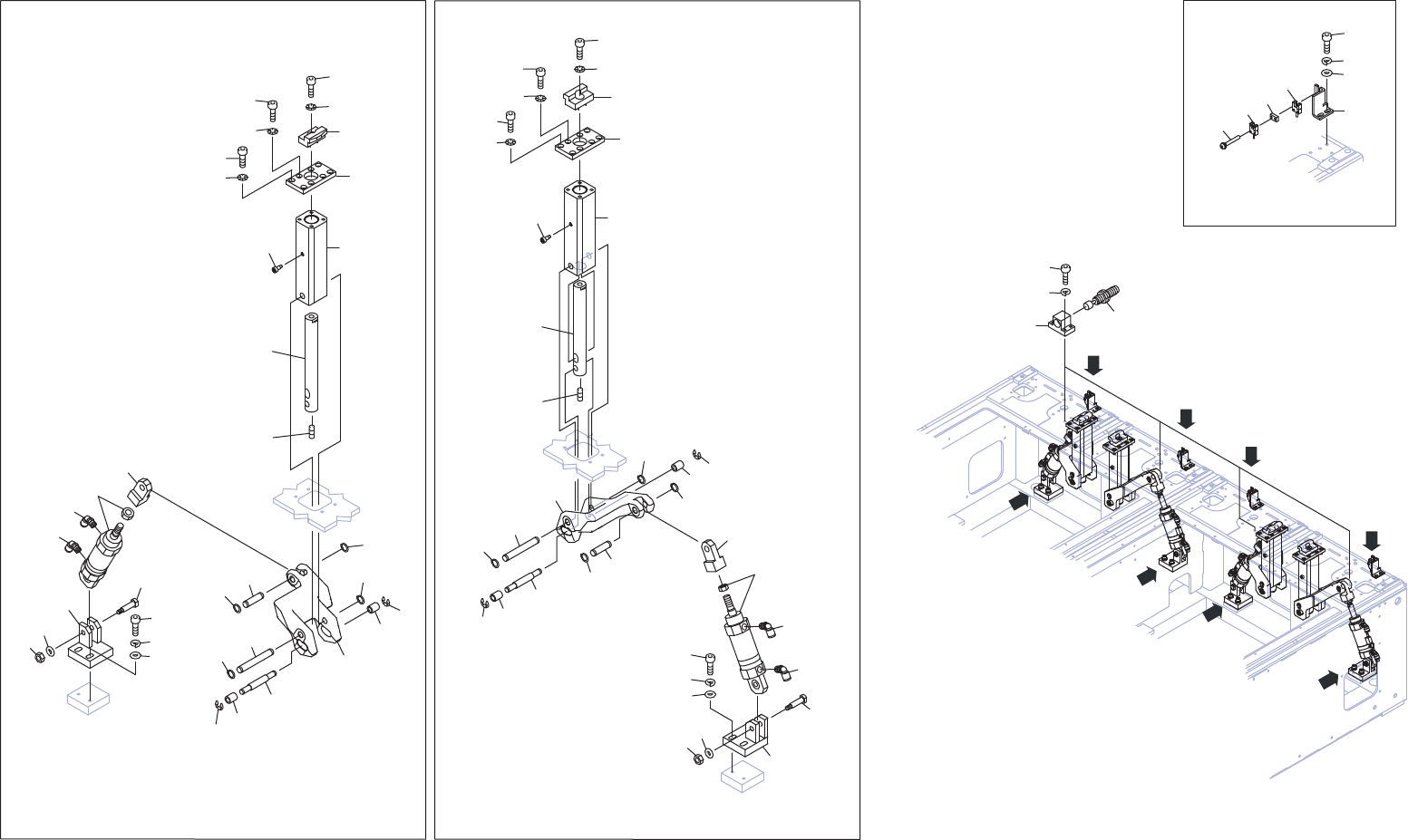

4M III-BASE 6/
4M III-ベース 6/
2UGTBB000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 PM01197 4 BLOCK
ブ
ロック FE
2 H5428L 8 BOLT, HEX SOCKET ボルト 六角穴 M08X020(3ｶ ｼﾛ) FE
3 W1014A 8 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
4 H20944 8 PIN, PARALLEL ピン 平行
φ
06X14 A種(m6) FE
5 2MGTBB001000 4 PLATE
プ
レート FE
7 H54269 32 BOLT, HEX SOCKET ボルト 六角穴 M05X010(3ｶｼﾛ) FE
8 W1012A 32 WASHER, CONICAL ワッシャ 皿 M-5-L FE
9 PT00391 4 JAW 爪 FE
10 H5428L 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020(3ｶ ｼﾛ) FE
11 W1014A 4 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
12 2MGKBA004001 4 HOLDER ホルダ FE
13 PM52492 4 BOLT ボルト FE
14 PM01104 4 SHAFT シャフト FE
15 2MGKBZ002000 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X008 ｸﾎﾞﾐｻｷ FE
16 2MGTBA008001 2 LEVER レバー FE
17 2MGTBA008101 2 LEVER レバー FE
18 R50015 8 ROLLER ローラ IRT815 FE
19 PM01125 4 PIN ピン FE
20 S1003K 8 CIR-CLIP サークリッ
プ
ST-EW-7(3ｶ ｼﾛ) FE
21 PM52531 4 PIN ピン FE
22 S1031A 8 CIR-CLIP サークリッ
プ
STW 10 FE
23 PM52551 4 PIN ピン FE
24 S1031A 8 CIR-CLIP サークリッ
プ
STW 10 FE
25 PM01016 4 KNUCKLE ナックル FE
26 2MGKBA009700 4 CYLINDER, AIR シリンダ エアー OT
26.1 Y60243 8 UNION, ELBOW ユニオン エルボ KQ2L06-01NS OT
27 PT00932 4 BKT, CYLINDER ＢＫＴ シリンダ FE
28 H54274 8 BOLT, HEX SOCKET ボルト 六角穴 M06X025(3ｶ ｼﾛ) FE
29 W1106F 8 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
30 W1108F 8 WASHER, FLAT ワッシャ 平 4W-6(3ｶ ｼﾛ) FE
31 PM52571 4 PIN ピン FE
32 N60617 4 NUT, U ナット Ｕ M06 P=1.0 1ｼｭ(3ｶ ｼﾛ) FE
33 W1108H 4 WASHER, FLAT ワッシャ 平 6M
/
MX1.6X12.5(3ｶｼﾛ) FE
287
PTS-NXT3-02JE
A
A
A
A
C
C
C
C
C
C
C
C
B
B
B
B
DETAIL C
C
DETAIL A
A
DETAIL B
B
3
1
4
2
42
43
38
39
40
37
41
42
24
27
35
36
28
29
26
25
15
22
23
22
23
23
20
21
21
23
18
17
17
19
19
17
19
11
12
13
14
8
6
7
6
7
9
10
8
6
7
6
7
9
10
5
11
12
34
31
32
33
24
25
13
14
35
36
34
30
20
16
21
21
18
17
19
5
25.1
25.1
25.1
25.1
2UGTBB000100
0,,,࣮࣋ࢫ
0,,,%$6(
288
PTS-NXT3-02JE
4M III-BASE 7/
4M III-ベース 7/
2UGTBB000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 2MGKBB011401 4 BLOCK
ブ
ロック FE
2 H54273 16 BOLT, HEX SOCKET ボルト 六角穴 M06X022(3ｶ ｼﾛ) FE
3 W1106F 16 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
4 2MGTBB013101 4 ABSORBER, SHOCK ア
ブ
ソーバ ショック KSHC-130W OT
5 2MGTBB001000 4 PLATE
プ
レート FE
6 H5427B 32 BOLT, HEX SOCKET ボルト 六角穴 M05X012(3ｶｼﾛ) FE
7 W1012A 32 WASHER, CONICAL ワッシャ 皿 M-5-L FE
8 PT00391 4 JAW 爪 FE
9 H5428L 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020(3ｶ ｼﾛ) FE
10 W1014A 4 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
11 2MGKBA004102 4 HOLDER ホルダ FE
12 PM52492 4 BOLT ボルト FE
13 PM01104 4 SHAFT シャフト FE
14 2MGKBZ002000 4 SCREW, HEX SOCKET SET ネジ 六角穴止め FE
15 2MGTBA008201 2 LEVER レバー FE
16 2MGTBA001502 2 LEVER レバー FE
17 R50015 8 ROLLER ローラ IRT815 FE
18 PM01125 4 PIN ピン FE
19 S1003K 8 CIR-CLIP サークリッ
プ
ST-EW-7(3ｶ ｼﾛ) FE
20 PM52531 4 PIN ピン FE
21 S1031A 8 CIR-CLIP サークリッ
プ
STW 10 FE
22 PM52551 4 PIN ピン FE
23 S1031A 8 CIR-CLIP サークリッ
プ
STW 10 FE
24 PM01016 4 KNUCKLE ナックル FE
25 2MGKBA009700 4 CYLINDER, AIR シリンダ エアー OT
25.1 Y60243 8 UNION, ELBOW ユニオン エルボ KQ2L06-01NS OT
26 PM084S3 2 BKT, CYLINDER ＢＫＴ シリンダ FE
27 H54274 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025(3ｶ ｼﾛ) FE
28 W1106F 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
29 W1108F 4 WASHER, FLAT ワッシャ 平 4W-6(3ｶ ｼﾛ) FE
30 PM084R3 2 BKT, CYLINDER ＢＫＴ シリンダ FE
31 H54274 4 BOLT, HEX SOCKET ボルト 六角穴 M06X025(3ｶ ｼﾛ) FE
32 W1106F 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
33 W1108F 4 WASHER, FLAT ワッシャ 平 4W-6(3ｶ ｼﾛ) FE
34 PM52571 4 PIN ピン FE
35 N60617 4 NUT, U ナット Ｕ M06 P=1.0 1ｼｭ(3ｶ ｼﾛ) FE
36 W1108H 4 WASHER, FLAT ワッシャ 平 6M
/
MX1.6X12.5(3ｶｼﾛ) FE
37 2MGTBA008701 4 BKT, SENSOR ＢＫＴ センサ FE
38 H5427B 8 BOLT, HEX SOCKET ボルト 六角穴 M05X012(3ｶｼﾛ) FE
39 W1106E 8 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
40 W1108E 8 WASHER, FLAT ワッシャ 平 4W-5(3ｶ ｼﾛ) FE
41 2MGTBA008600 4 SPACER スペーサ FE
42 S64583 8 SENSOR, PHOTO センサ フォト EE-SX914P-R 3M OT
43 K64899 8 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X022 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
289
PTS-NXT3-02JE
