M3 III-DOUBLE CONVEYOR 5/8 M3 III-ダブルコンベア 5/8 2UGTCB000100 No. Dr g .No. & Code No. QTY Descri p tion Ratin g Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規 格材 質 備 考 133 H5426S 3 BOLT, HEX SOCKET ボルト 六角穴 M04X018(3ｶ ｼﾛ)…

100%1 / 547
M3 III-DOUBLE CONVEYOR 5/8
M3 III-ダブルコンベア 5/8
2UGTCB000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
63.1 PM015W0 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010(3ｶｼﾛ) FE Thin
p
anel o
p
tion
64 W1012A 2 WASHER, CONICAL ワッシャ　皿 M-5-L FE
65 PJ12922 2 WASHER ワッシャ OT
66 H5289R 4 BOLT, HEX SOCKET ボルト　六角穴 M04X014(3ｶ ｼﾛ) FE
67 W1106D 4 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
68 PP03290 1 BKT, SENSOR ＢＫＴ　センサ FE
69 K5258E 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X006(3ｶ ｼﾛ) FE
70 W1106C 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
71 PP02501 1 RETAINER, WIRING 押え　配線 FE
72 K5258C 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X004(3ｶ ｼﾛ) FE
79 2MGTCA002500 3 SENSOR センサ OT SET
80 K64898 6 SCREW, C
/
R PAN 小ネジ　十穴鍋 M02X005 0ﾊﾞﾝ3ｼｭ(ｽﾃﾝﾚｽ) FE
81 2AGTCA000602 4 PULLEY
プ
ーリ OT
82 N10790 4 NUT, SQUARE ナット　四角 M04 P=0.7(3ｶｼﾛ) FE
84 PM081R1 2 COLLAR カラー FE
85 H5426X 2 BOLT, HEX SOCKET ボルト　六角穴 M04X025(3ｶ ｼﾛ) FE
86 W1106D 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
87 W1108S 2 WASHER, FLAT ワッシャ　平 4M
/
MX0.8X9(1W-4)(3ｶｼﾛ) FE
88 PP02521 2 RETAINER, WIRING 押え　配線 FE
89 H5426K 2 BOLT, HEX SOCKET ボルト　六角穴 M04X008(3ｶ ｼﾛ) FE
90 W1106D 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
94 H54269 3 BOLT, HEX SOCKET ボルト　六角穴 M05X010(3ｶｼﾛ) FE
95 W1012A 3 WASHER, CONICAL ワッシャ　皿 M-5-L FE
96 S1031A 6 CIR-CLIP サークリッ
プ
STW 10 OT
97 W10049 6 WASHER ワッシャ LRB10-1.0 OT
98 H4202Z 3 BEARING ベアリン
グ
6900ZZ1CM J OT
100 2MGTCB004703 2 SCREW ネジ OT
101 H67812 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010ﾃｲﾄｳ(3ｶ ｼﾛ) FE
102 W1011A 4 WASHER, CONICAL ワッシャ　皿 M-4-L FE
103 2MGTCB004602 1 SCREW ネジ OT
104 H67812 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010ﾃｲﾄｳ(3ｶ ｼﾛ) FE
105 W1011A 2 WASHER, CONICAL ワッシャ　皿 M-4-L FE
106 2MGTCA006000 1 STOPPER ストッパ PL
107 PM082R0 1 COLLAR カラー FE
108 H5426T 1 BOLT, HEX SOCKET ボルト　六角穴 M04X020(3ｶ ｼﾛ) FE
109 W1106D 1 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
110 W1108S 1 WASHER, FLAT ワッシャ　平 4M
/
MX0.8X9(1W-4)(3ｶｼﾛ) FE
111 K41620 1 FLEXIBLE TRACK ケー
ブ
ルベア 07.10.018-17-060.10.12 OT
112 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006(3ｶ ｼﾛ) FE
113 K41620 1 FLEXIBLE TRACK ケー
ブ
ルベア 07.10.018-17-060.10.12 OT
114 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006(3ｶ ｼﾛ) FE
115 PB90464 1 DUCT, WIRING ダクト　配線 FE
116 K5172L 4 SCREW, C
/
R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE
119 H2096H 5 PIN, PARALLEL ピン　平行
φ
03X06 B種(h8) ｽﾃﾝﾚｽ OT
120 2MGKCB002100 1 GUIDE, RAIL ガイド　レール OT NB
121 . 12 CAP キャッ
プ
OT NB, ACC-120
122 2MGKCA009401 9 BOLT, HEX SOCKET ボルト　六角穴 FE
123 H5426S 3 BOLT, HEX SOCKET ボルト　六角穴 M04X018(3ｶ ｼﾛ) FE
130 2MGTCB001602 1 GUIDE, RAIL ガイド　レール OT HIWIN
131 . 12 CAP キャッ
プ
OT HIWIN, ACC-130
132 2MGTCA006501 9 BOLT, HEX SOCKET ボルト　六角穴 FE
342
PTS-NXT3-02JE
M3 III-DOUBLE CONVEYOR 5/8
M3 III-ダブルコンベア 5/8
2UGTCB000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
133 H5426S 3 BOLT, HEX SOCKET ボルト　六角穴 M04X018(3ｶ ｼﾛ) FE
343
PTS-NXT3-02JE
A
A
B
B
A
A
A
A
A
A
B
B
A
A
A
A
B
B
A
A
A
A
A
A

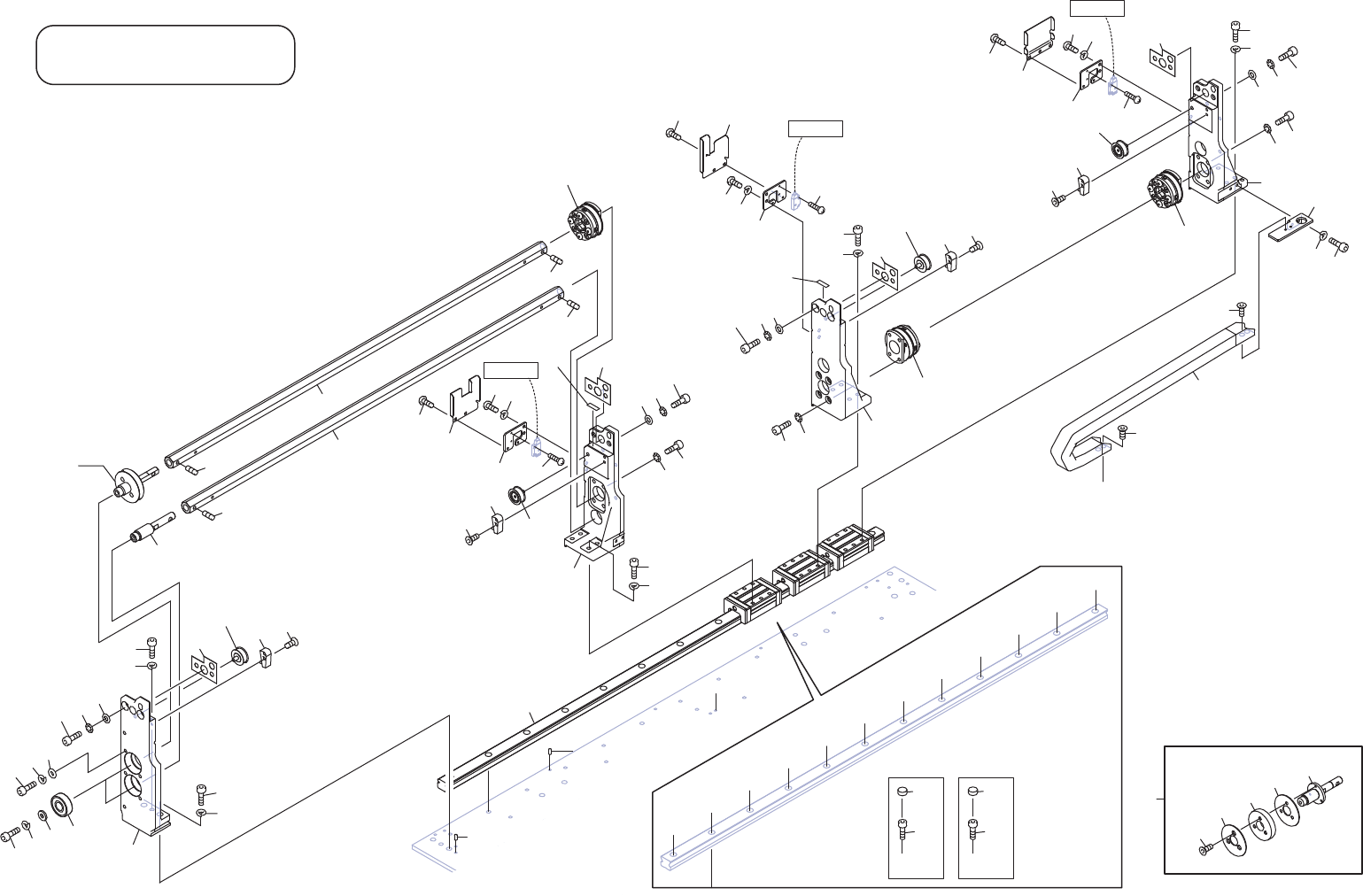

&RQYH\DQFHGULYHD[LV
