5DWHG&XUUHQW$ 61$ 0XVFOH&RUSRUDWLRQ 0RGHO/1 5DWHG9ROWDJH'&9 0DGHLQ-DSDQ 40 41 29 30 23 25 14 13 15 12 7 8 2 16 9 11 10 24 31 28 42 33 20 21 22 37 38 39 32 17 18 3 4 5 1 43 26…
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page is intentionally blank.
373
PTS-NXT3-02JE
5DWHG&XUUHQW$
61$
0XVFOH&RUSRUDWLRQ
0RGHO/1
5DWHG9ROWDJH'&9
0DGHLQ-DSDQ
40
41
29
30
23
25
14
13
15
12
7
8
2
16
9
11
10
24
31
28
42
33
20
21
22
37
38
39
32
17
18
3
4
5
1
43
26
74
75
76
90
87
77
89
88
44
45
46
45
46
44
60
61
64
62
71
70
65
66
47
50
58
57
48
49
52
53
10.1
35
34
36
123
117
118
116
119
118.1
121
120
111
112
110
107
108
109
104
105
106
6
27
68
69
73
59
55
56
54
67
122
125
124
126
131
131
125
124
2UGTCE000100
0,,,ࢩࣥࢢࣝࢥࣥ࣋
0,,,6,1*/(&219(<25
374
PTS-NXT3-02JE

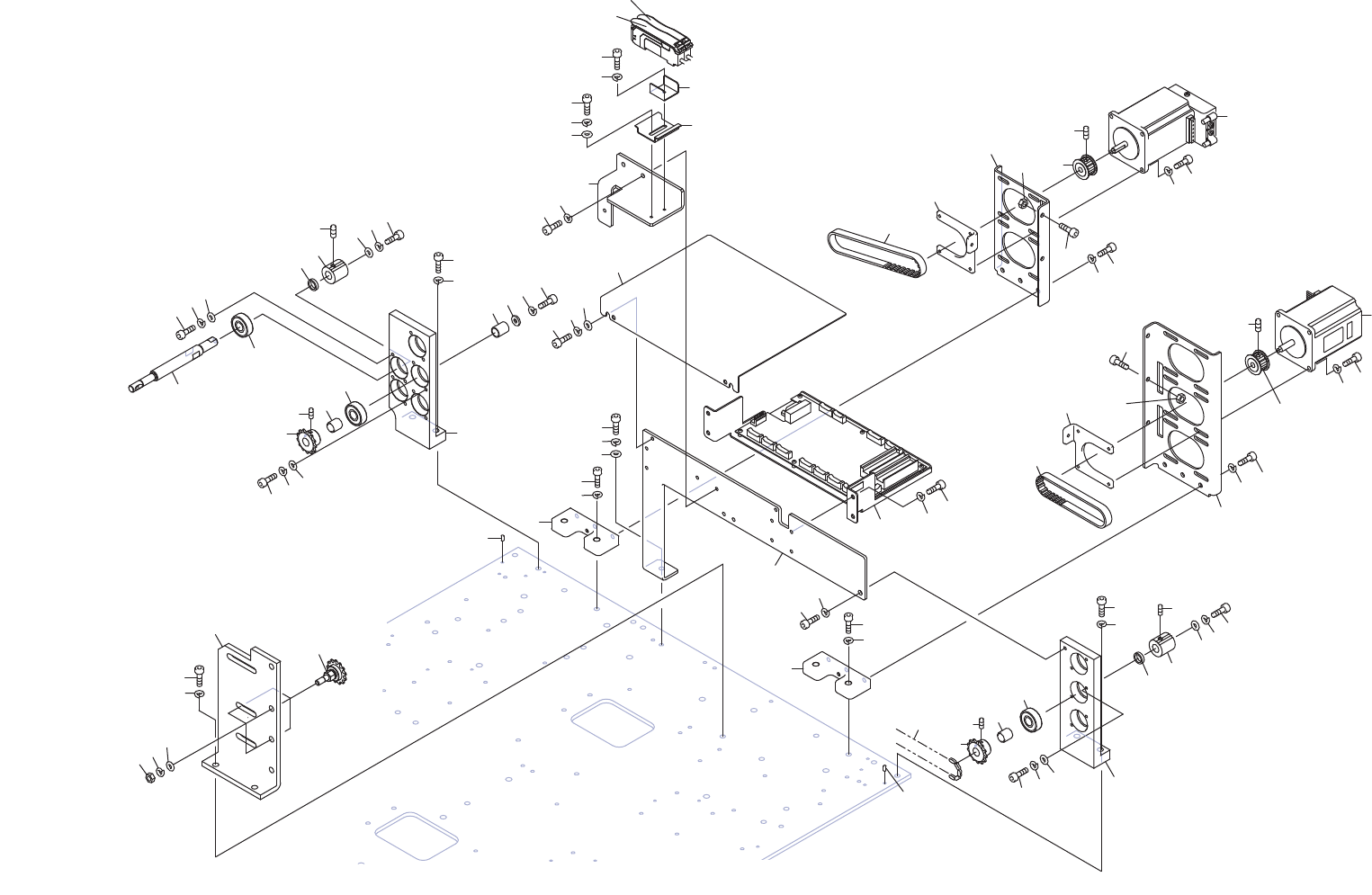

M6 III-SINGLE CONVEYOR 6/6
M6 III-シングルコンベア 6/6
2UGTCE000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 2MGTCA006800 1 SHAFT シャフト FE
2 H4175A 1 BEARING ベアリン
グ
6000ZZCM OT
3 H5426K 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008(3ｶ ｼﾛ) FE
4 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
5 W1043C 2 WASHER, FLAT ワッシャ 平 4W- 4(3ｶｼﾛ) FE
6 2MGTCA006401 1 WASHER ワッシャ FE
7 2MGKCA027600 1 PULLEY
プ
ーリ AL
8 N4027A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
9 H5427C 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015(3ｶ ｼﾛ) FE
10 W1106E 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
10.1 W1108C 1 WASHER, FLAT ワッシャ 平 5M
/
MX1.0X10(3ｶｼﾛ) FE
11 2MGTCA006301 1 WASHER ワッシャ FE
12 H4175A 1 BEARING ベアリン
グ
6000ZZCM FE
13 PZ00942 1 SPROCKET ス
プ
ロケット OT
14 N4026A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
15 PM29233 1 COLLAR カラー FE
16 PM36933 1 COLLAR カラー FE
17 H5427B 1 BOLT, HEX SOCKET ボルト 六角穴 M05X012(3ｶｼﾛ) FE
18 W1106E 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
20 H5426K 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008(3ｶ ｼﾛ) FE
21 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
22 W1043C 2 WASHER, FLAT ワッシャ 平 4W- 4(3ｶｼﾛ) FE
23 2MGTCF001201 1 BKT ＢＫＴ FE
24 H54271 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018(3ｶ ｼﾛ) FE
25 W1106F 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
26 H2096H 3 PIN, PARALLEL ピン 平行
φ
03X06 B種(h8) ｽﾃﾝﾚｽ OT
27 2MGTCA006401 1 WASHER ワッシャ FE
28 2MGKCA027600 1 PULLEY
プ
ーリ AL
29 N4027A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
30 H5427C 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015(3ｶ ｼﾛ) FE
31 W1106E 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
32 W1108C 1 WASHER, FLAT ワッシャ 平 5M
/
MX1.0X10(3ｶｼﾛ) FE
33 H4175A 1 BEARING ベアリン
グ
6000ZZCM FE
34 PZ00942 1 SPROCKET ス
プ
ロケット OT
35 N4026A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
36 PM29233 1 COLLAR カラー FE
37 H5426K 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008(3ｶ ｼﾛ) FE
38 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
39 W1043C 2 WASHER, FLAT ワッシャ 平 4W- 4(3ｶｼﾛ) FE
40 PM04YX4 1 BKT ＢＫＴ FE
41 H54271 2 BOLT, HEX SOCKET ボルト 六角穴 M06X018(3ｶ ｼﾛ) FE
42 W1106F 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
43 H2096H 3 PIN, PARALLEL ピン 平行
φ
03X06 B種(h8) ｽﾃﾝﾚｽ OT
44 2MGTCB006700 2 PLATE
プ
レート FE
45 H54271 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018(3ｶ ｼﾛ) FE
46 W1106F 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
47 2MGTCF003401 1 BKT, MOTOR ＢＫＴ モータ FE
48 H5427B 3 BOLT, HEX SOCKET ボルト 六角穴 M05X012(3ｶｼﾛ) FE
49 W1106E 3 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
50 PP00941 1 BKT, ADJUSTING ＢＫＴ セリ FE
52 H5426X 1 BOLT, HEX SOCKET ボルト 六角穴 M04X025(3ｶ ｼﾛ) FE
