H04/H04S-NEPTA-NOZZLE STATION
H04/H04S-NEPTA-ノズルステーション
UL04606
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 AA5FZ05 1 HOLDER ホルダ OT
2 PS00772 1 SHEET シート OT 18
p
ieces
/
sheet, Consumable Parts
3 PX07233 1 SEAL, BAR CODE シール バーコード OT unit serial number
4 PX07222 1 SEAL, BAR CODE シール バーコード OT unit serial number
5 AA5FY02 1 GUIDE ガイド OT
6 H5426M 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012(3ｶ ｼﾛ) AL
7 W1011A 2 WASHER, CONICAL ワッシャ 皿 M-4-L OT
8 AA96706 1 BLOCK
ブ
ロック OT
9 H54253 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010(3ｶ ｼﾛ) FE
10 W1010A 2 WASHER, CONICAL ワッシャ 皿 M-3-L FE
11 PZ29951 8 BOLT ボルト FE
12 PM85634 8 WASHER ワッシャ FE
13 PB85071 1 SHUTTER シャッタ FE
15 PZ05022 1 SPRING, TENSION ス
プ
リン
グ
引
張
FE
16 PM03YY5 1 HOLDER ホルダ AL
37
PTS-NXT3-02JE
䠆䠪䠟䠌䠏䠞䚷䠍䠎䠏䠐䠑䠒䠆
2
28
23
25
26
26
26
22
27
6
17
18
7
13
1
11
12
24
20
21
19
UL01532
++1&%12==/(67$7,21
++1&%ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ
38
PTS-NXT3-02JE

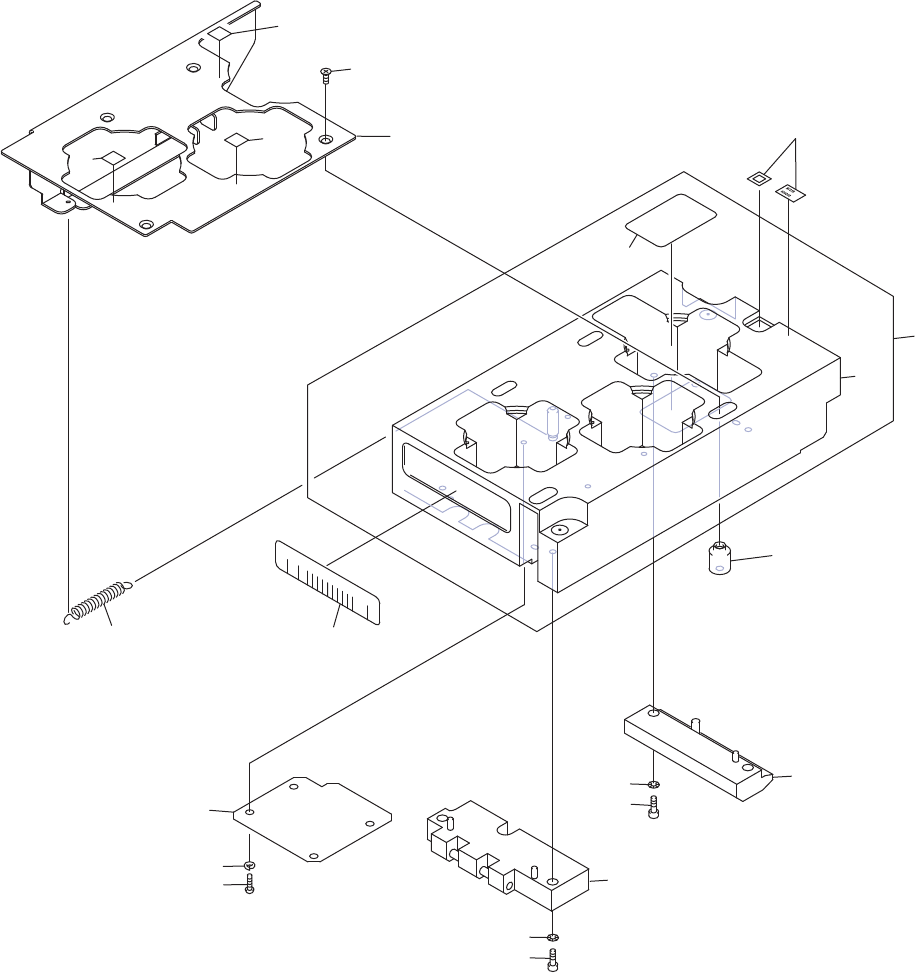

H01/H02-NC03B-NOZZLE STATION
