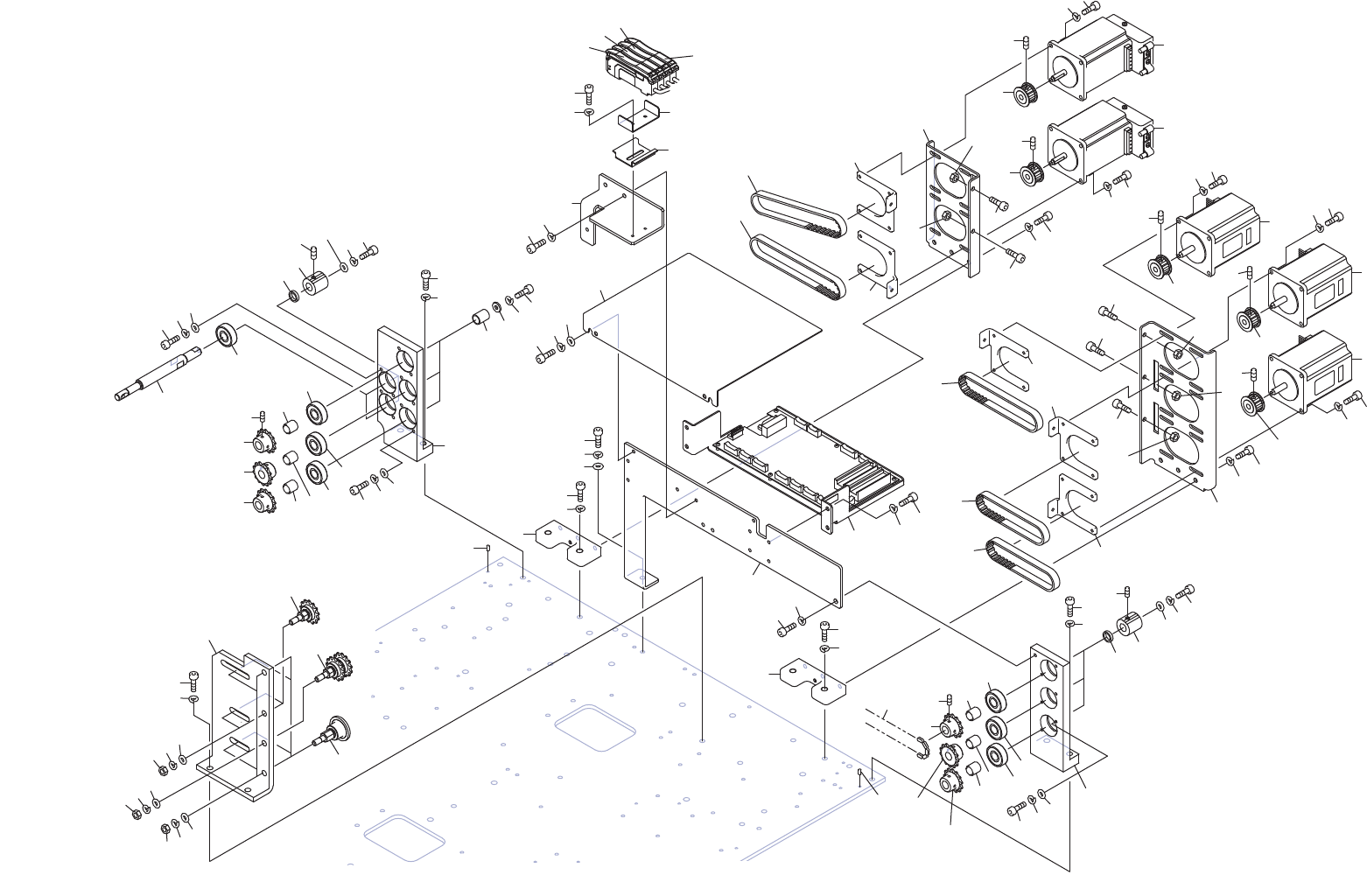

M6 III-DOUBLE CONVEYOR 6/8
M6 III-ダブルコンベア 6/8
2UGTCF000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
72 K5258C 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X004(3ｶ ｼﾛ) FE
76 PB90481 1 BKT ＢＫＴ FE
77 H54251 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006(3ｶ ｼﾛ) FE
78 W1106C 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
80 K64898 6 SCREW, C
/
R PAN 小ネジ　十穴鍋 M02X005 0ﾊﾞﾝ3ｼｭ(ｽﾃﾝﾚｽ) FE
81 2AGTCA000702 4 PULLEY
プ
ーリ OT
81.1 AB07600 4 PULLEY
プ
ーリ OT Thin
p
anel o
p
tion
82 2MGTCA005201 1 SHAFT シャフト FE
83 AA6TR04 1 PULLEY
プ
ーリ OT
84 PP02310 2 FLANGE フランジ FE
85 PZ39081 1 PULLEY
プ
ーリ OT
86 K5358C 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X012 FE
87 PM087H3 1 SHAFT シャフト FE
90 2AGTCA000803 3 PULLEY
プ
ーリ OT
105 H5426M 12 BOLT, HEX SOCKET ボルト　六角穴 M04X012(3ｶ ｼﾛ) FE
106 W1011A 12 WASHER, CONICAL ワッシャ　皿 M-4-L FE
107 PM06369 2 SHAFT シャフト FE
108 N40930 4 SCREW, HEX SOCKET SET ネジ　六角穴止め ｽﾌﾟﾘﾝｸﾞﾎﾞﾙﾄ M4X4 ﾋﾗｻｷ SUS FE
109 H4175A 2 BEARING ベアリン
グ
6000ZZCM OT
110 H5427B 2 BOLT, HEX SOCKET ボルト　六角穴 M05X012(3ｶｼﾛ) FE
111 W1106E 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
112 2MGTCA006301 2 WASHER ワッシャ FE
113 H5426K 4 BOLT, HEX SOCKET ボルト　六角穴 M04X008(3ｶ ｼﾛ) FE
114 W1106D 4 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
115 W1043C 4 WASHER, FLAT ワッシャ　平 4W- 4(3ｶｼﾛ) FE
116 K41620 1 FLEXIBLE TRACK ケー
ブ
ルベア 07.10.018-17-060.10.12 OT
117 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006(3ｶ ｼﾛ) FE
119 H2096H 5 PIN, PARALLEL ピン　平行
φ
03X06 B種(h8) ｽﾃﾝﾚｽ FE
120 2MGKCB002100 1 GUIDE, RAIL ガイド　レール OT NB
121 . 12 CAP キャッ
プ
OT NB, ACC-120
122 2MGKCA009401 9 BOLT, HEX SOCKET ボルト　六角穴 FE
123 H5426S 3 BOLT, HEX SOCKET ボルト　六角穴 M04X018(3ｶ ｼﾛ) FE
130 2MGTCB001602 1 GUIDE, RAIL ガイド　レール OT HIWIN
131 . 12 CAP キャッ
プ
OT HIWIN, ACC-130
132 2MGTCA006501 9 BOLT, HEX SOCKET ボルト　六角穴 FE
133 H5426S 3 BOLT, HEX SOCKET ボルト　六角穴 M04X018(3ｶ ｼﾛ) FE
140 H54269 3 BOLT, HEX SOCKET ボルト　六角穴 M05X010(3ｶｼﾛ) FE
141 W1012A 3 WASHER, CONICAL ワッシャ　皿 M-5-L FE
142 S1031A 6 CIR-CLIP サークリッ
プ
STW 10 OT
143 W10049 6 WASHER ワッシャ LRB10-1.0 OT
144 H4202Z 3 BEARING ベアリン
グ
6900ZZ1CM J OT
145 2MGTCB004703 2 SCREW ネジ OT
146 H67812 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010ﾃｲﾄｳ(3ｶ ｼﾛ) FE
147 W1011A 4 WASHER, CONICAL ワッシャ　皿 M-4-L FE
148 2MGTCB004602 1 SCREW ネジ OT
149 H67812 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010ﾃｲﾄｳ(3ｶ ｼﾛ) FE
150 W1011A 2 WASHER, CONICAL ワッシャ　皿 M-4-L FE
