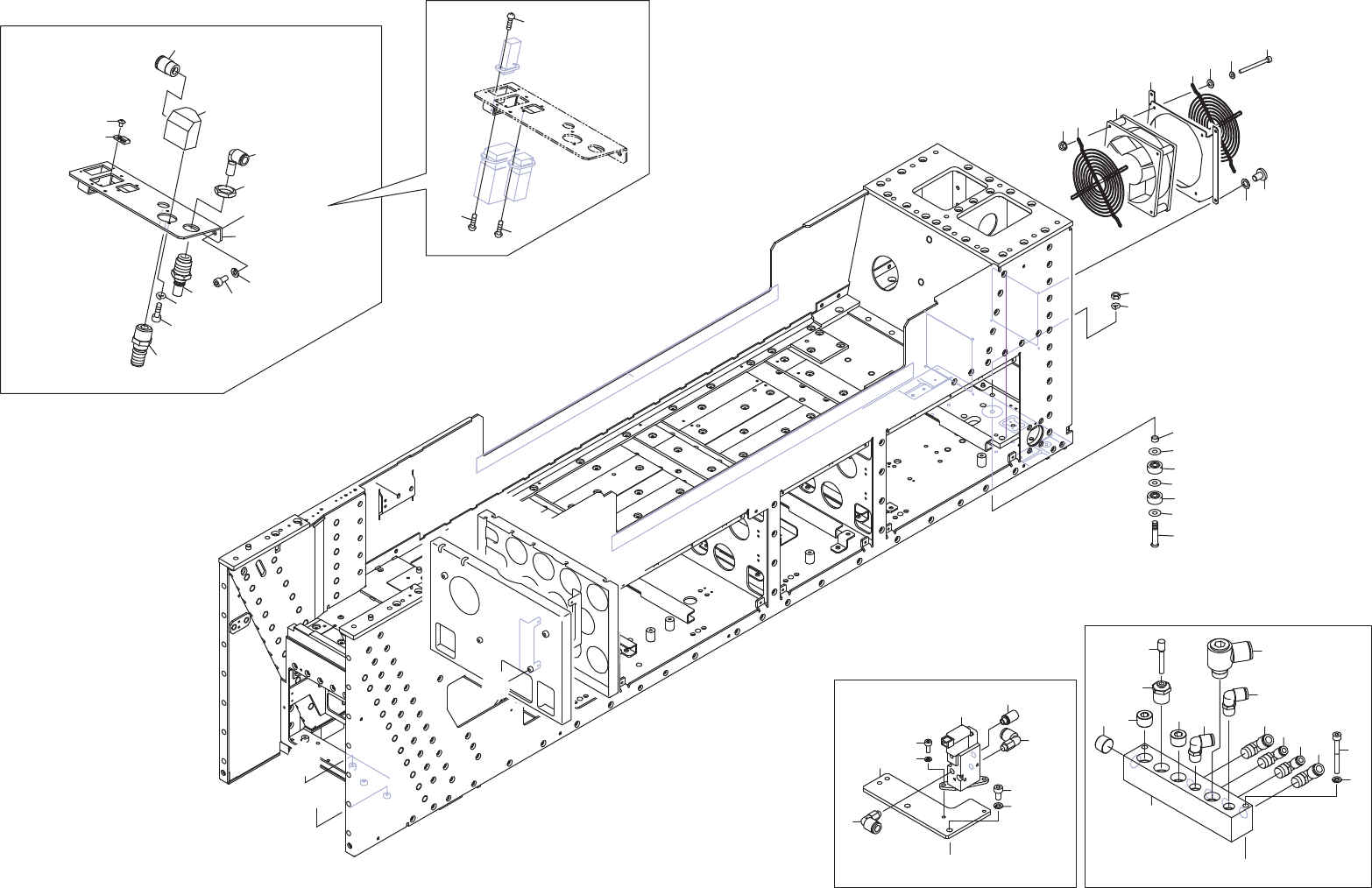

＊ＮＸＴＭ３Ｆ １２３４５６＊ ＊ＮＸＴＭ３Ｆ １２３４５６ ＊ C C A A B B B B A A C C 13 12 12 11 11 10 12 36 38 61 62 60 41 24 42 26 25 41 15 14 53 55 57 100 101 102 103 104 104 105 106 107 108 50 51 75 76 77 78 78 78 79 80 81 82 82 83 83 84 84 90 …
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page is intentionally blank.
79
PTS-NXT3-02JE
＊ＮＸＴＭ３Ｆ １２３４５６＊
＊ＮＸＴＭ３Ｆ
１２３４５６
＊
C
C
A
A
B
B
B
B
A
A
C
C
13
12
12
11
11
10
12
36
38
61
62
60
41
24
42
26
25
41
15
14
53
55
57
100
101
102
103
104
104
105
106
107
108
50
51
75
76
77
78
78
78
79
80
81
82
82
83
83
84
84
90
91
92
93
94
95
96
97
97
0,,,࣋ࢵࢻ
0,,,%('
2UGTBC000100
80
PTS-NXT3-02JE
M3 III-BED 2/
M3 III-ベッド 2/
2UGTBC000100
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
10 PM00862 1 PIN ピン FE
11 2MGTBC008800 2 ROLLER ローラ OT
12 2MGKBC006300 3 WASHER ワッシャ FE
13 PM52611 1 WASHER ワッシャ FE
14 W1106G 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
8M
/
M(3ｶｼﾛ) FE
15 N1079L 1 NUT, HEX ナット 六角 M08(3ｶ ｼﾛ) FE
24 2MGTBC009800 1 PLATE, RETAINING
プ
レート 押え FE
25 H5425C 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012(3ｶｼﾛ) FE
26 W1106F 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
36 K1158B 1 COUPLER カ
プ
ラ K4-04PM OT
38 Y60203 1 UNION, HALF ユニオン ハーフ KQ2S12-03AS OT
41 K11578 1 COUPLER カ
プ
ラ KK4P-10E OT
42 Y60202 1 ELBOW エルボ KQ2L10-99A OT
50 S2025A 1 SHEET シート CTAM1 PL
51 K5172L 1 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
53 K5178N 2 SCREW, C
/
R PAN 小ネジ 十穴鍋 M03X006(ｽﾃﾝﾚｽ) FE
55 K5178N 2 SCREW, C
/
R PAN 小ネジ 十穴鍋 M03X006(ｽﾃﾝﾚｽ) FE
57 K51757 2 SCREW, C
/
R PAN 小ネジ 十穴鍋 M02.5X006(ｽﾃﾝﾚｽ) FE
60 2MGKBC000402 1 JOINT ジョイント OT
61 H54252 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008(3ｶ ｼﾛ) FE
62 W1106C 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
75 2MGTBC001604 1 MANIFOLD, AIR マニホールド エアー FE
76 H5426Z 2 BOLT, HEX SOCKET ボルト 六角穴 M04X035(3ｶ ｼﾛ) FE
77 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
78 A3033A 3 PLUG 埋栓 PT1
/
4FE
79 Y60422 1 UNION, HALF ユニオン ハーフ KQ2H04-02AS OT
80 H3145K 1 PLUG
プ
ラ
グ
KQ2P-04 OT
81 Y60194 1 UNION, ELBOW ユニオン エルボ KQ2VS10-02AS OT
82 Y60192 2 UNION, ELBOW ユニオン エルボ KQ2L06-01AS OT
83 Y60192 2 UNION, ELBOW ユニオン エルボ KQ2L06-01AS OT
84 Y60195 2 UNION, ELBOW ユニオン エルボ KQ2L04-01AS OT
90 2MGTBC013401 1 BKT, BASE ＢＫＴ ベース FE
91 H5426K 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008(3ｶ ｼﾛ) FE
92 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
93 H66819 1 VALVE, SOL バル
ブ
ＳＯＬ SYJ512T-5MOZ-M5-F-Q OT
94 H54251 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006(3ｶ ｼﾛ) FE
95 W1106C 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
96 S1058A 1 SILENCER サイレンサ AN120-M5 OT
97 Y60199 2 UNION, ELBOW ユニオン エルボ KQ2L06-M5A OT
100 2MGTBC001901 1 BKT ＢＫＴ FE
101 H5262G 4 BOLT, HEX SOCKET ボルト 六角穴 M04X006 ｺﾞｸﾃｲﾄｳ(3ｶ ｼﾛ) FE
102 W1011A 4 WASHER, CONICAL ワッシャ 皿 M-4-L FE
103 H67995 1 FAN ファン 109P1324S1D01 OT
104 K63310 2 GUARD, FIN ガード フィン 109-722 OT
105 H54262 4 BOLT, HEX SOCKET ボルト 六角穴 M04X050(3ｶ ｼﾛ) FE
106 W1106D 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
107 W1108S 4 WASHER, FLAT ワッシャ 平 4M
/
MX0.8X9(1W-4)(3ｶｼﾛ) FE
108 N1080H 4 NUT, HEX ナット 六角 M04 ｻﾞﾂｷ(3ｶｼﾛ) FE
