3-37 3 5 涂抹润滑油。 1. 关闭贴片机的正面机盖，解除贴片机的紧急停 机状态。 e 2. 按照 Step1 的步骤将传送宽度调到最大。 3. 按紧急停机按钮之后，打开贴片机的正面机盖。 4. 用润滑油枪 ( 标准枪嘴 ) 将制定的润滑油 (NSL) 从 W 轴导轨的润滑油注油嘴注入。 55350-KMG-00 n 要点 注入润滑油，直至注入的润滑油从缝隙间溢出为止。 6 使润滑油均匀遍布导轨全轨。 1. 关闭贴片机的正面机盖，…
3-36
3
5.3.2 W 轴导轨的清洁与加油
1
将传送宽度调到最大。
1. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打
开调节传送宽度的画面。
2. 选定“最大宽度”单选按钮之后，按 [OK] 按钮。
传送宽度变为指定的宽度。
56303-KMG-00
参考
标准机型时，最大传送宽度为 460mm ；选配有 sATS15 时，
最大宽度宽度为 360mm。
2
e
擦拭导轨。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 用无尘纸 ( 清洁室用 ) 等擦去导轨全轨的脏污
润滑油与尘屑。
55351-KMG-00
3
将传送宽度调到最小。
1. 关闭贴片机的正面机盖，解除贴片机的紧急停
机状态。
2. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打
开调节传送宽度的画面。
3. 选定“调节后的传送宽度”单选按钮之后，输
入“50”并按 [OK] 按钮。传送宽度变为指定的
宽度。
4
e
擦拭还未擦到的部位。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 用无尘纸 ( 清洁室用 ) 等擦拭在 Step2 中还未
擦到的部位。
55352-KMG-00
擦拭W轴的导轨
Step 2
无尘纸
导轨
擦拭W轴的导轨
Step 4
擦拭还未擦到的部位
选定最大宽度[传送宽度]按钮
调节传送宽度
Step 1
3-37
3
5
涂抹润滑油。
1. 关闭贴片机的正面机盖，解除贴片机的紧急停
机状态。
e
2. 按照 Step1 的步骤将传送宽度调到最大。
3. 按紧急停机按钮之后，打开贴片机的正面机盖。
4. 用润滑油枪 ( 标准枪嘴 ) 将制定的润滑油 (NSL)
从 W 轴导轨的润滑油注油嘴注入。
55350-KMG-00
n
要点
注入润滑油，直至注入的润滑油从缝隙间溢出为止。
6
使润滑油均匀遍布导轨全轨。
1. 关闭贴片机的正面机盖，并解除贴片机的紧急
停机状态。
2. 按照 Step1 与 Step3 的步骤反复数次将传送宽
度调到最大与最小。
7
e
擦去多余的润滑油。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 擦去导轨端部堆积的多余润滑油。

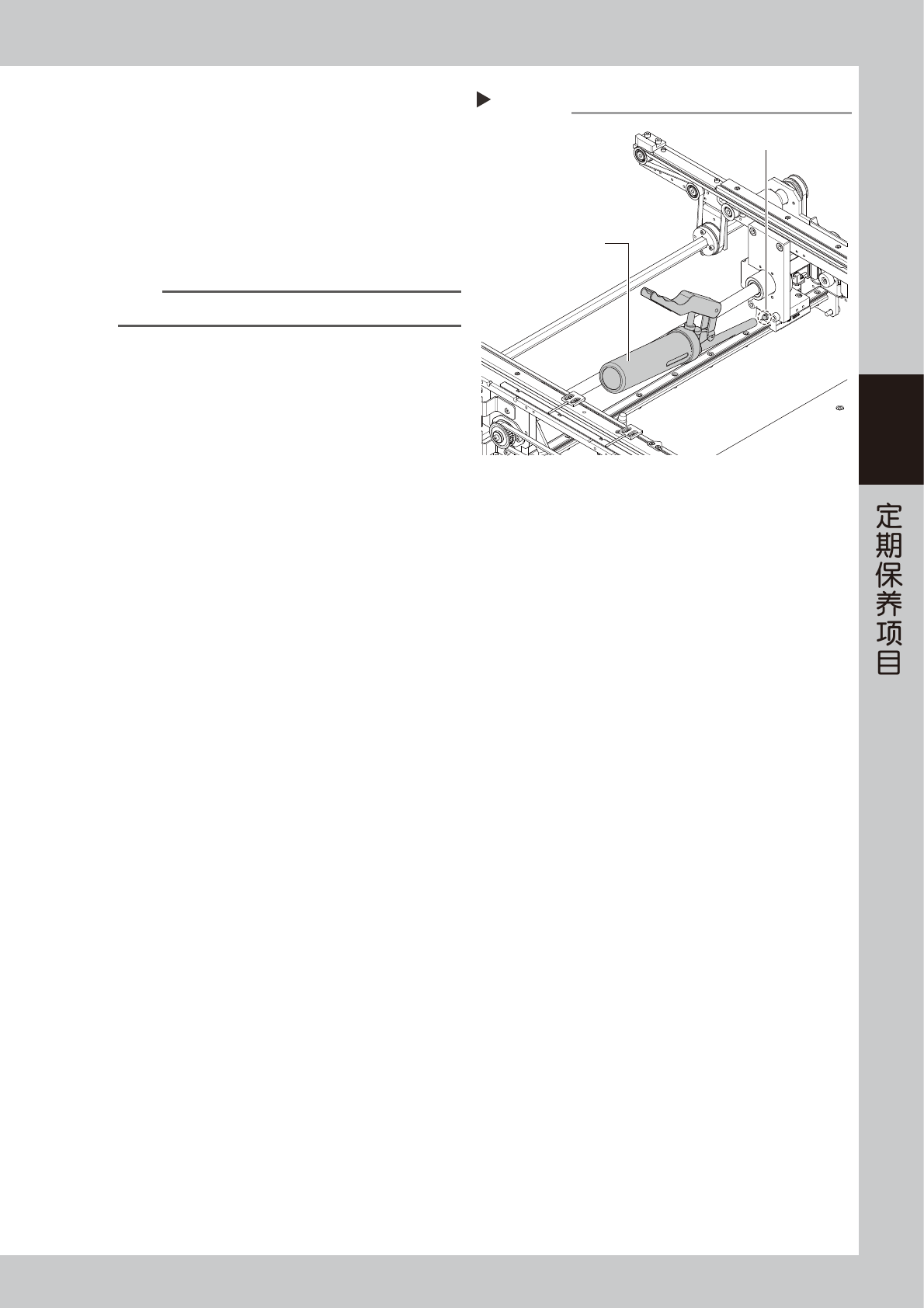

加润滑油
Step 5
润滑油枪
(标准枪嘴)
润滑油注油嘴
3-38
3
5.4 贴片机底座部
5.4.1 气、雾过滤器的过滤杯与滤芯的清洁
本机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。为保障作业安全，请务必拆下气源连接部的空气连接器。
1
拆卸气源连接部的空气连接器。
1. 将供气 / 排气开关旋至“EXH”侧，切断供气。
2. 拆卸气源连接部的空气连接器。
c
注意
拆卸空气连接器时，请勿使油、水、不纯物等飞溅出来。此外，
拆卸空气连接器时会发出很大的排气声，务必注意安全。
2
检查过滤杯内部。
检查过滤杯内是否有油或水。如果有，需按照下述
Step3 〜 4 的步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，
排水阀会自动排出。建议预先在排水阀下端接好排水软管。

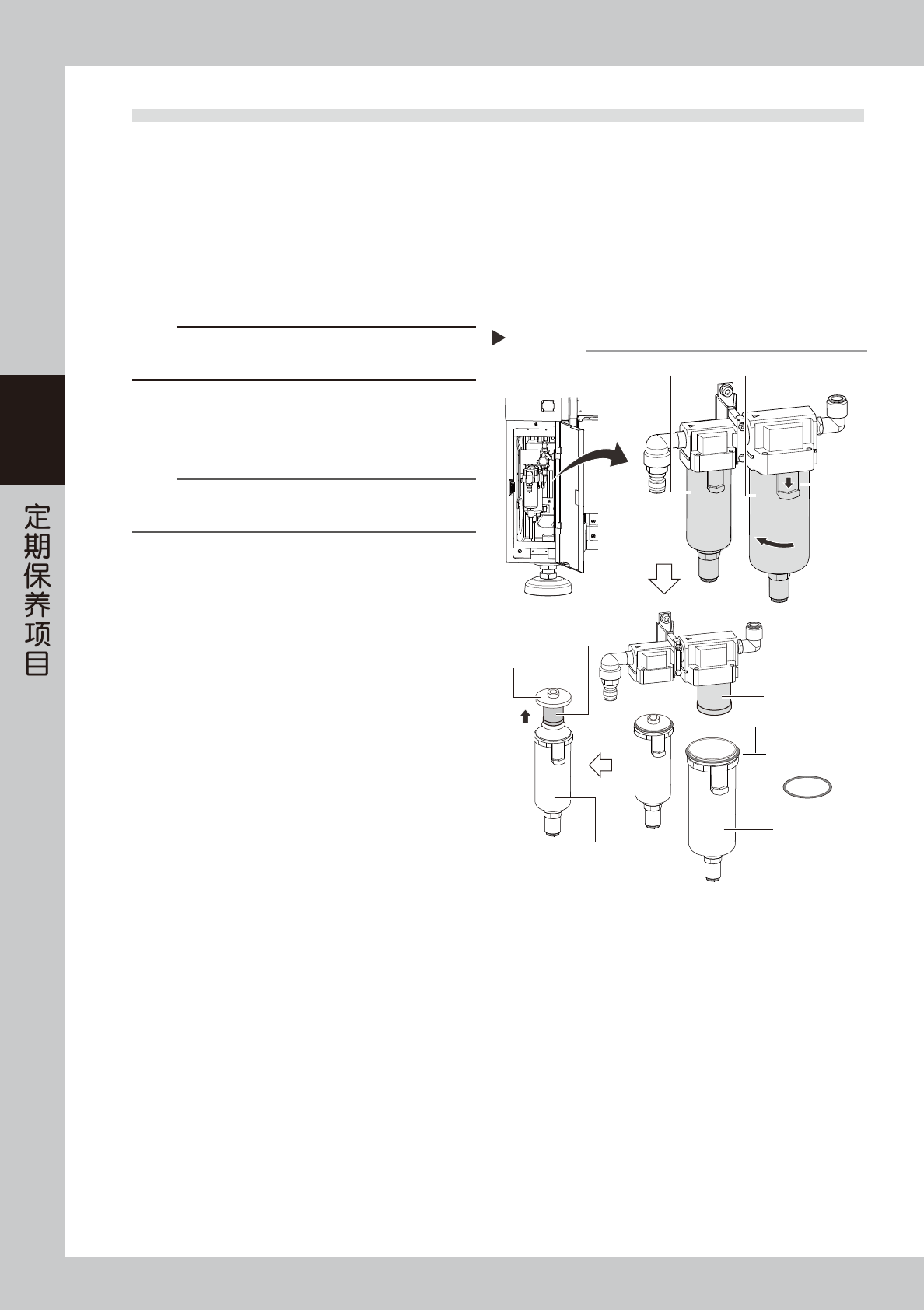

3
拆卸过滤杯。
‧
油雾过滤杯
边按过滤杯的按钮，边向右图所示方向转动，并向
下拔出过滤杯。
‧
空气过滤杯
1. 边按过滤杯的按钮，边向右图所示方向转动，
并向下拔出空气过滤器。
2. 如右图所示，将滤芯连同上侧端盖向上从过滤
杯中拔出。
55359-KMG-00
4
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
55364-KMG-00
拆卸过滤杯
Step 3
空气过滤器 油雾过滤器
按钮
过滤杯用O型圈
油雾过滤杯
空气过滤杯
油雾滤芯
空气滤芯
上侧端盖
