4-9 4 ■ [ 装置 ] -“自动托盘”画面 sATS15 发生错误时，需确认显示的错误提示的内容、实际的载盘位置，与 [ 装置 ]-“自动托盘”画面的传感器状态。 [装置] -“自动托盘”画面 传感器状态的显示区 56405-KMG-00 ■ 传感器列表 sATS15 各部的状态由传感器监控，可以在画面上进行确认。 传感器显示 亮灯时的意义 柜门开关 柜门开关已旋至 “ OPEN ” 侧。 柜门开启安全位置 1 柜门开启安全位置…
4-9
4

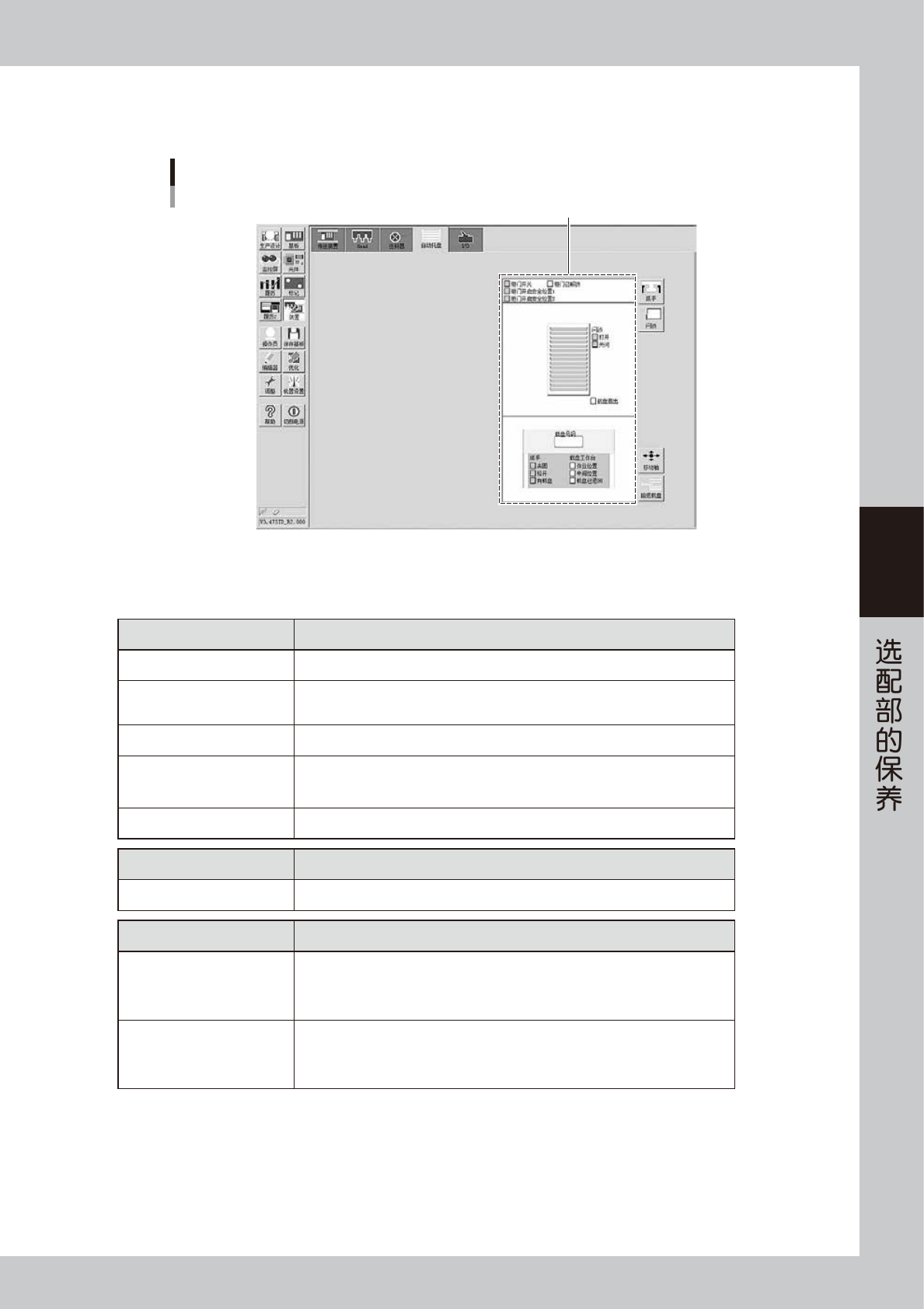

■ [ 装置 ] -“自动托盘”画面
sATS15 发生错误时，需确认显示的错误提示的内容、实际的载盘位置，与 [ 装置 ]-“自动托盘”画面的传感器状态。
[装置] -“自动托盘”画面
传感器状态的显示区
56405-KMG-00
■ 传感器列表
sATS15 各部的状态由传感器监控，可以在画面上进行确认。
传感器显示 亮灯时的意义
柜门开关 柜门开关已旋至“OPEN”侧。
柜门开启安全位置 1
柜门开启安全位置 2
打开装载柜柜门时，载盘处于安全位置。
柜门已解锁 装载柜的柜门已解除锁定。
闩锁
打开
关闭
装载柜内侧的防止载盘滑出用挡板为打开状态。
装载柜内侧的防止载盘滑出用挡板为关闭状态。
载盘滑出 从装载柜中有载盘滑出。
传感器显示 内容
载盘号码 显示当前被抽到载盘工作台的载盘号码。
传感器显示 亮灯时的意义
抓手
夹固
松开
有载盘
载盘抓手关闭 ( 夹固状态 )。
载盘抓手打开 ( 松开 )。
载盘抓手抓有载盘。
载盘工作台
作业位置
中间位置
载盘已退回
载盘已被抽到载盘工作台。
载盘正在向载盘工作台抽出。
载盘已被退回与载盘工作台高度相同的装载柜层中。
4-10
4
4.2 每月

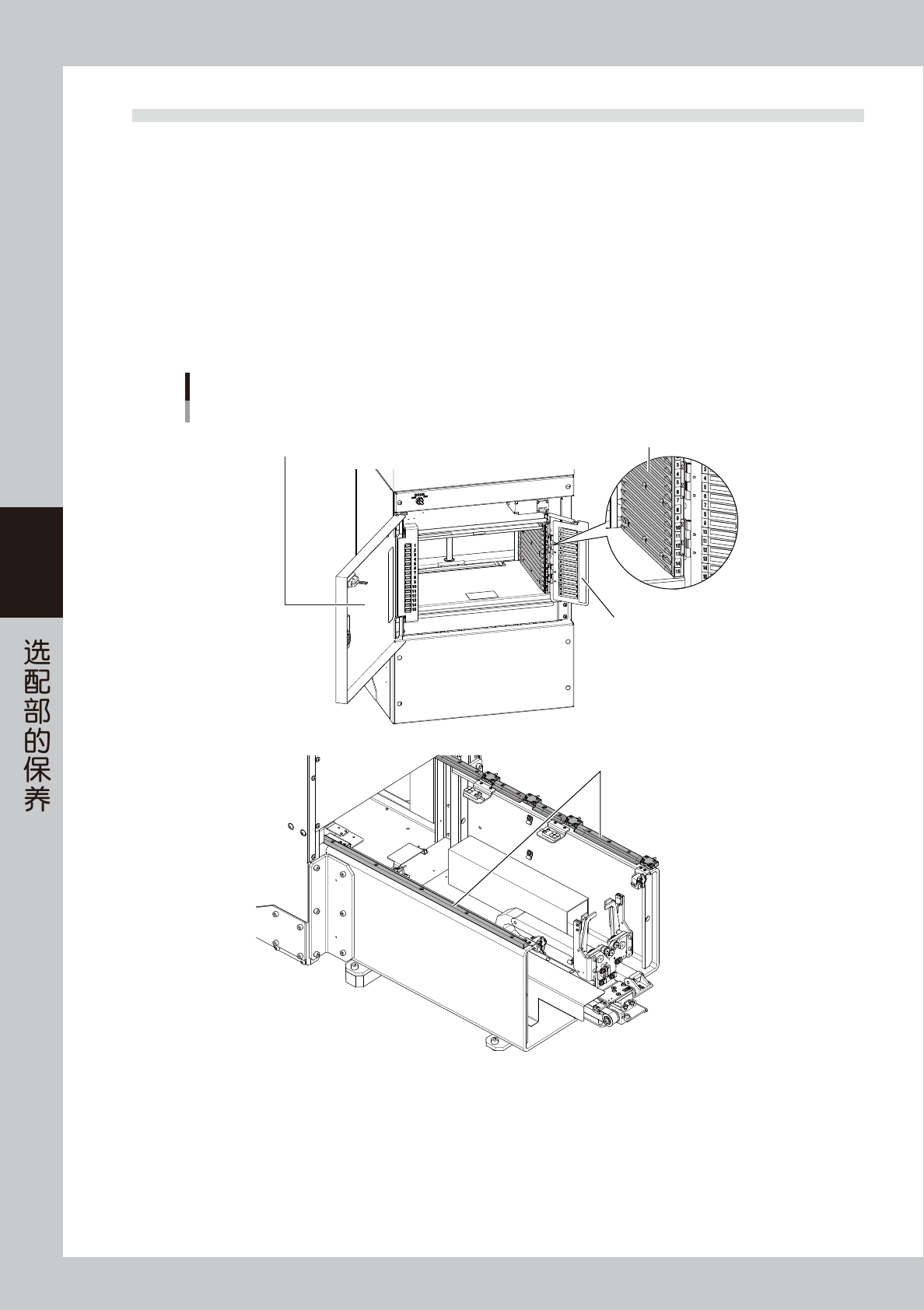

4.2.1 检查装载柜与滑轨的状态
每月需检查 1 次装载柜与滑轨的状态。
■ 点检要点
‧
装载柜的载盘滑轨部无磨损。
‧
载盘挡板无松动。
‧
装载柜柜门无变形。
‧
滑轨部无磨损。
‧
滑轨部有尘屑或异物时，需使用吸尘工具等清除。

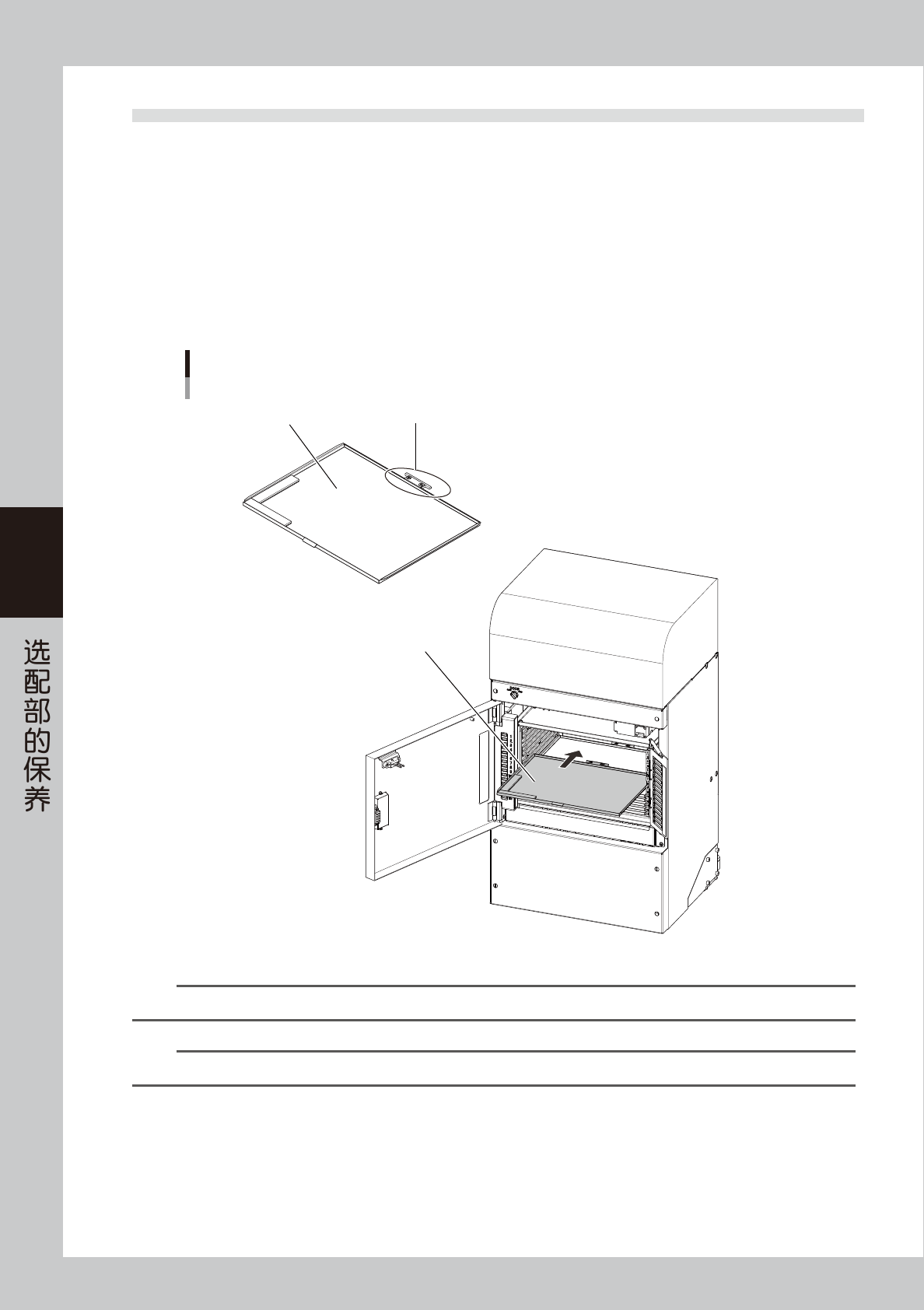

sATS15
检查装载柜与滑轨的状态
载盘挡板无松动
载盘滑轨部无磨损
滑轨部无异物或尘屑
柜门无变形
55406-KMG-00
