6-7 6 4. 传送带的更换 在前述第 3 章 “5.2传送带的点检与传送部的清洁”中， 检查出传送带有明显松弛、 脏污或起毛时， 需要更换传送带。 下面，介绍更换传送带的方法。 1 将传送宽度调到便于更换传送带的宽度。 1. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打 开调节传送宽度的画面。 2. 在“调节后的传送宽度”输入框里输入可伸入 内六角扳手进行操作的宽度 (200mm 左右 ) 之 后，按 [OK] 按钮…
6-6
6
5
拆卸插头。
拔掉需更换的对象电磁阀的插头。
6
更换电磁阀。
用十字精密螺丝刀拆下需更换的对象电磁阀的固定
螺丝 ( 各 2 处 ) 之后，换上新的电磁阀。
55608-KMG-00
c
注意
电磁阀的背面装有密封垫圈。更换时，注意不要掉落或被夹入。
7
使贴装头恢复原状。
1. 插入插头并安装贴装头护板、整流板。
2. 取出贴装头组下方的方巾。
8
确认电磁阀的动作。
接通气源与电源，在 [ 装置 ] -“Head”或“I/O”
画面确认各电磁阀的动作是否正常。
c
注意
若在“I/O”画面确认排气用电磁阀的动作，请务必将所有贴
装头上的吸嘴全部拆下。

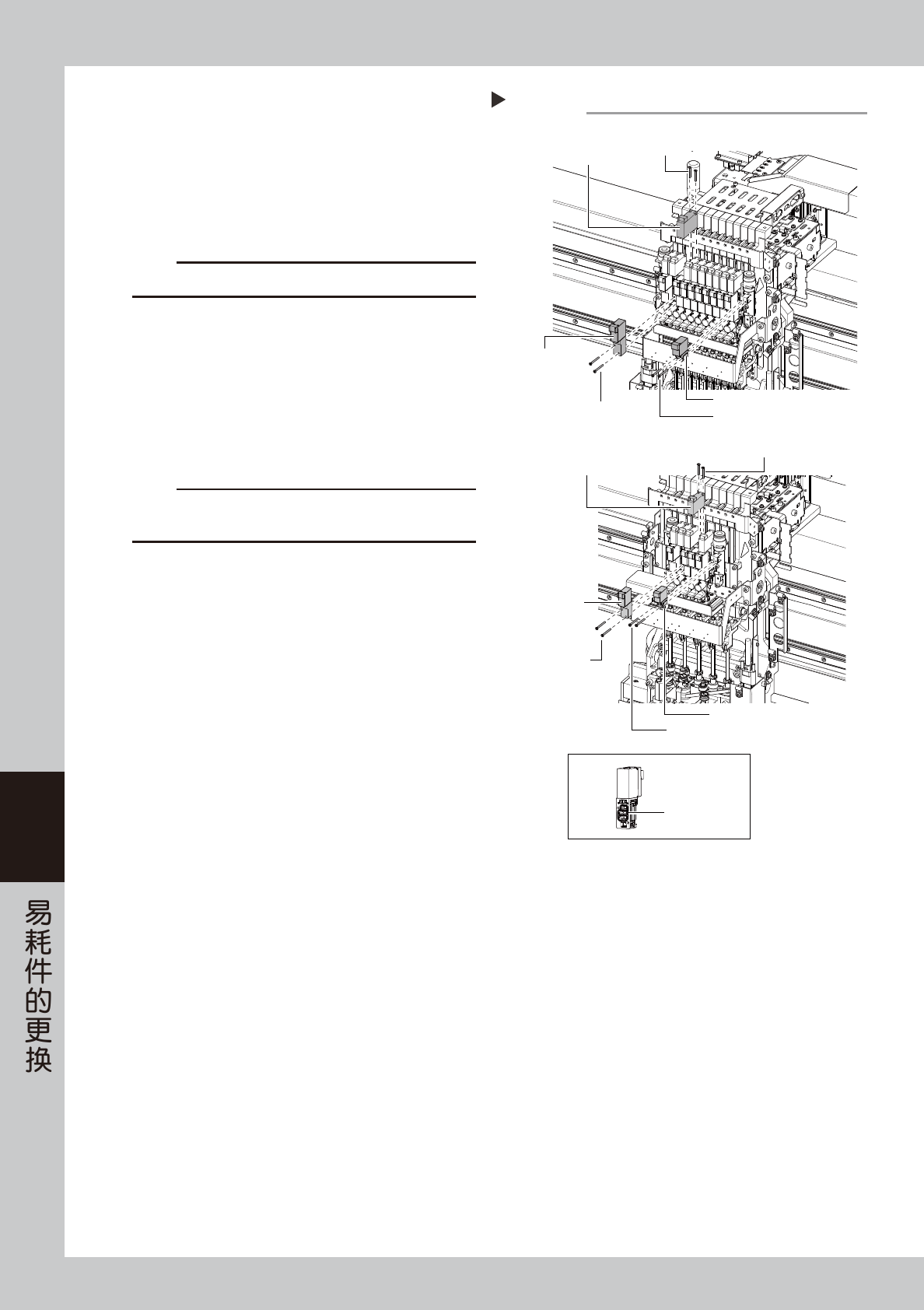

更换贴装头的电磁阀
Step6
排气用电磁阀
排气用电磁阀
固定螺丝(2处)
固定螺丝(2处)
吸嘴轴排气用电磁阀
固定螺丝(2处)
控制用电磁阀
固定螺丝(2处)
吸嘴轴排气用电磁阀
固定螺丝(2处)
控制用电磁阀
固定螺丝(2处)
密封垫圈
■ HM5贴装头组
■ HM贴装头组
6-7
6

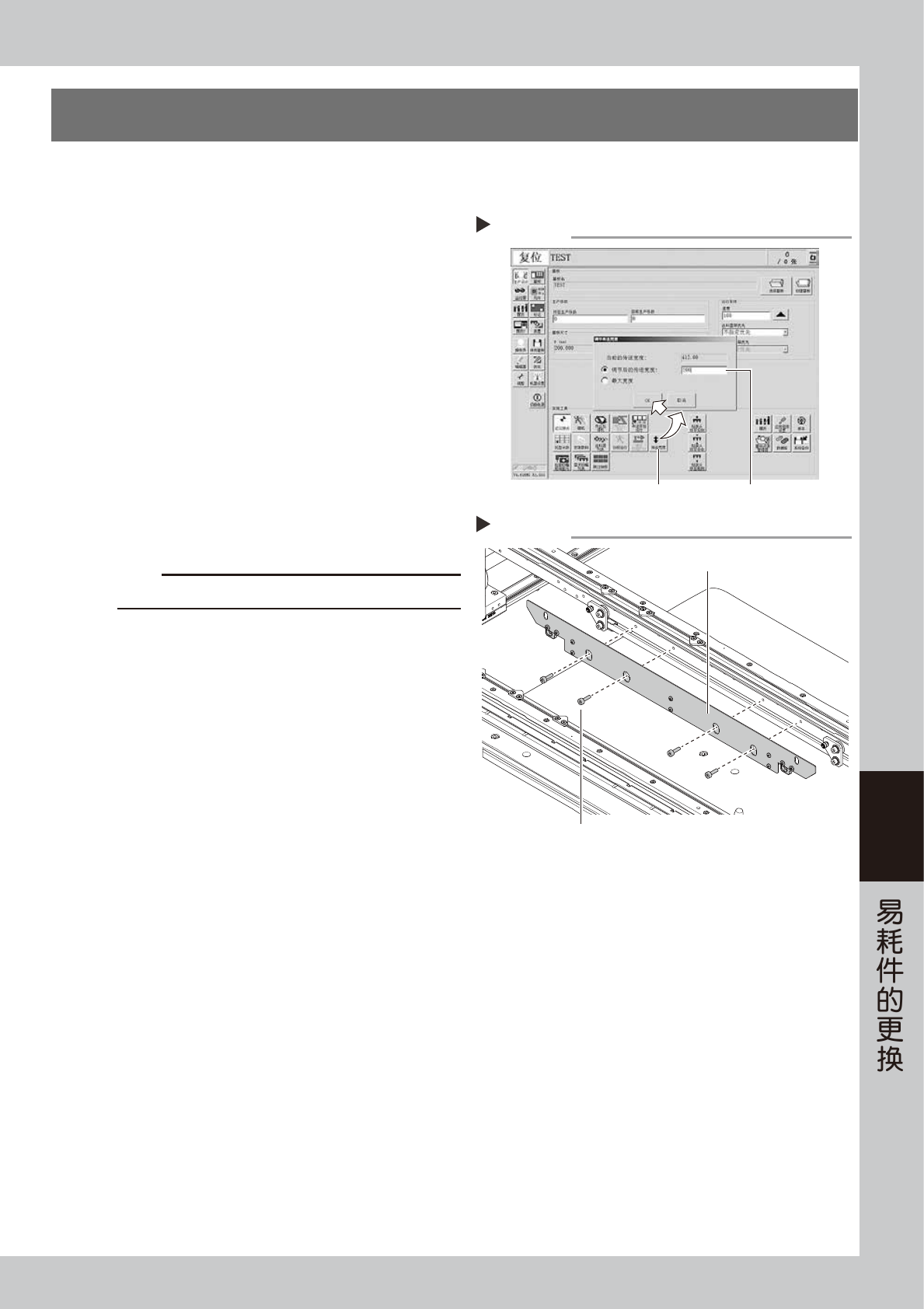

4.传送带的更换
在前述第 3 章“5.2传送带的点检与传送部的清洁”中，检查出传送带有明显松弛、脏污或起毛时，需要更换传送带。
下面，介绍更换传送带的方法。
1
将传送宽度调到便于更换传送带的宽度。
1. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打
开调节传送宽度的画面。
2. 在“调节后的传送宽度”输入框里输入可伸入
内六角扳手进行操作的宽度 (200mm 左右 ) 之
后，按 [OK] 按钮。传送宽度变为指定的宽度。
56600-KMG-00
2
e
进行作业前的准备。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 将方巾垫在顶板上。
3
拆卸基板固定夹
。
用内六角扳手 (3) 拆下基板固定夹的 4 处固定螺栓
之后，取下基板固定夹。
55609-KMG-00
c
注意
请勿拆卸右图所示的 4 处以外的螺栓。
输入传送宽度[传送宽度]按钮
调节传送宽度
Step 1
Step 3
拆卸基板固定夹
基板固定夹
固定螺栓(4处)
6-8
6
4

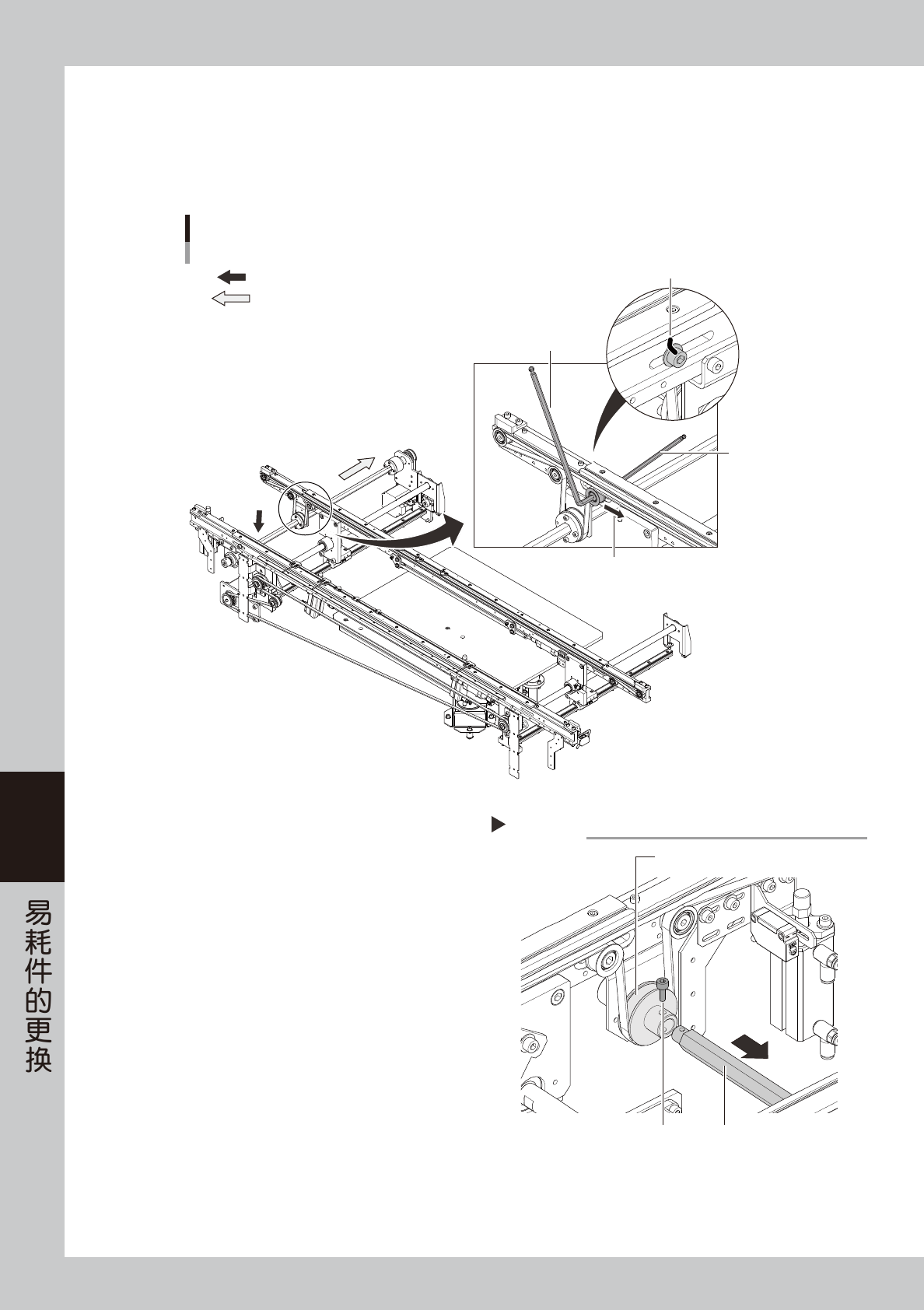

放松传送带。
1. 在放松传送带之前，先在带轮位置用油性记号笔作上记号。
2. 参照下图，用内六角扳手 (4 与 5) 拧松施加张力的带轮的固定螺栓。
3. 将带轮向下图所示箭头方向移动，放松传送带。
放松传送带
内六角扳手(5)
内六角扳手(4)
用油性记号笔在带轮位置作记号
将带轮向箭头方向移动
：分离六角轴的位置
：分离时拔离六角轴的方向
55610-KMG-00
5
使六角轴与驱动用带轮分离。
1. 用内六角扳手 (3) 拆下驱动传送带用带轮的固
定螺栓 ( 位置请参照 Step4 图中的黑色箭头所
示分离位置 )。
2. 将六角轴向右图中箭头所示方向抽动，使六角
轴与驱动用带轮之间空出空隙。
55611-KMG-00
分离六角轴与驱动用带轮
Step 5
六角轴固定螺栓
驱动用带轮
