■ 润滑油使用注意事项
w
警告
润滑油、润滑脂等一旦误入眼睛有引发炎症的危险。使用时，务必戴上防护眼镜。
w
警告
润滑油、润滑脂等接触皮肤有引发炎症的危险。使用时，务必戴上防护手套。
w
警告
不小心误饮误食润滑油、润滑脂等，有导致腹泻、呕吐等症状发生。
c
注意
为防止灰尘、水分等混入润滑油，使用后必须密封容器，在避开日光直射，远离火光、热源的阴暗场所妥善保管。
c
注意
加润滑油时，务必严格按照润滑油的使用方法，在指定的部位添加指定的润滑油。否则，会导致设备被损坏。
1-14
1
2.3.3 专用工具
专用工具
选购件

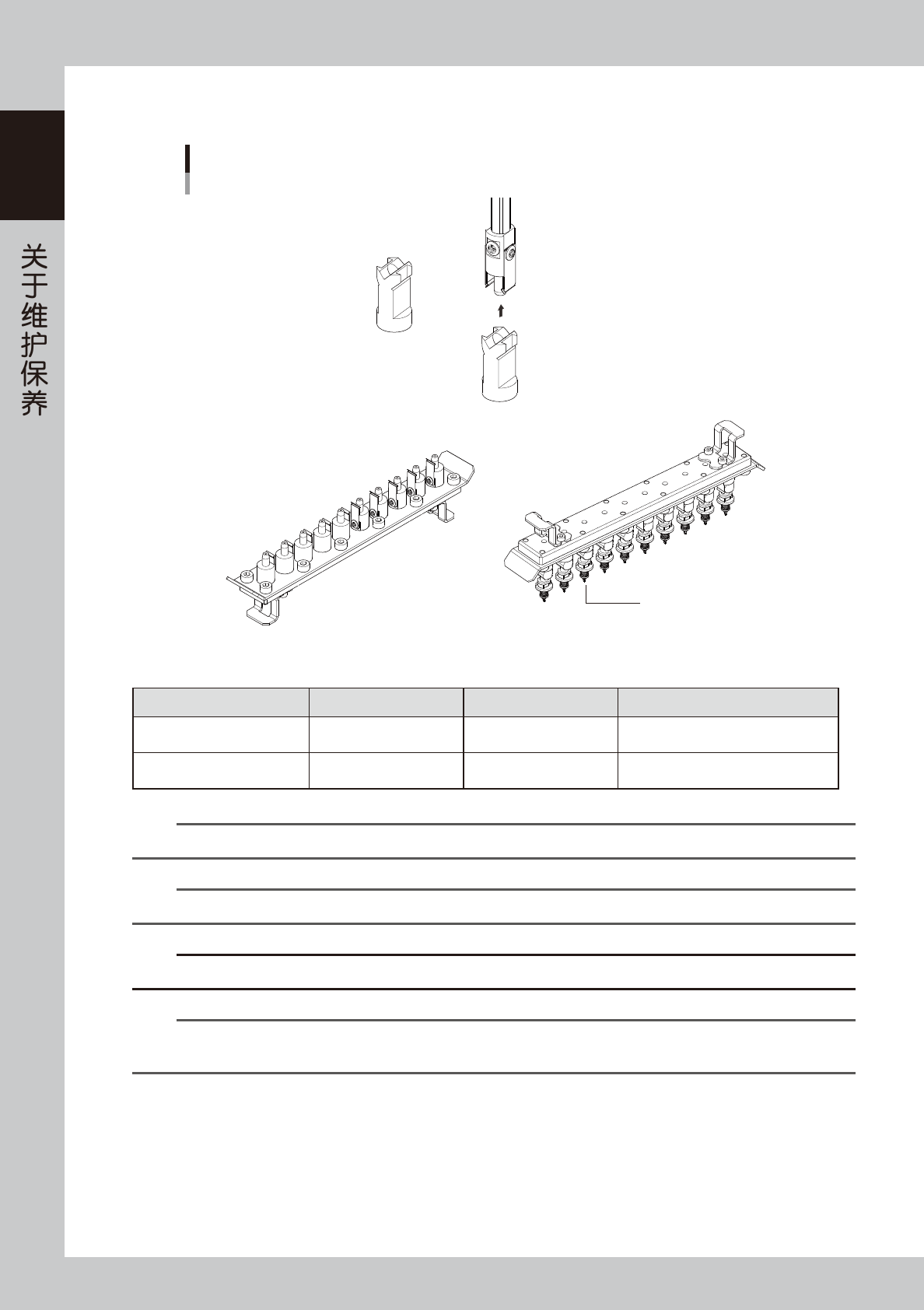

■ 吸嘴弹簧片用安装工具
■ ANC吸嘴装卸工具
未安装吸嘴时的状态
安装了吸嘴时的状态 (朝下)
30X、31X系列吸嘴
55106-KMG-00
■ 专用工具 ( 选购件 )
名称 配件名 配件编号 备注
吸嘴弹簧片安装工具
TOOL, LEAF SPRING KGS-M8810-00X
使用方法，请参照后述第 6 章“2.吸嘴
弹簧片的更换”。
ANC 吸嘴装卸工具
NOZZLE TOOL ANC KLW-M88M0-00X
使用方法，请参照后述第 3 章“1.2.4
ANC 吸嘴装卸工具的使用方法”。
n
要点
使用该专用工具，可以更水平对称地安装吸嘴弹簧片。若您选购了该专用工具，安装吸嘴弹簧片时建议您使用该专用工具安装。
n
要点
ANC 吸嘴装卸工具可以同时将最多 10 个吸嘴拆出或放回吸嘴交换站 ( 选配 ) 中。可装卸的对象吸嘴为 30X、31X 系列吸嘴。
c
注意
本手册中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就更改的情况。订购时，请务必向销售代理商确认。
n
要点
吸嘴弹簧片用安装工具在 YAMAHA 的其它贴片机中也可以使用，如 Z:LEX(YSM20/YSM20W 的 HM 贴装头机型 )、YS 系列 (YS88
除外 ) 等。
1-15
1
2.4 必备工具
下列工具是进行维护保养时必备的工具。
■ 工具一览表
●：随机附件○：选购件
名称 用途 备注
十字螺丝刀 大、小
D-2
一字螺丝刀 大、小
十字精密螺丝刀
#0
、
#1
( 更换吸嘴弹簧片与电磁阀时使用 )
内六角扳手套件
1
套
HEX, WRENCH SET
○ 润滑油枪 补充润滑油用
○ 喷气工具 清洁用
○ 超声波清洗器 清洁吸嘴时使用
● 给吸嘴基座部加油用注油器 加涡轮机油用 (
VG32
)
● 清洁吸嘴孔用钢丝 清洁吸嘴孔、花键轴孔时使用
○ 吸尘工具 清洁送料器架用
■ 其它工具一览表
●：随机附件○：选购件
名称 用途
● 润滑油 ( 锂基润滑脂 ：NSL) 给
X
、
Y
、
W
轴加润滑油时使用。
● 涡轮机油 (VG32) 给吸嘴加油时使用。
无尘纸 准备不会起尘的擦拭纸。
方巾 用于防止零部件的遗失、脏污 (
2
张 )。
清洁用酒精 建议使用无水乙醇。
纸杯或托盘 清洁花键轴时使用
○ 棉棒 (15cm) 清洁相机镜头、半透明反光镜和照明装置时使用。
○ 光学镜头清洁剂 清洁相机的镜头或照明装置等时使用。
○ 气吹毛刷 清洁相机的镜头或照明装置等时使用。
○ 清洗工具 清洗花键轴时使用。
○ 吸嘴弹簧片用安装工具 安装吸嘴弹簧片时使用。
○ ANC 吸嘴装卸工具 可同时将最多 10 个吸嘴从吸嘴交换站中拆出或放回。
■ 安全防护用具
名称 用途
防尘眼镜
使用无水乙醇时或使用喷气工具进行喷气时请务必使用。
防尘口罩
防护手套 涂抹润滑油时使用。
