1.2 通过目视检查
目视检查，有 2 种方法。1 种是分别拆下各个贴装头上的吸嘴进行检查的方法，另 1 种是从吸嘴交换站中取出吸
嘴进行检查的方法。
n
要点
还有更简单的检查方法，不拆卸吸嘴，直接用小镜子等照贴装头上的吸嘴来检查。
■ 吸嘴检查要点
用放大镜等检查拆下的吸嘴。若吸嘴前端部或吸嘴孔粘附有锡膏或脏污，需清洁吸嘴。

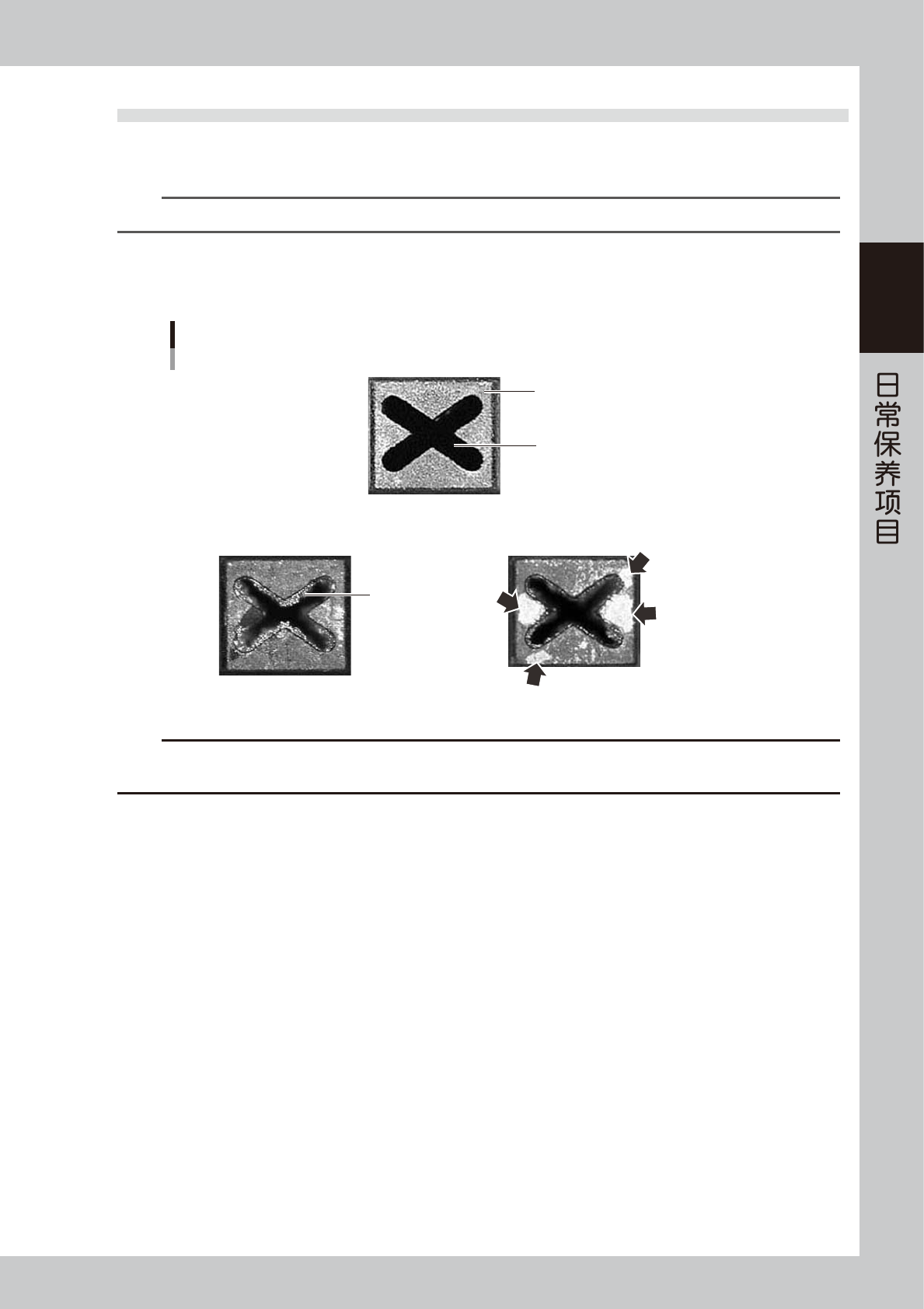

吸嘴前端部
吸嘴孔中粘附有锡膏
吸嘴前端(平面)
粘附有锡膏
吸嘴孔
吸嘴状态的检查要点
◆ 正常状态
NG 吸嘴被堵塞的状态 NG 前端为发亮状态
55200-KMG-00
c
注意
如果通过上述检查，发现吸嘴有脏污或堵塞现象时，必须立即清洁吸嘴开口部与前端部。
关于清洁方法，请参阅第 3 章“1.2 吸嘴的清洁”“1.2 吸嘴的清洁”。
■ 分别拆下各贴装头上的吸嘴进行检查的方法
1.将贴装头移到便于拆卸的位置之后，用手拆下吸嘴。
2.检查、清洁完吸嘴之后，将吸嘴装回原位。安装时，请勿装错吸嘴的位置并注意吸嘴的朝向。
■ 从吸嘴交换站中取出吸嘴进行检查的方法
1.按 [ 装置 ]-“Head”画面的 [ 更换吸嘴 ] 按钮，将所有吸嘴放回吸嘴交换站中。
2.按 [ 装置 ]-“Head”画面的 [ 吸嘴交换站开闭器 ] 按钮，打开开闭器，取出吸嘴。
3.检查、清洁吸嘴。
4.将吸嘴放回原位之后，按 [ 吸嘴交换站开闭器 ] 按钮，关闭开闭器。
2-6
2
2.送料器架周边的清洁
如果芯片、异物掉在送料器架上，安装送料器时，芯片、异物会被夹入送料器。这是导致吸附位置发生偏移的
重要原因。为此，建议定期对送料器架周边进行点检与清洁。
■ 使用吸尘器清洁
使用家用吸尘器吸取芯片以及纸料带等的细小尘屑。
■ 使用吸尘工具清洁
1.将选购件吸尘工具 (KHY-M88V0-A0X) 的空气软管插在贴片机正面左右的气源插口上。
2.用吸尘工具吸取细小的尘屑。

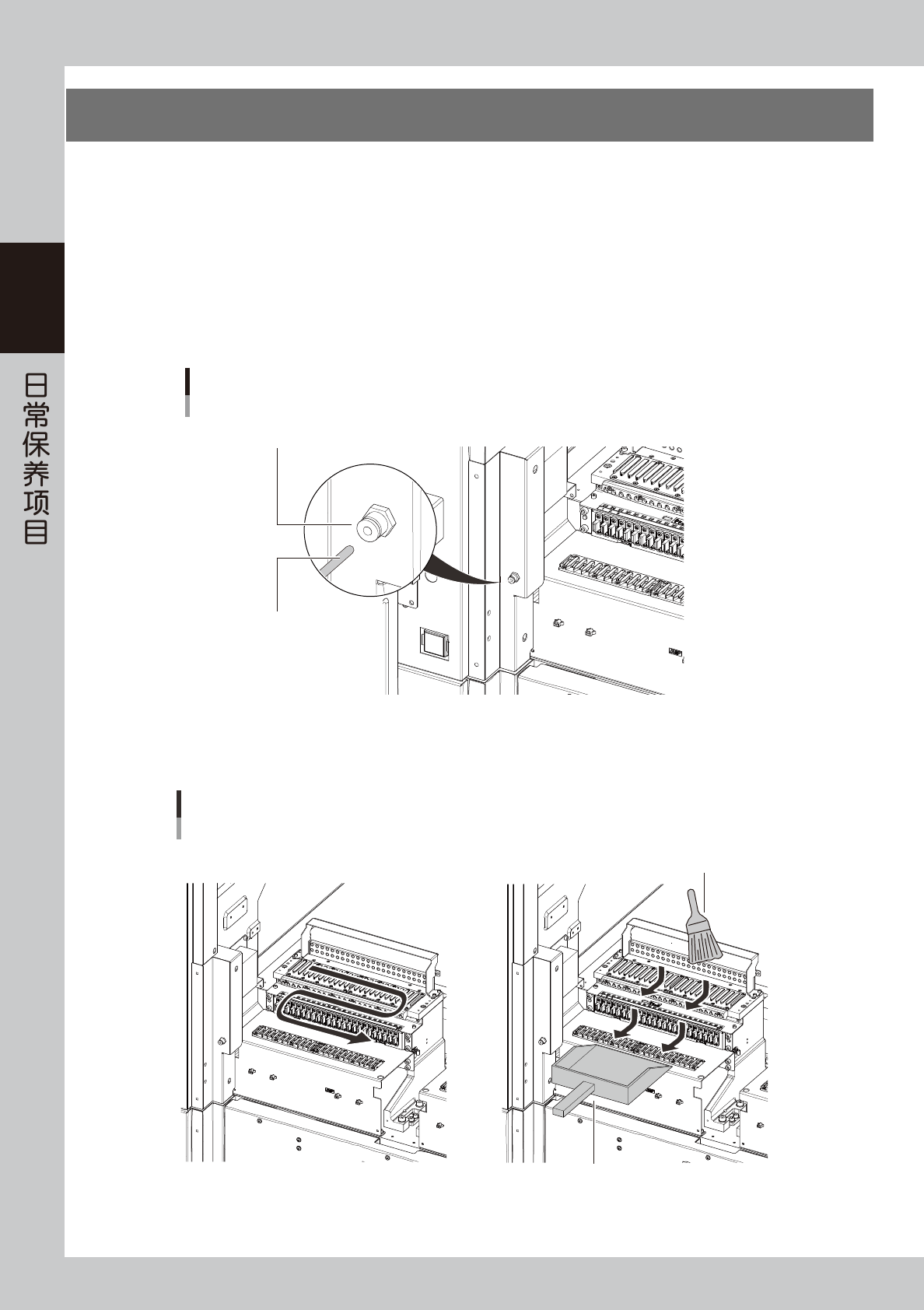

吸尘工具的连接
吸尘工具的空气软管
气源插口
55201-KMG-00
■ 使用软刷清扫
用随机附带的清扫送料器架用的软刷沿下图中箭头所示方向清除尘屑。
清洁送料器架
■ 使用吸尘器(或吸尘工具)清洁时
■ 使用软刷清洁时
用撮箕等接尘屑
软刷
55202-KMG-00
第 3 章 定期保养项目
目录
1. 每周 3-1
1.1 吸嘴的点检 3-1
1.1.1 回弹部的点检 3-1
1.1.2 吸嘴弹簧片的点检 3-2
1.2 吸嘴的清洁 3-3
1.2.1 吸嘴回弹部的清洁与加油 3-3
1.2.2 吸嘴孔的清洁 3-4
1.2.3 吸嘴前端部的清洁 3-4
1.2.4 ANC 吸嘴装卸工具的使用方法 3-5
1.3 多视觉相机照明保护玻璃的清洁 3-8
2. 每月 3-9
2.1 X 轴部 3-10
2.1.1 X 轴滚珠丝杆的清洁与加油 3-10
2.1.2 X 轴导轨的清洁与加油 3-12
2.2 Y 轴部 3-13
2.2.1 Y 轴滚珠丝杆的清洁与加油 3-13
2.2.2 Y 轴导轨的清洁与加油 3-15
2.3 传送部 3-16
2.3.1 检查传送部传感器的状态与动作 3-16
3. 3 个月 3-17
3.1 贴装头空气滤芯的清洁与更换 3-17
3.2 PU 轴滚珠丝杆、滚珠导杆的清洁与加油 3-18
3.3 贴片机正面吸气扇过滤网的清洁 3-20
3.4 贴片机背面吸气扇过滤网的清洁 3-22
4. 6 个月 3-23
4.1 相机照明装置的清洁 3-23
4.1.1 基准标记识别相机 3-23
4.1.2 多视觉相机 3-24
4.1.3 扫描相机 3-25
4.2 贴片机底座部 3-26
4.2.1 控制箱部过滤网的清洁 3-26
