第 3 章定期保养项目

 1. 每周 3-1

1.1 吸嘴的点检 3-1

1.1.1 回弹部的点检 3-1

1.1.2 吸嘴弹簧片的点检 3-2

1.2 吸嘴的清洁 3-3

1.2.1 吸嘴回弹部的清洁与加油 3-3

1.2.2 吸嘴孔的清洁 3-4

1.2.3 吸嘴前端部的清洁 3-4

1.2.4 ANC 吸嘴装卸工具的使用方法 3-5

1.3 多视觉相机照明保护玻璃的清洁 3-8

 2. 每月 3-9

2.1 X 轴部 3-10

2.1.1 X 轴滚珠丝杆的清洁与加油 3-10

2.1.2 X 轴导轨的清洁与加油 3-12

2.2 Y 轴部 3-13

2.2.1 Y 轴滚珠丝杆的清洁与加油 3-13

2.2.2 Y 轴导轨的清洁与加油 3-15

2.3 传送部 3-16

2.3.1 检查传送部传感器的状态与动作 3-16

 3. 3 个月 3-17

3.1 贴装头空气滤芯的清洁与更换 3-17

3.2 PU 轴滚珠丝杆、滚珠导杆的清洁与加油 3-18

3.3 贴片机正面吸气扇过滤网的清洁 3-20

3.4 贴片机背面吸气扇过滤网的清洁 3-22

 4. 6 个月 3-23

4.1 相机照明装置的清洁 3-23

4.1.1 基准标记识别相机 3-23

4.1.2 多视觉相机 3-24

4.1.3 扫描相机  3-25

4.2 贴片机底座部 3-26

4.2.1 控制箱部过滤网的清洁 3-26

 5. 1 年 3-28

5.1 花键轴内的清洗 3-28

5.2 传送带的点检与传送部的清洁 3-30

5.3 基板传送部的 W 轴 3-34

5.3.1 W 轴滚珠丝杆、六角轴的清洁与加油 3-34

5.3.2 W 轴导轨的清洁与加油 3-36

5.4 贴片机底座部 3-38

5.4.1 气、雾过滤器的过滤杯与滤芯的清洁 3-38

 6. 2 年 3-40

6.1 真空电磁阀用 BIT 的更换 3-40

3-1

 1.每周

下面，以点检与清洁为中心介绍每周需进行的维护保养项目。

1.1 吸嘴的点检

如果吸嘴的回弹动作不良或吸嘴弹簧片不良，会导致发生吸料错误。为此，需定期对各个吸嘴进行点检。

1.1.1 回弹部的点检

确认吸嘴的回弹状态。用手指按压后可正常回弹则说明没有问题，回弹不顺畅则会引起吸料错误与识别错误。

注意

按压吸嘴前端进行确认时，只需按压 1mm 左右即可，请勿按压过度。

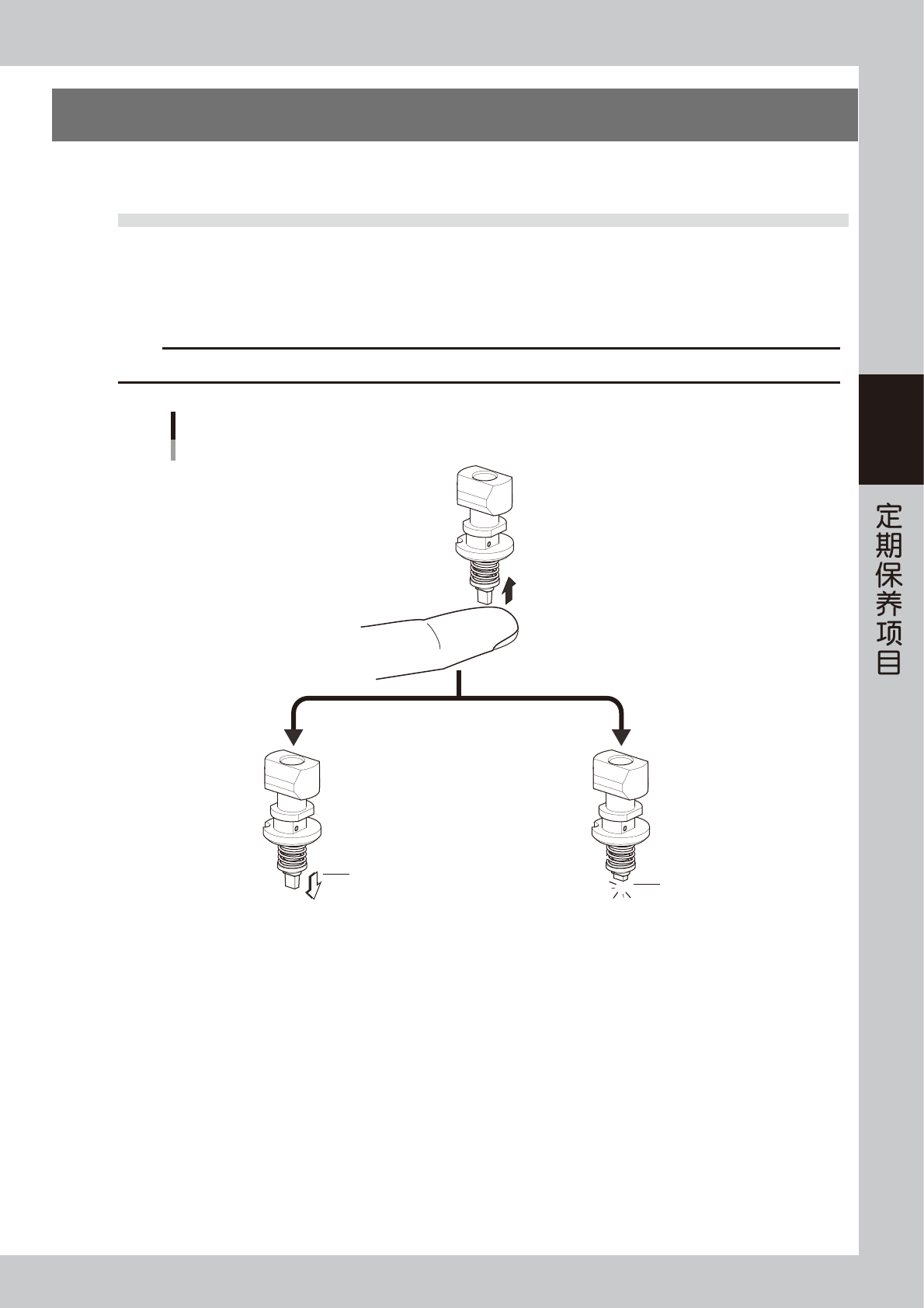

吸嘴的回弹状态

以Type302A吸嘴为例

用手指按压吸嘴前端部

1mm左右

复原

复原不顺畅

无法复原

OK NG

55300-KMG-00
