3-8
3
1.3 多视觉相机照明保护玻璃的清洁
多视觉相机的照明保护玻璃，若粘附尘屑等脏污，会导致发生元件识别错误。为此，建议定期进行点检与清洁。
1
e
清扫照明保护玻璃上的尘屑。
1. 按紧急停机按钮之后，打开贴片机正面机盖。
2. 用气吹毛刷清扫照明保护玻璃上的尘屑。
55311-KMG-00
参考
气吹毛刷为选购件。
2
用无尘纸擦拭照明的保护玻璃。
用浸有镜头清洁剂的无尘纸擦拭照明的保护玻璃。
55312-KMG-00
n
要点
务必使用无尘纸擦拭。镜头清洁剂为选购件。
n
要点
进行上述操作仍无法完全清除尘屑时，请参阅本章后述“4.1.2
多视觉相机”清洁保护玻璃的背面与照明部。
Step 1
用气吹毛刷清扫尘屑
保护玻璃
气吹毛刷
Step 2
用无尘纸擦拭保护玻璃
无尘纸
3-9
3
2.每月
本章节，以点检 X、Y 轴的滚珠丝杆、导轨之后的清洁与加油为中心介绍每月需保养的项目。
点检要点与注意事项如下。
■ 点检要点
1. 滚珠丝杆与导轨上是否粘附有异物？
确认是否有芯片等粘附在滚珠丝杆和导轨上？
2. 滚珠丝杆与导轨的润滑油使用状态是否适当？
确认润滑油没有流出、飞溅现象，也没有变色和凝固。
e
3. 滚珠丝杆与导轨是否有异响？
在按下紧急停机按钮的状态下，用手推动 X 轴或 Y 轴检查是否有异响。
处理方法
1.芯片等被夹入，是磨损滚珠丝杆和导轨的重要原因。如果有芯片或异物粘附，必须连同润滑油一并擦去或用镊子等除去。
2.参阅后述“清洁、加油”的内容添加润滑油。
3.如果进行了上述第 1. 及第 2. 的处理后仍然无法消除异响，请与 YAMAHA 或代理商联系。
■ 注意事项
w
警告
本机的贴装头部有发生强磁场的部位，维护保养作业中不得不将身体伸入设备内作业时务必注意安全。有关强磁场的注意事项记载
在书首的“安全须知”中，务必仔细阅读。
c
注意
各轴的滚珠丝杆和导轨出现异响时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
c
注意
为防止零部件遗失或掉入 Y 轴直线导轨部，务必在下方垫上方巾之后再操作。
c
注意
有关润滑油的使用，请参阅前述“安全须知”与第1章“2.3.2 加油工具、润滑油”中有关润滑油的使用注意事项。
3-10
3
2.1 X 轴部
下面，介绍 X 轴的点检、清洁、加油方法。关于加油位置与加油方式，请参阅“第 5 章 加油位置一览”。加油之前，
先准备润滑油枪 ( 标准枪嘴 ) 与指定的润滑油 (NSL)。
n
要点
本步骤是以 HM 贴装头组为例介绍的，HM5 贴装头组的加油位置与点检、清洁、加油的步骤与之相同。
2.1.1 X 轴滚珠丝杆的清洁与加油
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按紧急停机按钮之后，打开贴片机的正面机盖。
3. 用移动把手将贴装头组移到前侧。
4. 将方巾垫在贴装头组的下方。
2
拆卸防止润滑油飞溅用的护盖。
1. 用十字螺丝刀拆下护盖左侧的 2 颗固定螺丝。
2. 再将右侧的 2 颗固定螺丝适当拧松，无需拆下。
3. 用移动把手将贴装头组移到右侧，再将护盖向
左抽出。
55312-KMG-00
参考
安装 X 轴的防止润滑油飞溅用护盖时，按与上述相反的步骤
安装。
3
擦拭滚珠丝杆。
1. 用无尘纸 ( 清洁室用 ) 等擦去贴装头组左侧的
滚珠丝杆的脏污润滑油与尘屑。
2. 再将贴装头组移到左侧之后，擦拭贴装头组右
侧的滚珠丝杆部分。
55313-KMG-00
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。

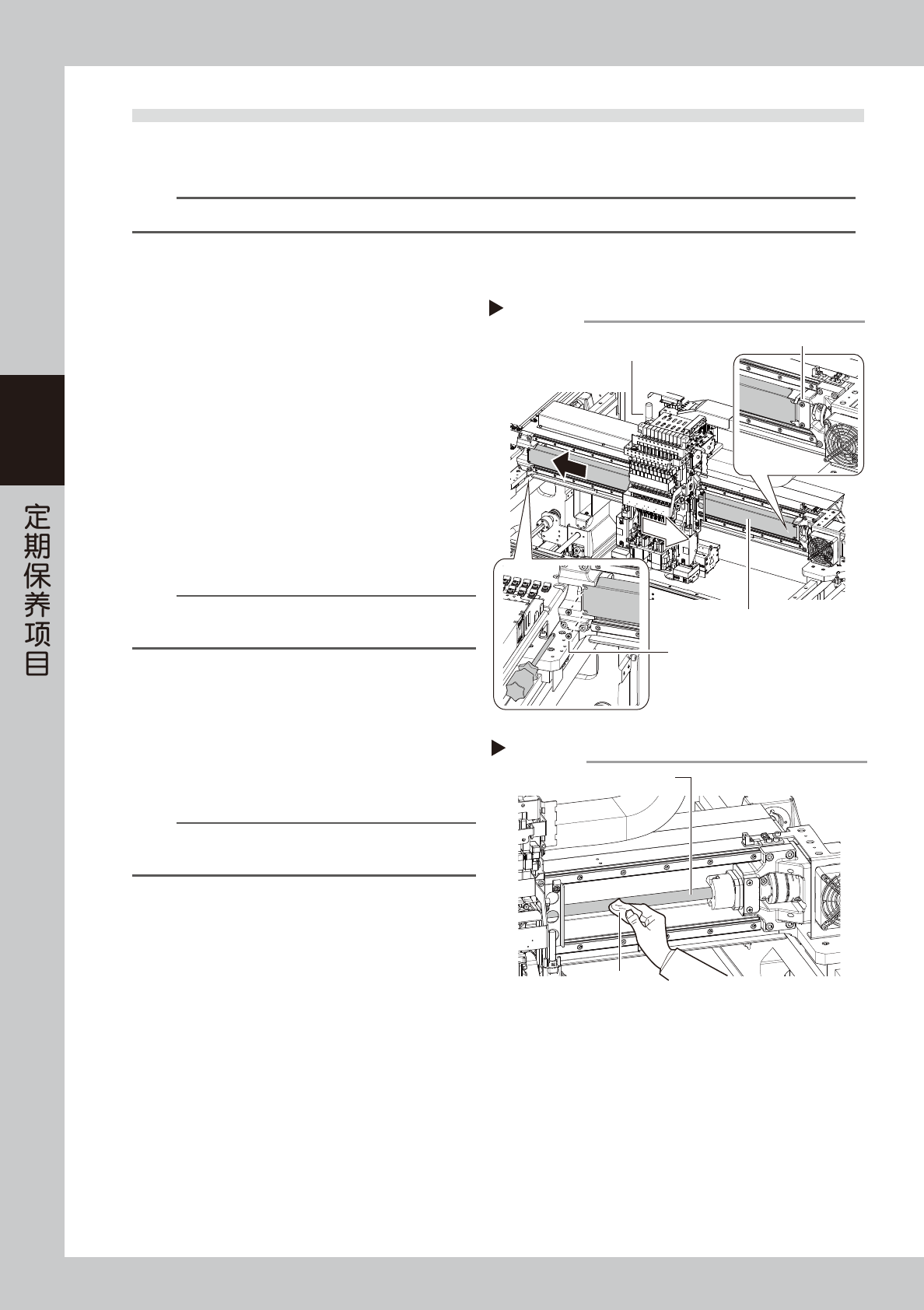

Step 2
拆卸防止润滑油飞溅用的护盖
护盖
护盖固定螺丝
护盖固定螺丝
移动把手
Step 3
擦拭滚珠丝杆
无尘纸
滚珠丝杆
