3-23 3 4. 6 个月 下面，介绍每 6 个月需进行 1 次的维护保养作业。 4.1 相机照明装置的清洁 长期使用贴片机，照明装置容易因积尘而脏污，建议定期对照明装置进行清洁。 c 注意 发生与照明相关的故障和问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。 4.1.1 基准标记识别相机 基准标记识别相机，安装在贴装头部。下面，介绍清洁基准标记识别相机照明装置的方法。 c 注意 清洁时，…
3-22
3

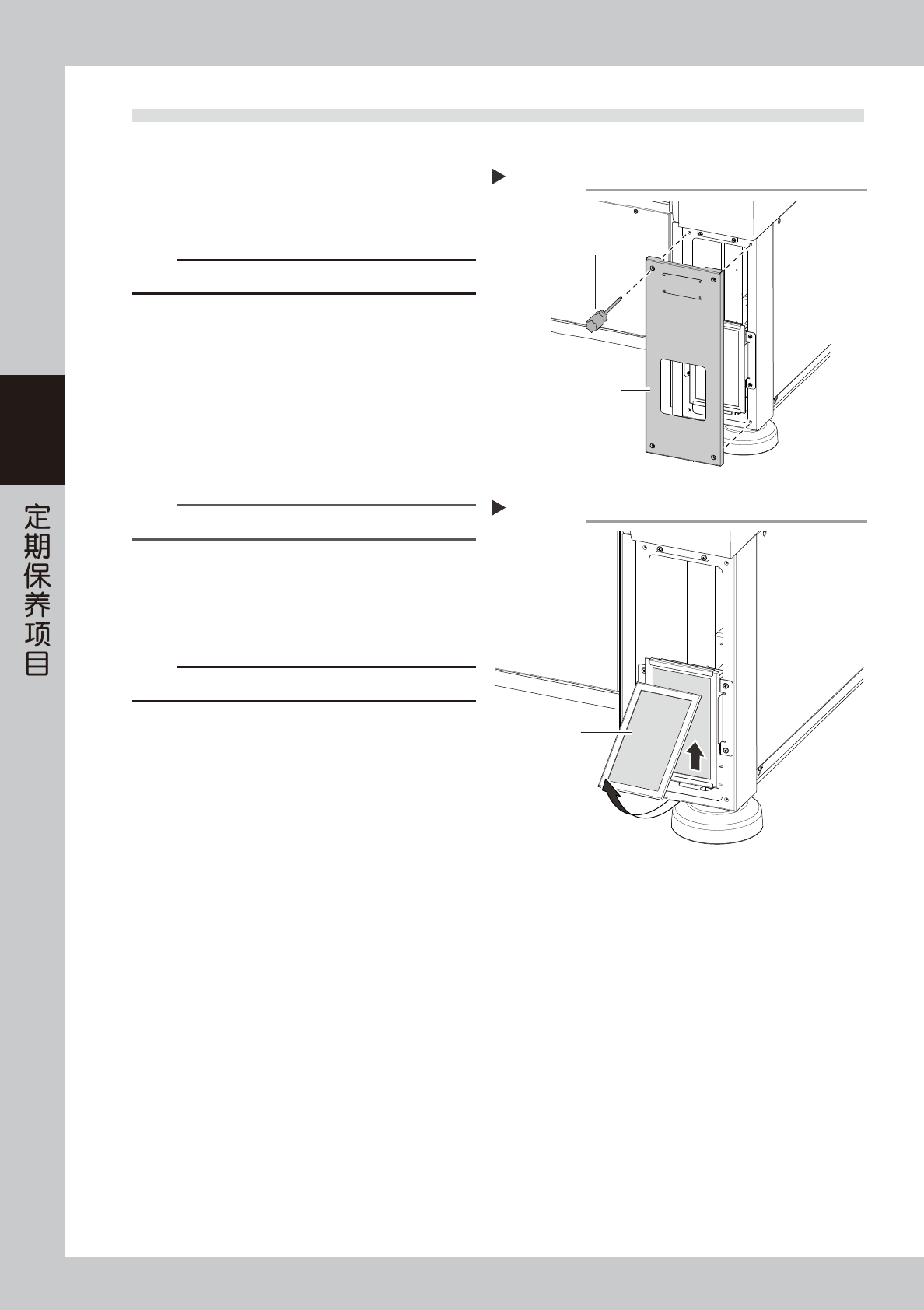

3.4 贴片机背面吸气扇过滤网的清洁
保护控制部用吸气扇的过滤网安装在面向贴片机背面时的右侧。该过滤网需每年清洁 1 次。
1
拆卸盖板。
用十字螺丝刀拆下固定盖板的 4 处螺钉，拆下盖板。
55354-KMG-00
c
注意
盖板背面连接有地线。
2
拆卸过滤网。
如右图所示，将过滤网沿箭头所示方向向上推之后
取出。右侧没有邻接设备时，也可以将过滤网向右
侧滑动之后取出。
55355-KMG-00
3
清洁过滤网。
用吸尘器或吸气工具吸取附着在过滤网上的尘屑。
n
要点
若脏污无法除去或过滤网已老化时，请换上新的过滤网。
4
将过滤网装回原位。
按照与拆卸时相反的步骤，安装过滤网。
5
将盖板装回原位。
c
注意
安装盖板时，注意不要使地线被夹住。
拆卸盖板
Step 1
盖板 (贴片机背面右下)
十字螺丝刀
拆卸过滤网
Step 2
过滤网
3-23
3
4.6 个月
下面，介绍每 6 个月需进行 1 次的维护保养作业。
4.1 相机照明装置的清洁
长期使用贴片机，照明装置容易因积尘而脏污，建议定期对照明装置进行清洁。
c
注意
发生与照明相关的故障和问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。

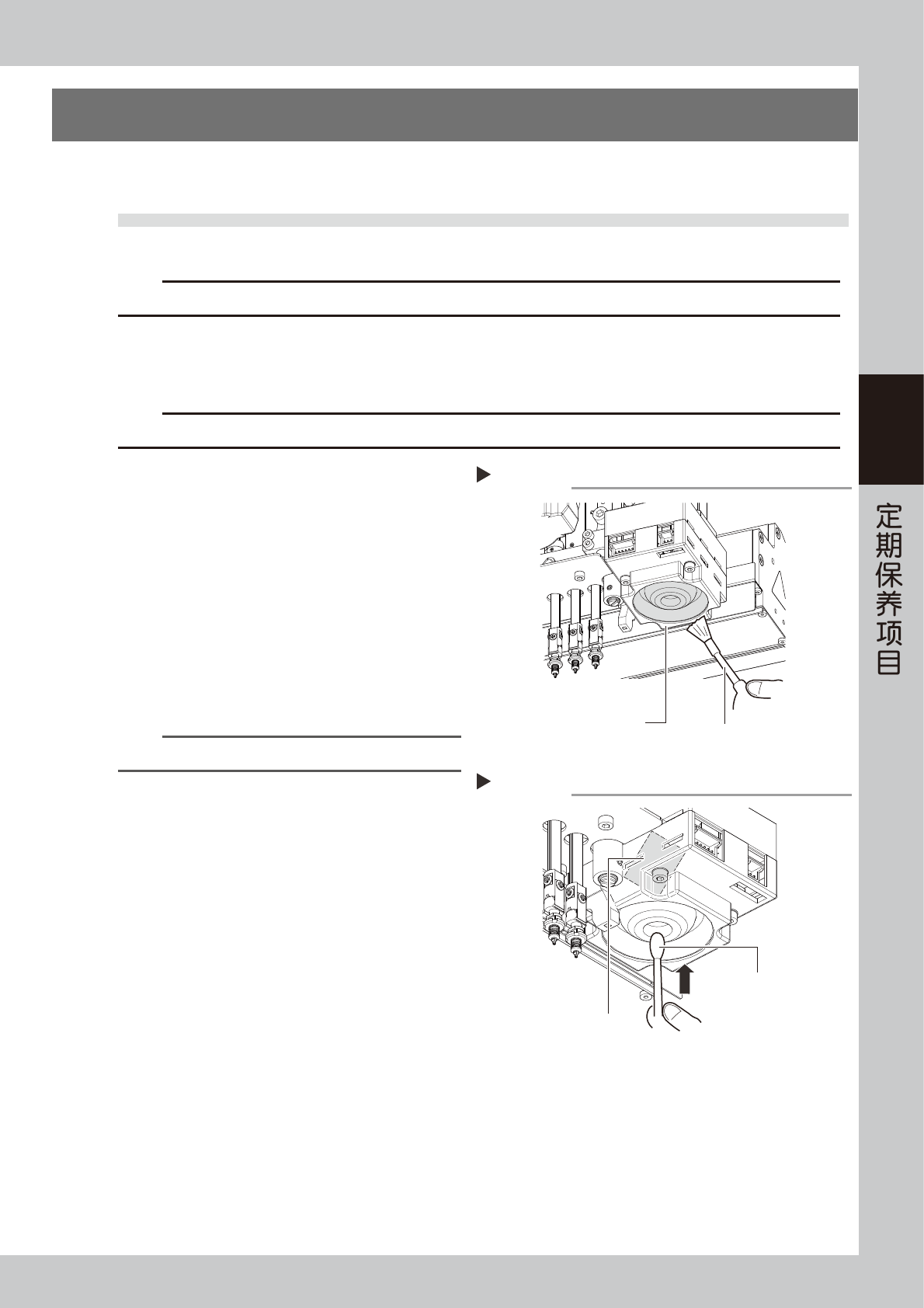

4.1.1 基准标记识别相机
基准标记识别相机，安装在贴装头部。下面，介绍清洁基准标记识别相机照明装置的方法。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
1
e
使贴装头组移到前侧。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 将贴装头组移到贴片机的前侧。
2
清洁照明部。
用气吹毛刷清除照明部的尘屑。
55332-KMG-00
3
清洁反光板。
如右图所示，用浸有少量镜头清洁剂的棉棒擦拭反
光板。
55333-KMG-00
参考
气吹毛刷与镜头清洁剂为选购件。
基准标记识别相机
照明装置
用气吹毛刷清除尘屑
Step 2
气吹毛刷
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
3-24
3
4.1.2 多视觉相机
下面，介绍清洁多视觉相机照明装置的方法。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
1
e
拆卸保护玻璃。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 用十字螺丝刀拧松 8 处固定螺丝后，取下照明
保护玻璃。固定螺丝无需拆下。
55334-KMG-00
2
用无尘纸擦拭照明的保护玻璃部。
用浸有数滴镜头清洁剂的无尘纸擦拭照明保护玻璃
部的内外两面。
3
清洁照明。
用气吹毛刷清除照明部的尘屑。
55335-KMG-00
4
清洁半透明反光镜。
用浸有少量镜头清洁剂的棉棒清洁半透明反光镜。
55336-KMG-00
5
将照明的保护玻璃装回原位。
将照明的保护玻璃装回原位，拧紧 8 处固定螺丝。
拧紧扭矩 ：0.14N
‧
m
c
注意
拧紧固定螺丝时，请勿拧得过紧。超过上述拧紧扭矩，螺丝
孔会被损坏。
参考
气吹毛刷与镜头清洁剂为选购件。
Step 1
拆卸保护玻璃
保护玻璃
固定螺丝
Step 4
清洁半透明反光镜
半透明反光镜
浸有镜头清洁剂的棉棒
Step 3
清洁照明
照明
气吹毛刷
