3-24 3 4.1.2 多视觉相机 下面，介绍清洁多视觉相机照明装置的方法。 c 注意 清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。 1 e 拆卸保护玻璃。 1. 按紧急停机按钮之后，打开贴片机正面的机盖。 2. 用十字螺丝刀拧松 8 处固定螺丝后，取下照明 保护玻璃。固定螺丝无需拆下。 55334-KMG-00 2 用无尘纸擦拭照明的保护玻璃部。 用浸有数滴镜头清洁剂的无尘纸擦拭照明保护玻璃 部的内外两面。 3 清洁…
3-23
3
4.6 个月
下面，介绍每 6 个月需进行 1 次的维护保养作业。
4.1 相机照明装置的清洁
长期使用贴片机，照明装置容易因积尘而脏污，建议定期对照明装置进行清洁。
c
注意
发生与照明相关的故障和问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
4.1.1 基准标记识别相机
基准标记识别相机，安装在贴装头部。下面，介绍清洁基准标记识别相机照明装置的方法。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
1
e
使贴装头组移到前侧。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 将贴装头组移到贴片机的前侧。
2
清洁照明部。
用气吹毛刷清除照明部的尘屑。
55332-KMG-00
3
清洁反光板。
如右图所示，用浸有少量镜头清洁剂的棉棒擦拭反
光板。
55333-KMG-00
参考
气吹毛刷与镜头清洁剂为选购件。
基准标记识别相机
照明装置
用气吹毛刷清除尘屑
Step 2
气吹毛刷
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
3-24
3
4.1.2 多视觉相机
下面，介绍清洁多视觉相机照明装置的方法。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
1
e
拆卸保护玻璃。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 用十字螺丝刀拧松 8 处固定螺丝后，取下照明
保护玻璃。固定螺丝无需拆下。
55334-KMG-00
2
用无尘纸擦拭照明的保护玻璃部。
用浸有数滴镜头清洁剂的无尘纸擦拭照明保护玻璃
部的内外两面。
3
清洁照明。
用气吹毛刷清除照明部的尘屑。
55335-KMG-00
4
清洁半透明反光镜。
用浸有少量镜头清洁剂的棉棒清洁半透明反光镜。
55336-KMG-00
5
将照明的保护玻璃装回原位。
将照明的保护玻璃装回原位，拧紧 8 处固定螺丝。
拧紧扭矩 ：0.14N
‧
m
c
注意
拧紧固定螺丝时，请勿拧得过紧。超过上述拧紧扭矩，螺丝
孔会被损坏。
参考
气吹毛刷与镜头清洁剂为选购件。
Step 1
拆卸保护玻璃
保护玻璃
固定螺丝
Step 4
清洁半透明反光镜
半透明反光镜
浸有镜头清洁剂的棉棒
Step 3
清洁照明
照明
气吹毛刷
3-25
3

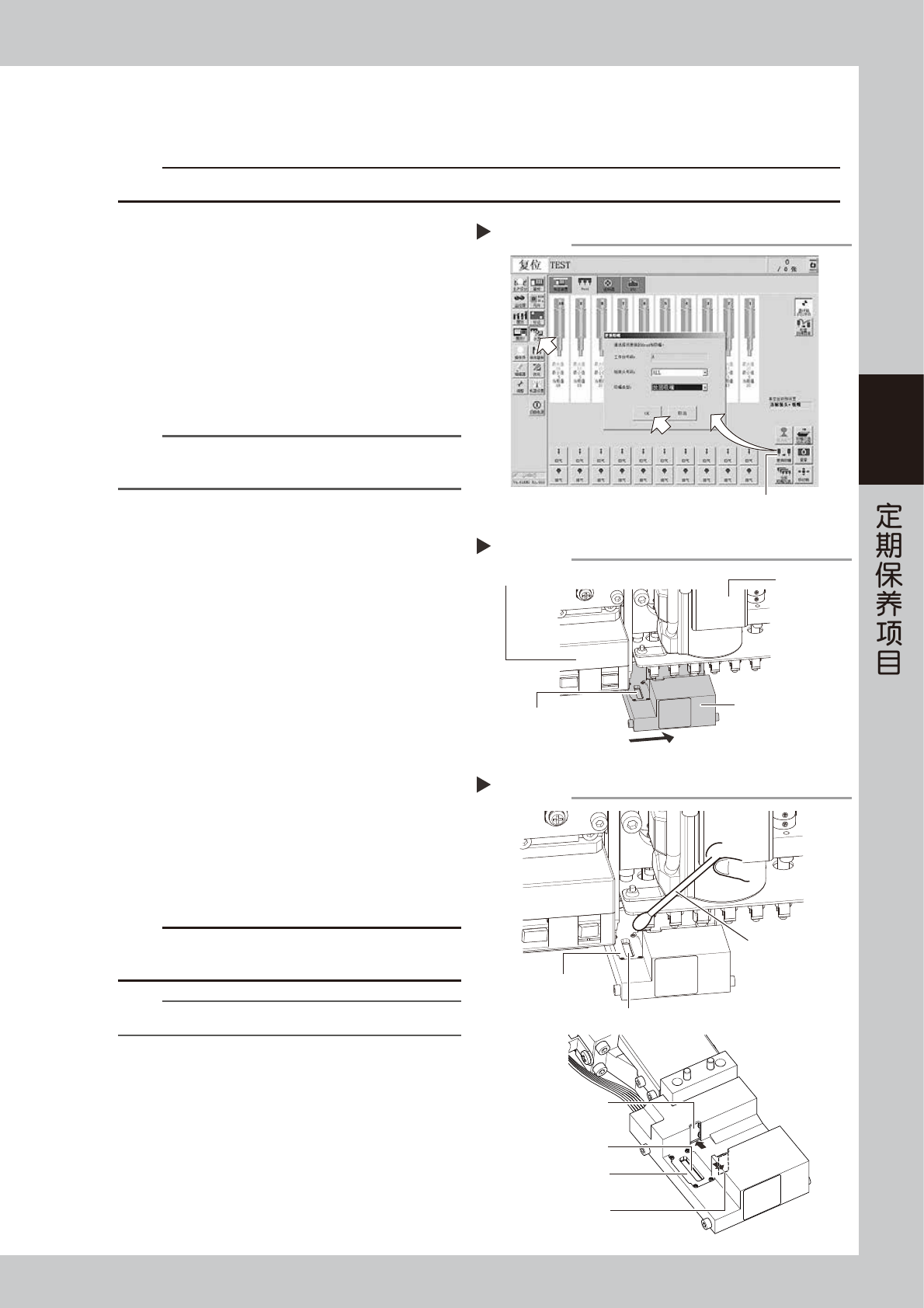

4.1.3 扫描相机
扫描相机的照明扩散板与棱镜装在相机左端的开口部。照明扩散板与棱镜会因积尘而脏污，建议定期进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。因为相机内部使用了玻璃部件，可能会被损坏。
1
将所有吸嘴放回吸嘴交换站。
1. 按 [ 装置 ] 按钮，打开“Head”选项卡之后，
按 [ 更换吸嘴 ] 按钮。
2. 显示“更换吸嘴”对话框，从“Head 号码”下
拉框中选择“ALL”，“吸嘴类型”下拉框中选
择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴被放回吸
嘴交换站中。
56305-KMG-00
n
要点
若没有配备吸嘴交换站，则需按下紧急停机按钮之后，用手
取出吸嘴。
2
e
使贴装头组移到前侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 将贴装头组移到贴片机前侧。
3
移动扫描相机。
1. 确认所有贴装头 ( 吸嘴基座部 ) 都位于上端。若
没有在上端时，需用手将所有贴装头移到上端。
2. 用手将扫描相机移到可以看见扫描相机棱镜的
位置 (R 轴电机与基准标记识别相机的中间位
置 )。移动相机时，请勿用力过大。
55337-KMG-00
4
擦拭扩散板与棱镜。
1. 如右图所示，用棉棒擦拭主照明扩散板面与棱
镜面的脏污。棱镜面较窄，可将棉棒的前端搓
细后轻轻擦拭。
2. 用棉棒擦拭侧视照明扩散板与棱镜。棱镜面从
正面无法看见，需用小镜子等才能看见。
55338-KMG-00
c
注意
请勿使用溶剂。如果使用，可能会导致棱镜的表面处理被损坏，
扩散板发生变色。
参考
镜头清洁剂为选购件。
将吸嘴放回吸嘴交换站
[更换吸嘴]按钮
Step 1
Step 4
清洁照明扩散板与棱镜
主照明扩散板
棱镜
棉棒
主照明扩散板
侧视照明扩散板
侧视照明棱镜
主照明棱镜
移动扫描相机
Step 3
扫描相机
R轴电机
基准标记识别相机
棱镜
