4.2 贴片机底座部
4.2.1 控制箱部过滤网的清洁
控制贴片机的控制箱部也装有吸气扇与过滤网。虽然贴片机的使用状况会有所不同，但一般 1 年需清洁 1 次过滤网。
下面，介绍清洁控制箱部过滤网的方法。
1
关闭贴片机的电源。
2
切断贴片机的气源。
将贴片机左下的供气 / 排气开关旋至排气侧 (EXH)，
切断供气。
3
拆卸切带器的盖板。
1. 用十字螺丝刀拆卸切带器盖板的固定螺丝。
2. 将切带器的盖板拉出取下。
55356-KMG-00
n
要点
切带器的盖板带联锁锁具。
4
拆卸内侧盖板。
1. 用十字螺丝刀拆卸内侧盖板 ( 右前侧 ) 的固定
螺丝。
2. 拆下内侧盖板。
3. 内侧盖板的里侧连接有地线。用十字螺丝刀拆
卸固定地线的螺丝。
55357-KMG-00
n
要点
固定地线的螺丝带有菊花垫片。拆卸时注意不要丢失。
5
清洁控制箱周围。
若控制箱周围积有尘屑等时，需在拆卸过滤网之前
用吸尘器等吸取干净。

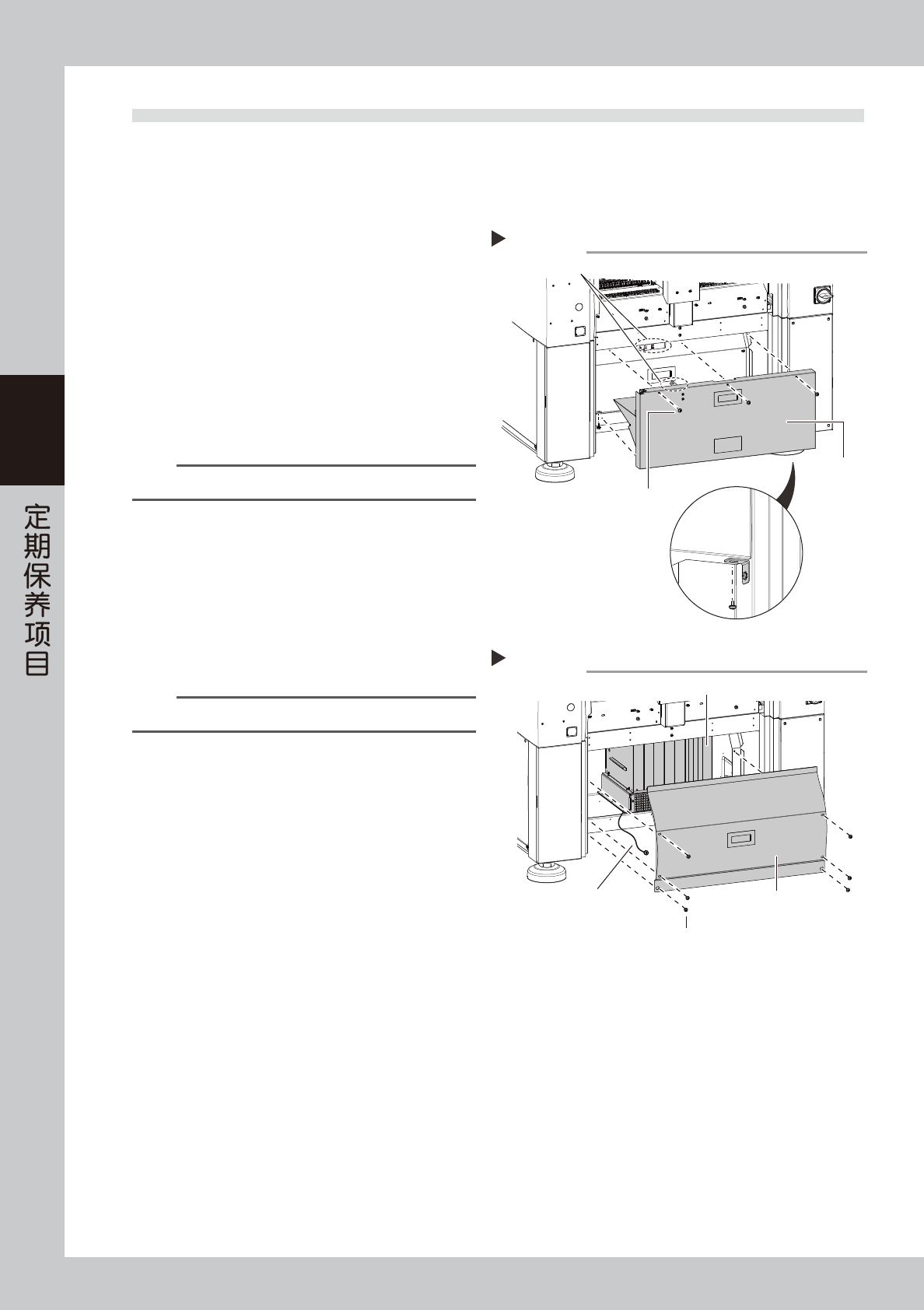

拆卸切带器的盖板
Step 3
切带器盖板
盖板下侧
联锁锁具
盖板固定螺丝
拆卸内侧盖板
Step 4
盖板
盖板固定螺丝
控制箱
地线
3-27
3
6
拆卸过滤网。
用手旋松过滤网的固定螺丝，将过滤网从控制箱上
取下。
55358-KMG-00
n
要点
控制箱接线较多，若不方便拆卸过滤网，可以根据需要拆卸
接线。
7
清洁过滤网。
过滤网夹在 2 张夹板之间，从夹板中取出之后，用
吸尘器或吸气工具清除过滤网上的脏污。
n
要点
若脏污无法除去或过滤网已老化时，请换上新的过滤网。
8
将过滤网装回原位。
按照与拆卸时相反的步骤将过滤网装回控制箱。
9
将盖板装回原位。
1. 安装内侧的盖板。
2. 安装切带器的盖板。
c
注意
安装盖板时，注意不要使接线类被夹住。
拆卸过滤网
Step 6
控制箱
过滤网
过滤网的固定螺丝
3-28
3
5.1 年
下面，介绍每年需进行 1 次的维护保养作业。
5.1 花键轴内的清洗
虽然周边状况与贴片机的运转状况会有所不同，但一般 1 年需清洗 1 次花键轴内部。下面，介绍清洗方法。
n
要点
本步骤是以 HM 贴装头组为例介绍的，HM5 贴装头组的花键轴内的清洗方法也与之相同。
1
将所有吸嘴放回吸嘴交换站。
1. 按 [ 装置 ] 按钮，打开“Head”选项卡之后，
按 [ 更换吸嘴 ] 按钮。
2. 显示“更换吸嘴”对话框，从“Head 号码”下
拉框中选择“ALL”，“吸嘴类型”下拉框中选
择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴被放回吸
嘴交换站中。
56305-KMG-00
n
要点
若没有配备吸嘴交换站，则需按下紧急停机按钮之后，用手
取出吸嘴。
2
将贴装头组移到前侧。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按紧急停机按钮之后，打开贴片机正面的机盖。
3. 将贴装头组移到贴片机的前侧。
3
拆卸空气软管与维护用螺栓。
1. 用一字螺丝刀或扳手拆下维护用螺栓。
2. 如右图所示，拔下空气软管。
55339-KMG-00
4
固定 Z 轴。
将吸嘴轴移到可以遮住 Z 轴线性标尺的位置后，将
内六角扳手插入固定 Z 轴的孔中固定 Z 轴。
55340-KMG-00
n
要点
贴装头周围接线较多，若无法插入内六角扳手时，可以用铁
丝 ( 不满 φ2.5mm) 等替代固定 Z 轴。
拆卸空气软管与维护用螺栓
Step 3
维护用螺栓
空气软管
固定Z轴
Step 4
内六角扳手
φ2.5mm
固定Z轴的孔
将吸嘴放回吸嘴交换站
[更换吸嘴]按钮
