3-30 3 5.2 传送带的点检与传送部的清洁 传送带传送面被磨损可引起滑带， 导致无法稳定地传送基板。因此， 建议定期对传送带的磨损状态进行检查。此外， 由于传送带被磨损导致磨损粉在传送部传感器的受光面堆积，引起误感应基板，磨损粉在传送带导轨部或带轮表 面积存则可能引起传送带传送不动等故障发生。 1 将传送宽度调到便于更换传送带的宽度。 1. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打 开调节传送宽度的画面。 2. 在“调节后…
3-29
3
5
进行清洗准备。
1. 在将清洗的贴装头下方放置纸杯或垫上无尘布。
2. 在清洗工具的塑料泵中装入乙醇。
6

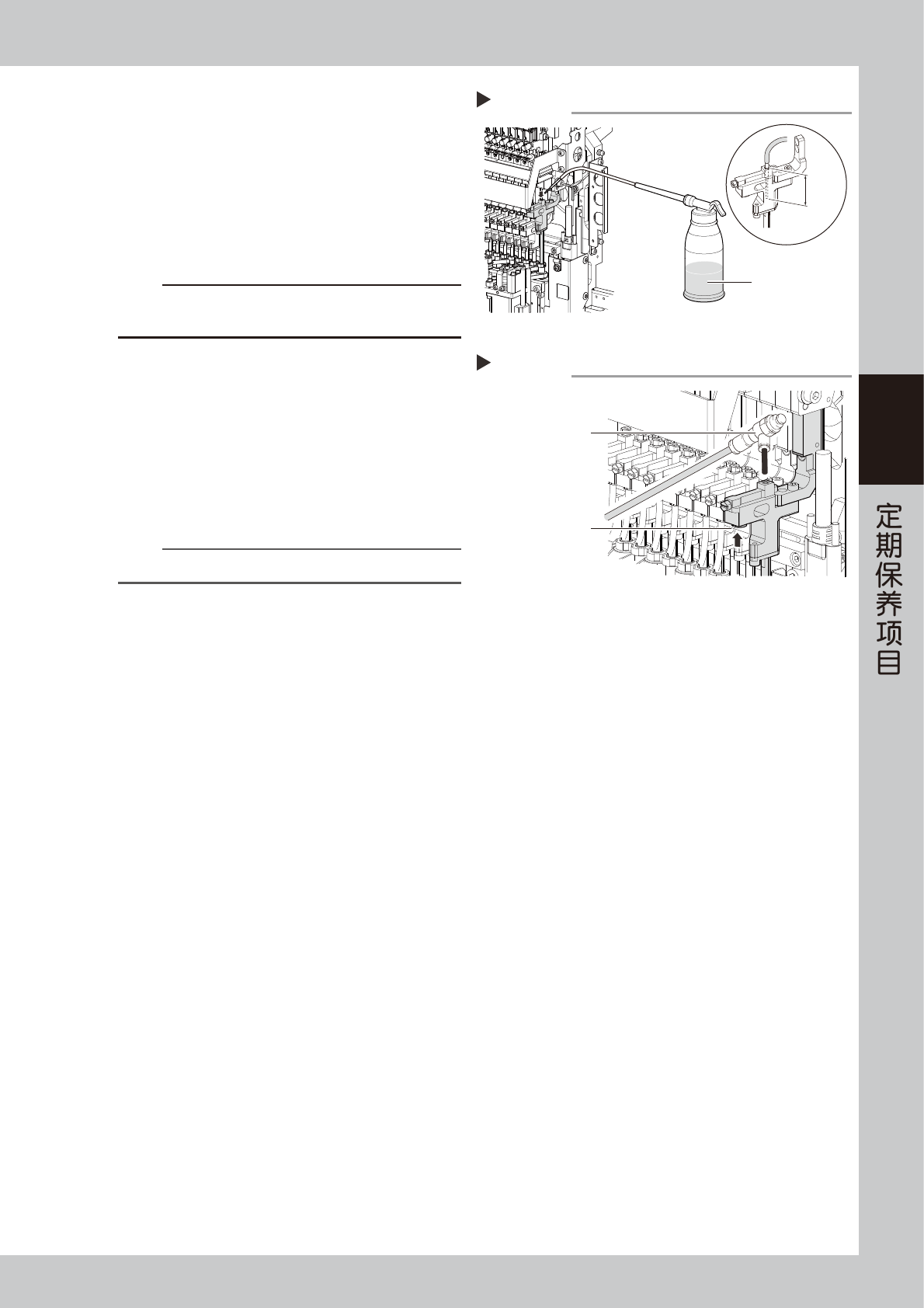

清洗花键轴内部。
1. 将清洗工具的注嘴插入花键轴内。
2. 注入乙醇清洗花键轴的空气通道。
55341-KMG-00
c
注意
务必将清洗工具的注嘴插入 25mm 以上。插入不到位，会导致
乙醇流入密封圈。
7
对花键轴的空气通道进行喷气。
1. 将喷气工具连接到贴片机正面左右的气源插口
上。
2. 为使喷出的空气不致漏出，用手指堵住右图中
所示部位之后，用喷气工具对花键轴的空气通
道进行喷气。
3. 反复喷气，直到不再有脏污从花键轴前端流出。
55341-KMG-00
n
要点
反复进行 Step6 〜 Step7 的操作，直到流出的乙醇变清为止。
8
将贴装头装回原状。
1. 安装维护用螺栓。
2. 插入空气软管并将吸嘴装回原位。
3. 拔出固定 Z 轴的内六角扳手 ( 或拆下铁丝 )。
25mm
以上
清洗花键轴
Step 6
乙醇
清洗工具
对空气通道进行喷气
Step 7
用手指堵住此处
喷气工具
(选购件)
3-30
3

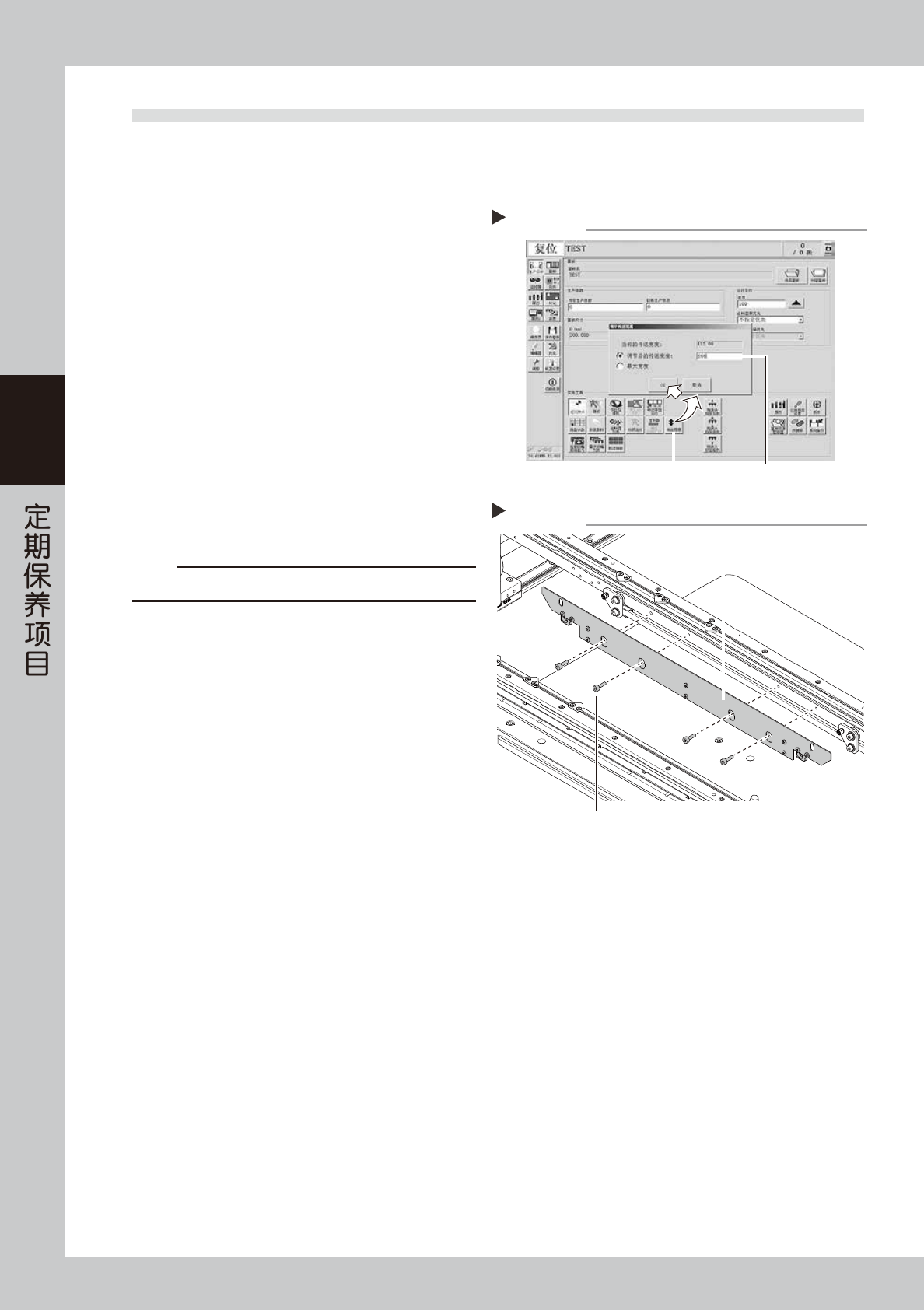

5.2 传送带的点检与传送部的清洁
传送带传送面被磨损可引起滑带，导致无法稳定地传送基板。因此，建议定期对传送带的磨损状态进行检查。此外，
由于传送带被磨损导致磨损粉在传送部传感器的受光面堆积，引起误感应基板，磨损粉在传送带导轨部或带轮表
面积存则可能引起传送带传送不动等故障发生。
1
将传送宽度调到便于更换传送带的宽度。
1. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打
开调节传送宽度的画面。
2. 在“调节后的传送宽度”输入框里输入可伸入
内六角扳手进行操作的宽度 (200mm 左右 ) 之
后，按 [OK] 按钮。传送宽度变为指定的宽度。
56306-KMG-00
2
e
进行作业前的准备。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 将方巾垫在顶板上。
3

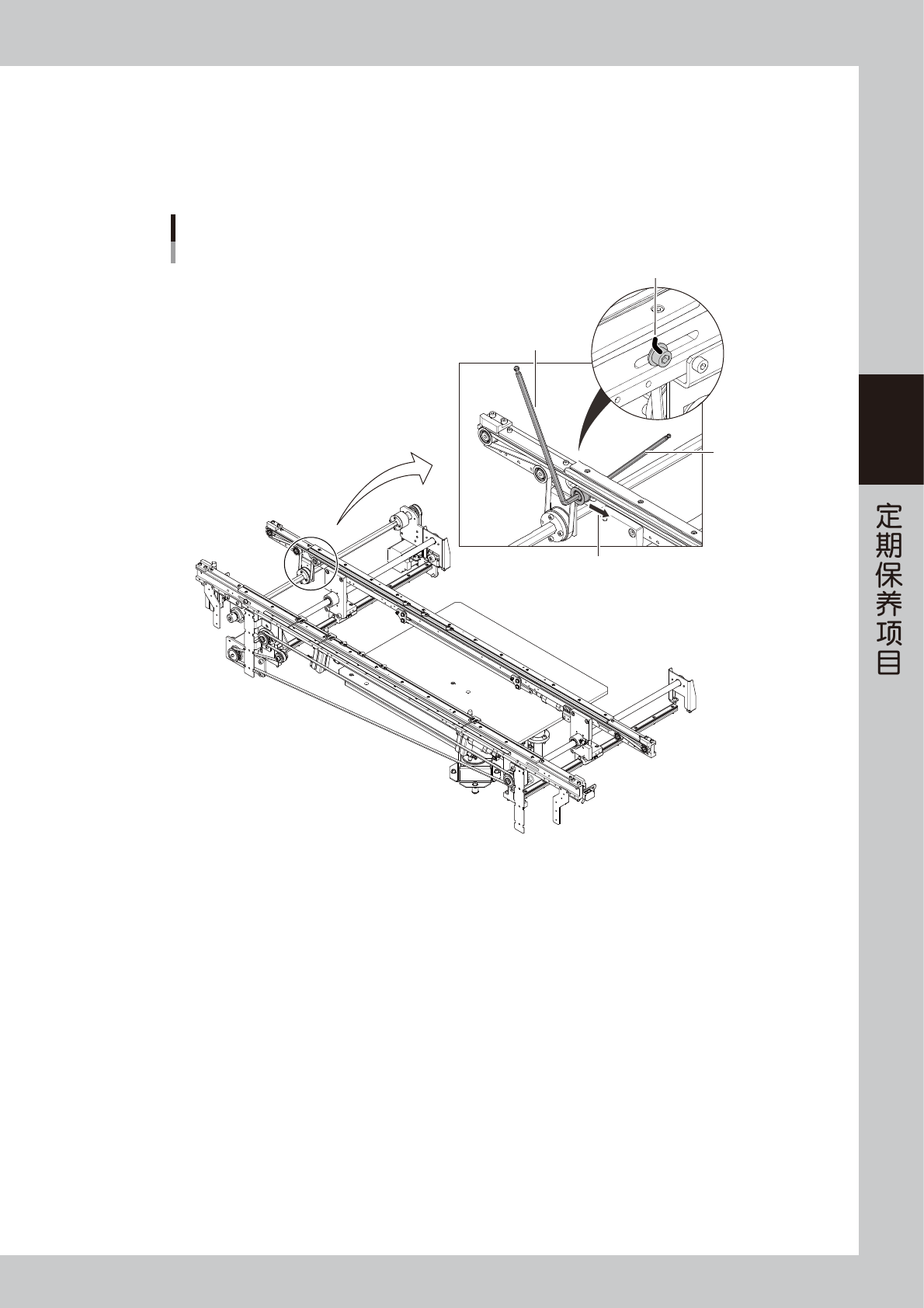

拆卸基板固定夹
。
用内六角扳手 (3) 拆下基板固定夹的 4 处固定螺栓
之后，取下基板固定夹。
55343-KMG-00
c
注意
请勿拆卸右图所示的 4 处以外的螺栓。
Step 3
拆卸基板固定夹
基板固定夹
固定螺栓(4处)
输入传送宽度[传送宽度]按钮
调节传送宽度
Step 1
