3-31 3 4 放松传送带。 1. 在放松传送带之前，先在带轮位置用油性记号笔作上记号。 2. 参照下图，用内六角扳手 (4 与 5) 拧松施加张力的带轮的固定螺栓。 3. 将带轮向下图所示箭头方向移动，放松传送带。 放松传送带 内六角扳手(5) 内六角扳手(4) 用油性记号笔在带轮位置作记号 将带轮向箭头方向移动 55344-KMG-00 5 拆卸传送带。 将传送带从驱动轮、带轮、基板导轨部的传送带导槽中拆下。 6 检查传送带。 检…
3-30
3
5.2 传送带的点检与传送部的清洁
传送带传送面被磨损可引起滑带，导致无法稳定地传送基板。因此，建议定期对传送带的磨损状态进行检查。此外，
由于传送带被磨损导致磨损粉在传送部传感器的受光面堆积，引起误感应基板，磨损粉在传送带导轨部或带轮表
面积存则可能引起传送带传送不动等故障发生。
1
将传送宽度调到便于更换传送带的宽度。
1. 按“生产设计”画面的 [ 传送宽度 ] 按钮，打
开调节传送宽度的画面。
2. 在“调节后的传送宽度”输入框里输入可伸入
内六角扳手进行操作的宽度 (200mm 左右 ) 之
后，按 [OK] 按钮。传送宽度变为指定的宽度。
56306-KMG-00
2
e
进行作业前的准备。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 将方巾垫在顶板上。
3
拆卸基板固定夹
。
用内六角扳手 (3) 拆下基板固定夹的 4 处固定螺栓
之后，取下基板固定夹。
55343-KMG-00
c
注意
请勿拆卸右图所示的 4 处以外的螺栓。
Step 3
拆卸基板固定夹
基板固定夹
固定螺栓(4处)
输入传送宽度[传送宽度]按钮
调节传送宽度
Step 1
3-32
3

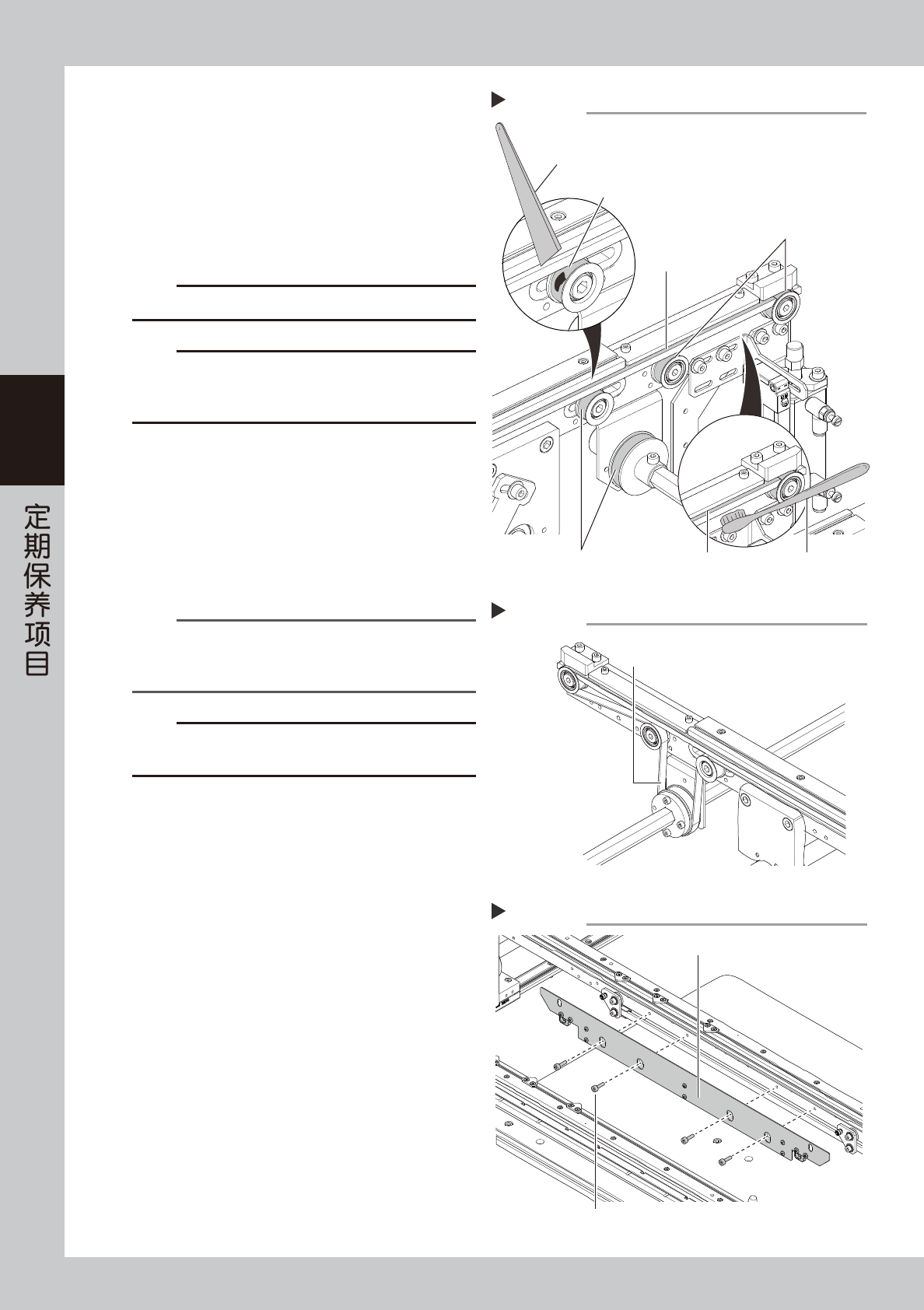

7
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用塑料软刷等清除。
55345-KMG-00
c
注意
刮片与软刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，请使用乙醇并务必小心擦拭，注意不要使乙醇沾到
带轮的轴承部。
8
将传送带装回原位。
1. 将传送带挂在带轮上定位。
2. 移动施加张力的带轮，对齐在 Step4 中作记号
的位置之后，拧紧固定螺栓。
3. 若传送带有挠曲时，需调整施加张力的带轮的
位置加大张力。
55346-KMG-00
n
要点
本机的传送带张力规格为 520 〜 580Hz。请根据需要使用张
力计调节。加长传送轨机型的传送带张力规格也与上述规格
相同。
c
注意
拧紧施加张力的带轮的固定螺栓时的拧紧扭矩为 5.5N
‧
m，请
勿拧得过紧。
9
安装基板固定夹。
1. 将基板固定夹嵌入原位之后，用内六角扳手 (3)
拧紧基板固定夹的 4 处固定螺栓。
2. 取出垫在顶板上的方巾。
55347-KMG-00
Step 7
清洁传送带导轨、带轮
塑料刮片
传送带导轨部
固着的传送带磨损粉
细刷
带轮表面
传送带导轨部
带轮表面
测量张力的位置
Step 8
测量张力的位置
安装基板固定夹
Step 9
基板固定夹
固定螺栓
