CM212-M 2005.1201 - 33 - B-1 为缩短机种切换时间，在离线作业时 切换基板支撑销的位置。 Customer 基板支撑销块 ・ 本机器备有用于安装的基板支撑销块 , 按标准附属 2 套。 ( 因为支撑销为 20 根 /1 销块 , 按标准附属 40 根支撑销。 追加购买时以 1 块为单位 , 附属 20 根 ) 。 ・ 由于在离线作业准备而需要更多的基板支撑销块时 , 请追加购买。 ・ 若在离线作业时决定新基板支…
CM212-M 2005.1201
- 32 -
A-1
基板搬送生产线高度设定高于地面
930 mm
。
Factory
对应搬送生产线
930 mm
・ 标准的基板搬送生产线高度为高于地面
900
mm
。
A-2
基板搬送生产线高度设定高于地面
950 mm
。
Factory
对应搬送生产线
950 mm
・ 标准的基板搬送生产线高度为高于地面
900
mm
。
A-3
加设与前面机器的间隔。
Factory
上游延长传送带
・ 在上游侧工作台的前段能够待机基板
1
张。
・ 待机数量，是
M
尺寸以下的基板
1
张。
・ 上游延长传送带设置在
CM212-M
时，
CM212-M
上游的搬送口没有安全传感器｡
A-4
在搬送最下游部位设置贴装后的待机部。
Factory
下游延长传送带
・ 可使在下游侧工作台上贴装结束的基板，在搬送至下一工序之前待机。
・ 待机数量，是
M
尺寸以下的基板
1
张。
・ 下游延长传送带设置在
CM212-M
时，
CM212-M
下游的搬送口没有安全传感器｡
+20
-10
+20
-10
L = 590 mm
L = 590 mm
CM212-M 2005.1201
- 33 -
B-1
为缩短机种切换时间，在离线作业时切换基板支撑销的位置。
Customer
基板支撑销块
・ 本机器备有用于安装的基板支撑销块
,
按标准附属
2
套。
(
因为支撑销为
20
根
/1
销块
,
按标准附属
40
根支撑销。
追加购买时以
1
块为单位
,
附属
20
根
)
。
・ 由于在离线作业准备而需要更多的基板支撑销块时
,
请追加购买。
・ 若在离线作业时决定新基板支撑销的位置
,
请另行购买「支撑销安装治具」
(
选购件
)
。
・ 是
CM212-M
专用的支撑销块。
与
CM602, CM402, CM401, CM400, DT401, DT400, CM202/201, CM301
无法兼用。
B-2
为缩短机种切换时间，在离线作业时决定新设基板的支撑销位置。
Customer
支撑销安装治具
・ 由于在离线作业准备支撑销，请另行购买
“
基板支撑销块
”(
选购件
)
。
・ 是
CM212-M
专用的支撑销治具。
与
CM602, CM402, CM401, CM400, DT401, DT400, CM202/201, CM301
无法兼用。

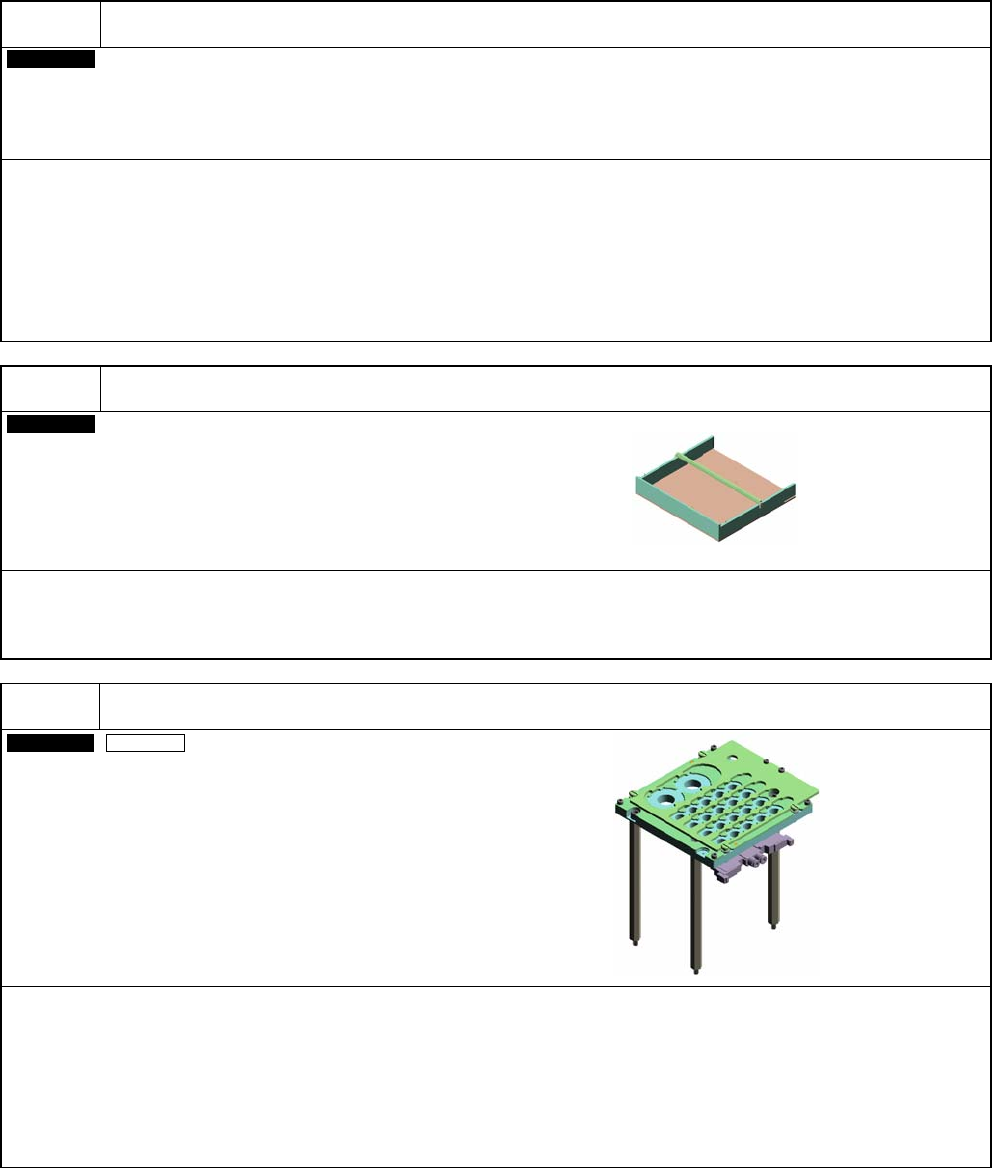

B-3
在机种切换时自动交换吸嘴。
On-site
工作台
吸嘴交换器
(
高速贴装头用
)
（能够收纳小吸嘴
20
、大吸嘴
2
。）
・ 高速贴装头规格的情况下切换机种时, 为了使其变为最佳吸嘴布局，对应吸嘴交换。
・ 高速贴装头规格的情况下, 仅在机种切换时进行自动吸嘴交换。
理由
)
①若在贴装
1
张基板时交换吸嘴
,
会减慢贴装速度。
②在高速贴装头规格的情况下
,
因为能够贴装的吸嘴数为
16
支／工作台
,
在生产运转中不进行吸嘴交换。
・ 通过使用吸嘴交换器
,
可能会缩短吸嘴和吸嘴支座的使用寿命。
(
在高速贴装头规格的情况下
,
进行
10
次／
1
日时
,
寿命约为
3
年
)
。
・ 关于多功能贴装头吸嘴的交换
,
请参照
D-5
。
CM212-M 2005.1201
- 34 -
C-1
根据生产形态选择吸嘴。
Customer
吸嘴
・ 根据客户的生产形态，为了能够选择最佳组合使其充分发挥
CM212-M
的性能，所有的吸嘴与编带料架相同，均为选购件。
・ 关于吸嘴的种类
,
请参照「
4.2
贴装吸嘴的种类与构成」。
・ 关于特殊吸嘴
,
请与本公司联络。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400
具有互换性。
・ 关于与
CM202/201
、
CM301
的互换性
,
请与本公司联络。
C-2
收纳吸嘴。
Customer
吸嘴盒
・ 高速贴装头用，可收纳小吸嘴
50
个、大吸嘴
10
个
(
其他箱
)
。
・ 多功能贴装头用吸嘴盒可收纳
24
支吸嘴。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400
具有互换性。
C-3
根据生产形态选择编带料架。
Customer
编带料架
・ 有关编带料架的种类，请参照「
4.4
供给部的构成」。
・ 与
CM602, CM402, CM401, CM400, DT401
具有互换性。
C-4
使用
32 mm
的粘着编带。
Customer
32 mm 粘着编带料架
Factory
贴装台
散装•粘着料架对应装置
・ 有关编带料架的种类，请参照「
4.4
供给部的构成」。
・ 与
CM602, CM402, CM401, CM400, DT401
具有互换性。
・ 为了使用
32mm
粘着编带料架，需要设置机器方面所必须的散装
•
粘着料架对应装置
(1
套
/1
贴装台
)
。
(
请参照
C-6)
