CM212-M 2005.1201 - 42 - E-1 在定期维护作业时需要。 选购件名称 用 途 内 容 数 量 备 注 Customer 加油组件 对机器指定部位加 注润滑脂 润滑脂枪 喷嘴 1 套 与 CM602, CM402, CM401, CM400, DT401, DT400, CM202/201, CM301 是共通品。 Customer 维护治具 定期维护作业 贴装头用润滑脂 ( 包括注油器 ) 照相机清扫用吹尘刷 1…

100%1 / 57

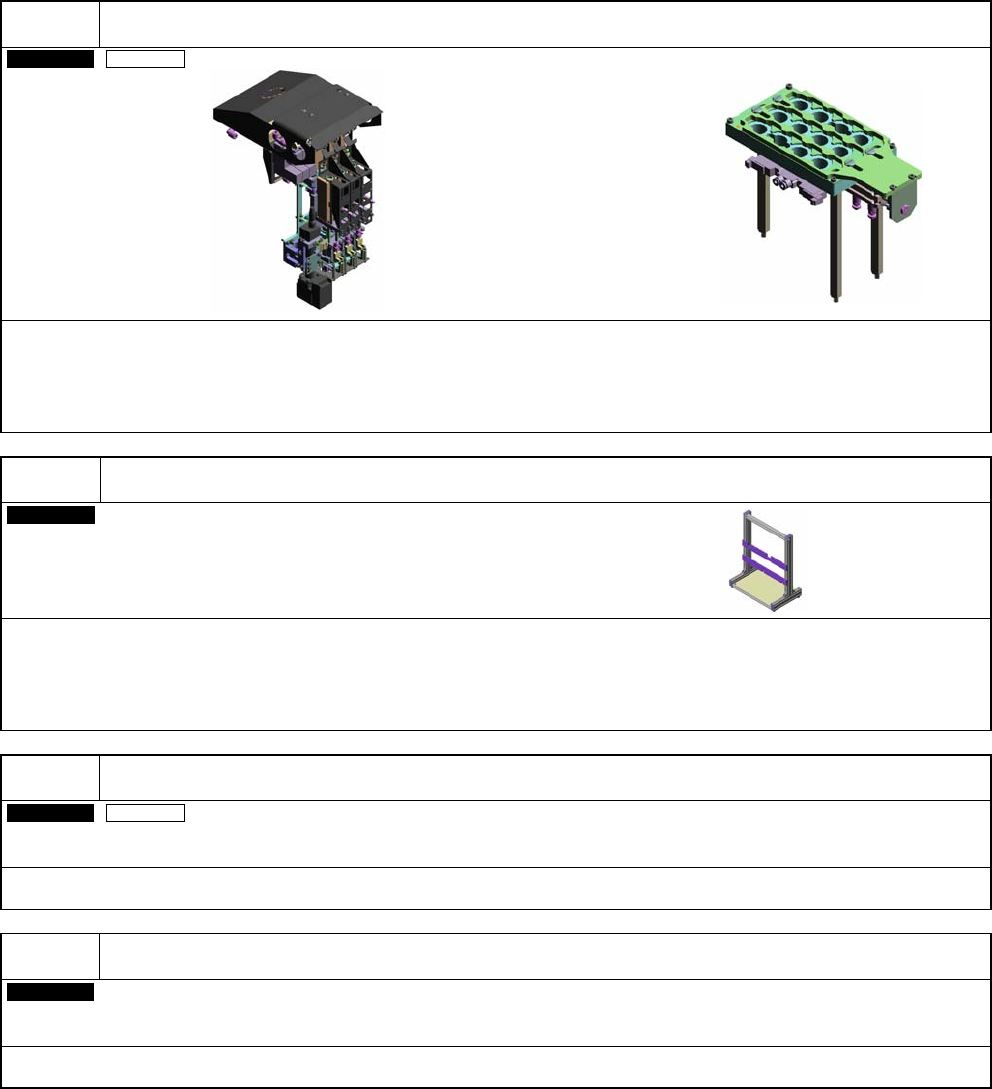

CM212-M 2005.1201
- 41 -
D-5
贴装异形元件。
On-site
工作台
多功能贴装头
吸嘴交换器
(
多功能贴装头用
)
(
能够收纳大吸嘴
12
支。
・ 将高速贴装头换成多功能贴装头时，请选择。
另外，由于不附属侧面照明，在必需时请另外选择选购件
(D-1
侧面照明
)
。
・ 能够按各工作台
(2
贴装头
)
进行交换。不能将不同的贴装头安装在前后贴装台上。
・ 多功能贴装头中包括吸嘴交换器
(
多功能贴装头用
)
。
D-6
管理、保管拆下的贴装头。
Customer
贴装头台
(2
个贴装头
)
贴装头台
(4
个贴装头
)
・ 用于交换贴装头后
,
保管拆下的贴装头。
・ 使用
1
台可保管
2
个或
4
个贴装头。
请根据保管贴装头的数量进行选择。
・ 与
CM602, CM402, CM401, CM400, DT401, DT400
具有互换性。
D-7
在陶瓷基板上进行贴装。
On-site
机器整体
对应陶瓷基板
・ 详细请与本公司联络。
D-8
使用元件校对功能。
Factory
Pana PRO/CVT
对应装置
・ 为了使用生产支援系统
Pana PRO/CVT
，需要在设备侧设置
Pana PRO/CVT
对应装置。
CM212-M 2005.1201
- 42 -
E-1
在定期维护作业时需要。
选购件名称
用
途
内
容
数
量
备
注
Customer
加油组件
对机器指定部位加
注润滑脂
润滑脂枪
喷嘴
1
套
与
CM602, CM402,
CM401, CM400,
DT401, DT400,
CM202/201, CM301
是共通品。
Customer
维护治具
定期维护作业
贴装头用润滑脂
(
包括注油器
)
照相机清扫用吹尘刷
1
套
与
CM602, CM402,
CM401, CM400,
DT401, DT400
是共
通品。
・ 用于机器维护、定期加注润滑脂以及清扫时。
・ 在购买第一台标准机器时需要。
E-2
在调整机器时需要。
贴装头
(
※
)
选购件名称
高速 多功能
用
途
内
容
数量
Customer
吸着位置示教用
吸着位置、高度治具
贴装高度、基板止动器位置示教用
贴装高度治具
整体交换台车的单独升降用
料架台上升治具
调整治具
(
主体用
)
●
◆
贴装位置示教用
贴装位置示教治具
1
套
Customer
吸嘴交换器位置示教用
吸嘴交换器位置治具
(
高速贴装头用
)
贴装头
θ
、线性照相机关连示教用
线性照相机治具
(
高速贴装头用
)
调整治具
(
高速贴装头
)
●
LED
照明示教用
LED
照明示教治具
(
高速贴装头用
)
1
套
Customer
吸嘴交换器位置示教用
吸嘴交换器位置治具
(
多功能贴装头用
)
贴装头
θ
、线性照相机关连示教用
线性照相机治具
(
多功能贴装头用
)
LED
照明示教用
LED
照明示教治具
(
多功能贴装头用
)
引脚检测器示教用
激光识别治具
(
多功能贴装头用
)
调整治具
(
多功能贴装头
)
◆
贴装位置示教用
贴装位置示教治具
(
多功能贴装头用追加部分
)
1
套
Customer
调整治具
(
单托盘式供料器
用
)
◆
贴装位置示教用
贴装位置示教治具
(
多功能贴装头用追加部分
)
1
套
Customer
面补正治具
●
◆
面补正示教用
面补正治具
1
套
Customer
搭载负荷测量治具
◆
搭载负荷示教用
搭载负荷测量治具
1
套
・ 这是各种调整用治具。请在购买各规格的第
1
台机器时
,
一起购买。
・ 在用于高速贴装头时请选择●
,
用于多功能贴装头时请选择◆。
・ 面补正治具以外，与
CM602, CM402, CM401, CM400, DT401, DT400
有互换性。
・ 面补正治具是
CM212
专用。
CM212-M 2005.1201
- 43 -
E-3
只打开必要的机器电源进行
PT
通信。
Factory
HUB
电源
BOX
・ 不选择此选购件时，各机器的
HUB
电源因为与机器电源联动，生产线的任一台机器与
PT
通信时，需要将所有机器的电
源置
ON
。
・ 选择此选购件时，各机器的电源无论是
ON/OFF
，各机器的
HUB
电源因为是
ON
状态，只需将通信对象的机器电源置
ON
，
PT
通信成为可能。

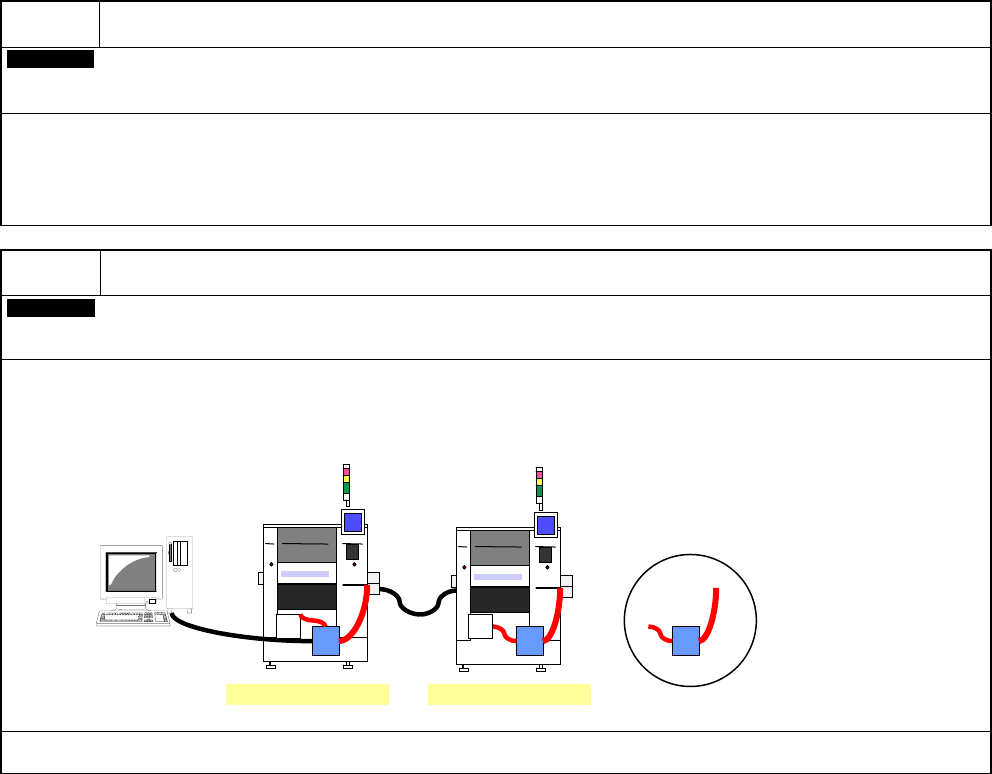

E-4
在机器连接
(
模块
)
时为必需。
Factory
HUB
以下的
HUB
和电缆在主体内部配线。
(1) N610015305AA HUB
选购件装置对应线路
: CM212-M
(2) KXFE00EZA00 NF8BCA_PbF: 4
端口
HUB
板
∗
PanaPRO/CVT
对应时，各机器都需要
HUB(
选购件
)
。
9.
涂饰颜色
■ 本公司的标准颜色
白色
W-13 (G50)
※有关涂饰颜色指定，不可对应。
HUB
控制器
(NF8BCX) HUB
控制器
(NF8BCX)
选购件
