Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 3.10 Komponenttivaunu SIPLACE SX1/SX2 183 3.10.7.2 Nauha rullan maksimihalkaisij a suhteessa piirilevyjen ku…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.10 Komponenttivaunu SIPLACE SX1/SX2 Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
182
3.10.7 Nauhasäiliö
3.10.7.1 Kuvaus
Nauhasäiliöön mahtuvat nauharullat, joiden halkaisija on enintään 19 tuumaa (483 mm). Jakole-
vyjen käyttö on kuvattu kappaleessa 5.9.5
, sivulla 261.
3
Kuva 3.10 - 9 Komponenttivaunu, SIPLACE SX1/SX2, varustettu nauhasäiliöllä
(1) Välilevyillä varustettu nauhasäiliö
(2) Nauhajäteastia
(1)
(2)
Käyttöohje SIPLACE SX1/SX2 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 3.10 Komponenttivaunu SIPLACE SX1/SX2
183
3.10.7.2 Nauharullan maksimihalkaisija suhteessa piirilevyjen kuljetuskorkeuteen
3
3
3.10.8 Nauhajäteliuku
3

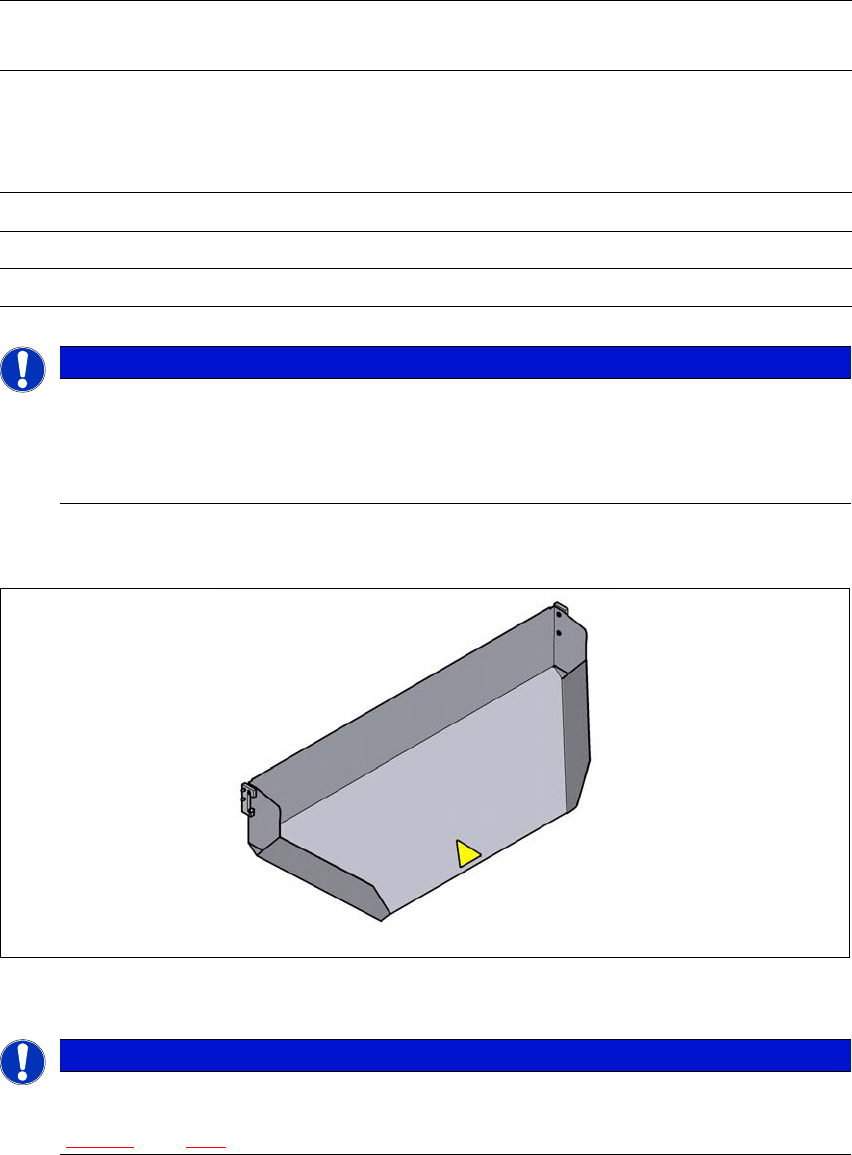

Kuva 3.10 - 10 Nauhajätejohte komponenttivaunun sisäänvetäjään
3
3
Ilman lisänauharullan
pidikettä
Lisä-nauharullapidikkeen kanssa
Piirilevyjen
kuljetuskorkeus
komponenttivaunus
sa
Nauharullan halkaisija Nauharullan halkaisija
ilman pistoakselia pistoakselilla
varustettuna
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
OHJE
Pistoakselien käyttö
Laitteiden SIPLACE SX1/SX2 komponenttivaunuissa ei yleensä tarvita pistoakseleita.
Käytä pistoakselia, jos virheilmoitus "Timeout" esiintyy toistuvasti X-syöttömoduu-
lissa.
OHJE
Laitteisiin SIPLACE SX1/SX2 tarkoitetun nauhajäteliu'un voi asentaa ainoastaan laittei-
siin SIPLACE SX1/SX2 tarkoitettuun komponenttivaunun sisäänvetoyksikköön (ks. kuva
5.15 - 4
, sivu 285).
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE SX1/SX2
3.10 Komponenttivaunu SIPLACE SX1/SX2 Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
184
3.10.9 Tyhjän nauhan johdekanava komponenttivaunun sisäänvetoyksikössä
Vakioversiossa tyhjänauhan johtokanava voi johtaa paineilmakäyttöiseen nauhaleikkaimeen enin-
tään 12 mm taskukorkeuden suuruisia nauhoja.
3

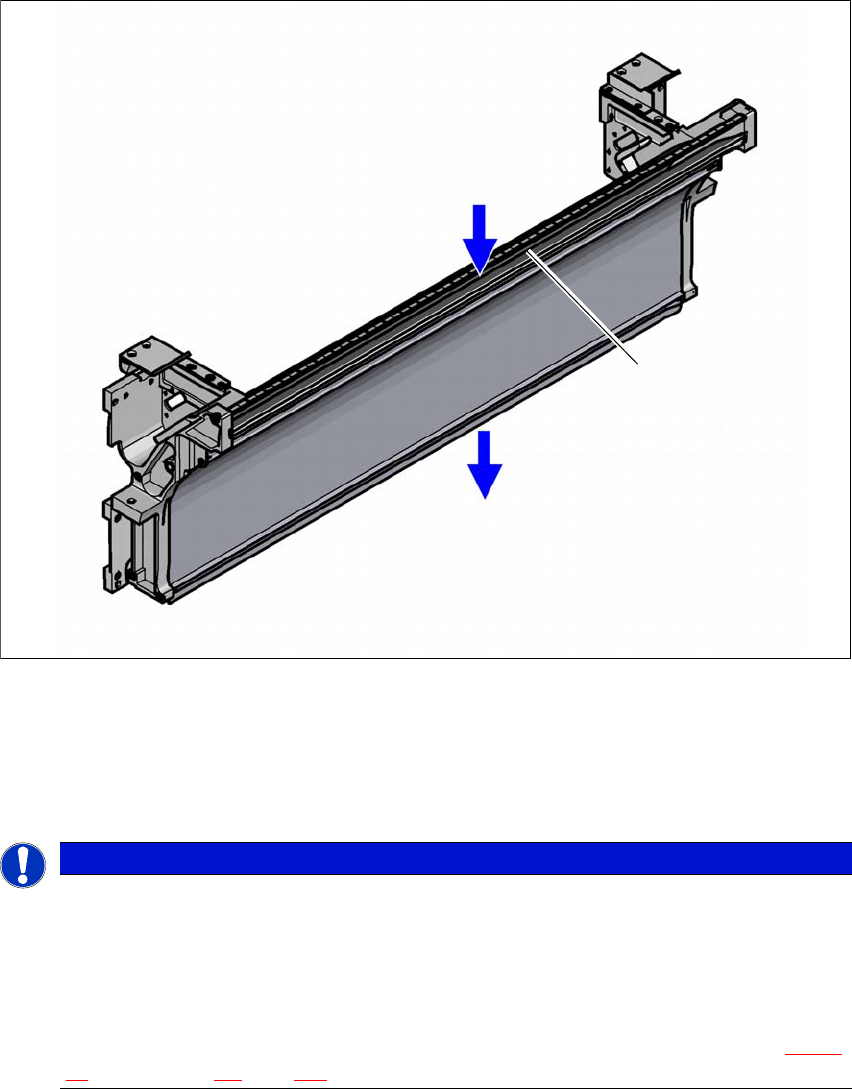

Kuva 3.10 - 11 Tyhjän nauhan johdekanava komponenttivaunun sisäänvetoyksikössä SIPLACE SX1/SX2
(1) Tulorako tyhjiä nauhoja varten
(2) Ulostulorako tyhjänauhoja varten paineilmakäyttöisen leikkaimen yläpuolella
(3) Jakolevy: nauhat < 12 mm ja nauhat > 12 mm, irrotettavissa
3
OHJE
Ruuhkan vaara!
Jos matala- ja korkeataskuisilla nauhoilla varustetut syöttömoduulit on sijoitettu vierek-
käin, tyhjistä nauhoista voi muodostua ruuhka.
Älä aseta matalataskuisia syöttömoduuleja suoraan korkeataskuisten syöttömoduu-
lien viereen.
Jakolevyn voi poistaa, jos nauhataskujen korkeus on yli 12 mm (kohta 3 kuvassa 3.10 -
11) (ks. kappale 4.5, sivu 222).
(1)
(2)
(3)
