4.2.3 Verkkojännite
4

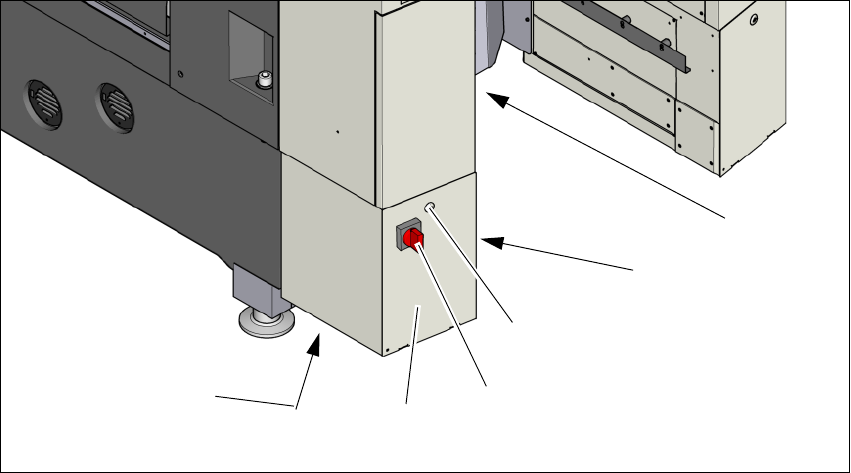

Kuva 4.2 - 2 Käynnistyspainikkeen sijainti automaatissa
(1) Muuntajayksikkö (nauhajäteliu'un takana) koneen jalustassa
(2) Suojus sivulla
(3) Lukitus
(4) Pääkytkin varmistettuna päällekytkennän estolla
(5) Suojus edessä
(6) Verkkokaapeli
(3)
(4)
(5)
(1)
(2)
(6)
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.2 Sijoituspaikan infrastruktuuri Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
196
4.2.3.1 Varo-ohjeita
4
4.2.3.2 Verkkojännitteen tarkastaminen
Tarkasta, vastaako verkon syöttämä jännite määrättyjä koneen teknisissä tiedoissa määritellyt
vaatimukset (ks. taulukko kappaleessa 3.2
, sivu 99).
4
4.2.3.3 Verkkosyöttökaapeli - spesifikaatio
Automaatin verkkokaapelin on täytettävä seuraavat vaatimukset:
– 5 x 2,5 mm² jännitteellä 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~, kun koneen verkkoliitäntäkaa-
pelille kulkevan kaapelin pituus on enintään 20 metriä. Kaapelien pituuden ollessa yli 20 met-
riä kaapeliliitäntä: 5 x 4 mm².
– 5 x 4 mm² jännitteellä 3 x 200 V~/ 3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~, kun koneen verkko-
liitäntäkaapelille kulkevan kaapelin pituus on enintään 10 metriä. Kaapelien pituuden ollessa
yli 10 metriä kaapeliliitäntä: 5 x 6 mm².
Johtimien värikoodaus riippuu laitteiston käyttäjän määrämaasta.
4
4
VAARA
Vaarallinen jännite!
Automaatin verkosta saamat syöttöjännitteet ovat 3x200V~, 3x208V~, 3x220V~, 3
x 230 V~, 3 x 380 V~, 3 x 400 V~ tai 3 x 415 V~ ± 5 %, 50/60 Hz. Tämän laitteiston osat
johtavat sieltä hengenvaarallisia jännitteitä - myöskin pääkytkimen ollessa poiskytkettynä.
Automaatin virheellinen käsittely voi johtaa kuolemaan tai vakaviin vammoihin samoin
kuin huomattaviin esinevahinkoihin.
Noudata tämän vuoksi voimassa olevia tapaturmien ehkäisyä koskevia ohjeita sekä
DIN-standardeja (erityisesti standardeja EN 60204, Osa 1 ja IEC 60204, Osa 1) tai
laitteen käyttömaassa voimassa olevia ohjeita.
Virransyöttömoduulin saa avata vain tehtävään pätevä ja koulutettu henkilöstö.
OHJE
Syöttöverkossa esiintyvät kuormahuiput
Tekniikasta johtuen virransyötössä esiintyy huippukuormituksia.
Selvitä tarvittaessa sähköyhtiösi kanssa verkkoimpedanssin suuruus.
VAROITUS
Sähköjohtojen yksiselitteinen merkitseminen!
Jokaiseen yksittäiseen automaattiin ja kaikkiin laitteistoon asennettuihin valinnaisiin yksi-
köihin (esim. WPC5/WPC6) kulkevat sähköjohdot on varustettava yksiselitteisin merkin-
nöin. Merkintöjen perusteella myös johtojen ja liitäntöjen yhteenkuuluvuus on pystyttävä
tunnistamaan yksiselitteisesti.
Voimassa ovat sen maan määräykset, jossa automaattia käytetään.
Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 4.2 Sijoituspaikan infrastruktuuri
197
4.2.3.4 Verkkoliitäntä - asetukset toimitustilassa
Verkkoliitännän asetukset toimitustilassa vastaavat käytettävän syöttöverkon ominaisuuksia.
– Kone on asetettu käytettäväksi jännitteillä 204V AC, 220V AC tai 230V AC.
Koneeseen kuuluu verkkokaapeli, jota EI OLE varustettu pistokkeella. 4
4
Kuva 4.2 - 3 Verkkokaapelin johdinten merkinnät
– Kone on asetettu käytettäväksi jännitteillä 380V AC, 400V AC tai 415V AC.
Koneeseen kuuluu verkkokaapeli, joka ON VARUSTETTU Cekon-pistokkeella. 4
4
Kuva 4.2 - 4 Cekon-pistokkeen liitinnapojen järjestys
1 = (L1): kolmivaihevirran vaihe
2 = (L2): kolmivaihevirran vaihe
3 = (L3): kolmivaihevirran vaihe
4 = (N): nollajohdin
virheä/keltainen = (PE): suojajohdin
PE
L1
L2
L3
N
