4.2.3.5 Virransyöttökaapelin liittäminen
4

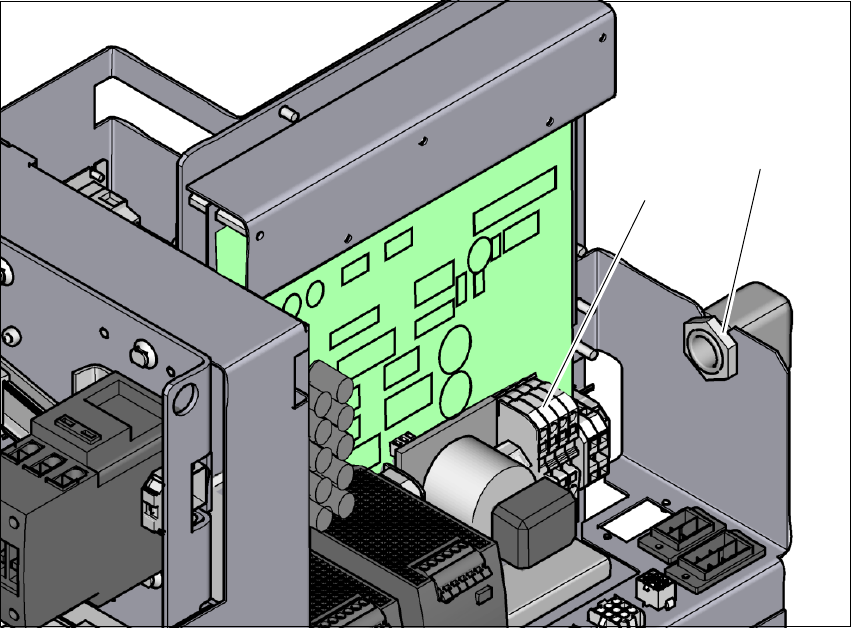

Kuva 4.2 - 5 Liitinkenttä verkkokaapelin liittämistä varten
(1) Liitinkenttä X99
(2) Kaapelitiiviste
Liitä puristamalla jokaiseen johdinpäähän monisäiekaapelin pääte.
Avaa kaapelitiivisteen mutteri (kohta 2).
Vie verkkokaapeli kaapelitiivisteen (kohta 2) kautta liitinkentän X99 (kohta 1) luokse.
Kytke kaapeli liitinkenttään X99 (kohta 1).
(L1): kolmivaihevirran vaihe 4
(L2): kolmivaihevirran vaihe 4
(L3): kolmivaihevirran vaihe 4
(N): nollajohdin 4
(PE): suojajohdin PE 4
Huolehdi siitä, että taivutussäde on riittävän suuri. Johtimia ei saa katkaista.
Kiristä kaapelitiiviste käsin.
(1)
(2)
Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 4.2 Sijoituspaikan infrastruktuuri
199
4.2.3.6 Kolmivaihemuuntajan T1 ensiöpuolen liitäntöjen tarkastaminen
Kolmivaihemuuntajan ensiöpuoli on sovitettava yhteen kulloisenkin syöttöjännitteen kanssa.
Tarkasta tämän vuoksi riviliittimestä (kohta 1), onko kolmivaihemuuntajan ensiöpuoli (kaapeli
kohdassa 2) kytketty oikein käytettävissä olevaan syöttöjännitteeseen.
4
Kuva 4.2 - 6 Kolmivaihemuuntajan T1 ensiöpuolen liitinkenttä
(1) Kolmivaihemuuntajan T1 ensiöpuolen liitännöillä varustettu liitinkenttä
(2) Sulake F5; 16A , ominaiskäyrä C; AC/DC-muunninta ja valinnaista vakuumipumppua varten
(3) Sulake F4; 25A , ominaiskäyrä C; leikkuria ja piirilevykuljetinta varten
(4) Sulake F3; 25A , ominaiskäyrä C; portaalien akseleita (250 V-) ja päiden akseleita (150 V-)
varten
(5) Asennuspaikka valinnaisen vakuumipumpun sähkölaitteita varten
(6) Kolmivaihemuuntaja
4
OHJE
Japanin pohjoinen syöttöverkko (3 x 200 V~) ja USA:n syöttöverkko
(3 x 208 V~) yhdistetään jännitteen 3 x 204 V~ liittimiin.
(1)
(2)
(3)
(4)
(6)
(5)
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.2 Sijoituspaikan infrastruktuuri Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
200
Seuraavasa taulukossa on ilmoitettu kolmivaihemuuntajan ensiöjännitteiden liitäntämahdollisuu-
det.
4
Liitinkenttä Jännite
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
