Seuraavasa taulukossa on ilmoitettu kolmivaihemuuntajan ensiöjännitteiden liitäntämahdollisuu-
det.
4
Liitinkenttä Jännite
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 4.2 Sijoituspaikan infrastruktuuri
201
4.2.3.7 Kytkentävirran rajoittimeen tarkoitettujen kytkentäsiltojen tarkastaminen
Muuntajan (A1) kytkentävirranrajoitin kytketään samoin kaikkien syöttöjännitteiden tapauksessa.
Kaikkien pistokkeiden tulee olla jännitteen Input Voltage 230V mukaisessa asennossa.
4

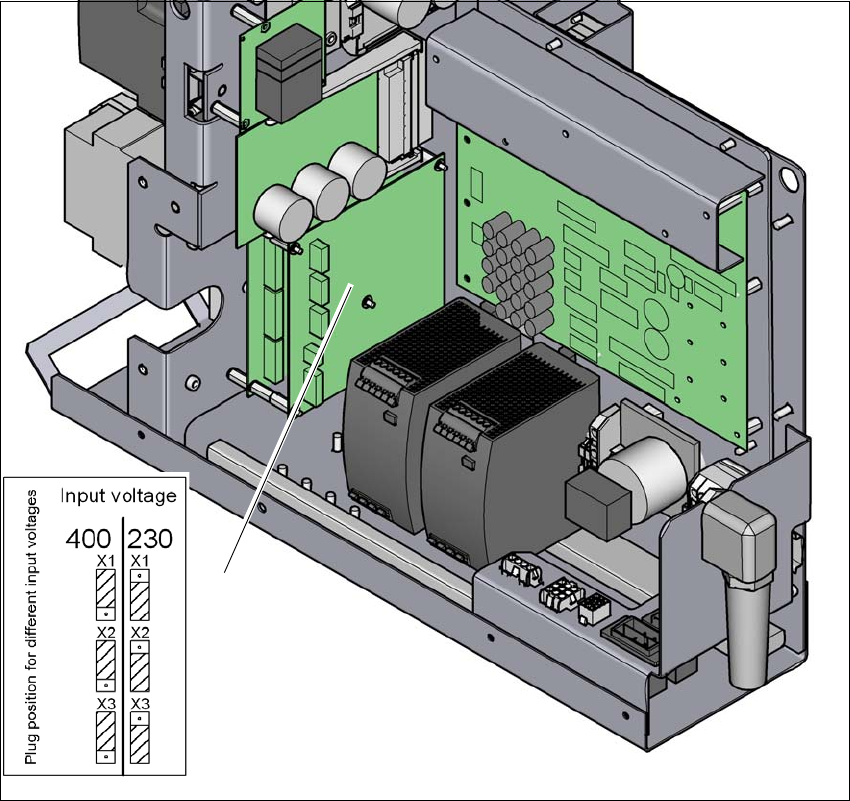

Kuva 4.2 - 7 Kytkentävirran rajoittimen piirilevyn ja pistokkeen sijainti
(1) Muuntajan kytkentävirran rajoitin (A1)
(2) Liitinasentojen kaavio
Tarkasta kytkentävirran rajoittimen pistokkeen kytkennät. Pistokkeen tulee olla kytketty kaik-
kien verkkojännitteiden tapauksessa asentoon Input Voltage 230V.
(1)
(2)
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
202
4.3 Automaatin sijoittaminen paikalleen
4.3.1 Varo-ohjeita
4
4
4
4
4
VAROITUS
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä!
Automaatin saavat asentaa ja ottaa käyttöön ainoastaan SIPLACE-järjestelmään erikois-
tuneet teknikot tai tehtävään luvan saaneet henkilöt.
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä, jotka
koskevat painavien kuormien kuljettamista.
VAROITUS
Automaatin pohjaan liittyvistä asennustöistä aiheutuva loukkaantumisvaara!
Automaatin pohjaan liittyvät asennustyöt voivat aiheuttaa loukkaantumisen.
Estä automaatin liikkuminen sopivien lisätoimenpiteiden avulla. Konetta ei saa olla
yksinomaan haarukkatrukin varassa.
VAROITUS
Loukkaantumisvaara asennustöiden yhteydessä!
Portaalien virheellinen asemointi asennustöiden aikana johtaa päätilan supistumiseen ja
edelleen loukkaantumiseen.
Huolehdi siitä, että portaalit ovat piirilevyjen kuljetusalueen yläpuolella.
VAROITUS
Automaatin korkeuden säätäminen!
Automaatin korkeuden asettamiseen tarvitaan kaksi henkilöä:
– toinen henkilö suorittaa vaadittavat asennustyöt
– toinen tarkkailee nostettujen automaattien asemapysyvyyttä asennuksen yhtey-
dessä.
VAROITUS
Ruhjeiden vaara!
Jalat altistuvat ruhjoutumisen vaaralle automaatin kuljettamisen yhteydessä.
Käytä erityisillä vahvikkeilla varustettuja jalkineita.
