4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2 4.3 Automaatin sijoittaminen paikalleen Ohjelm istoversiosta SR.706.1 SP1 alkaen Painos 10/2014 202 4.3 Automaatin sijoitt aminen p aikalleen 4.3.1 V aro-oh jeit a…
Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 4.2 Sijoituspaikan infrastruktuuri
201
4.2.3.7 Kytkentävirran rajoittimeen tarkoitettujen kytkentäsiltojen tarkastaminen
Muuntajan (A1) kytkentävirranrajoitin kytketään samoin kaikkien syöttöjännitteiden tapauksessa.
Kaikkien pistokkeiden tulee olla jännitteen Input Voltage 230V mukaisessa asennossa.
4
Kuva 4.2 - 7 Kytkentävirran rajoittimen piirilevyn ja pistokkeen sijainti
(1) Muuntajan kytkentävirran rajoitin (A1)
(2) Liitinasentojen kaavio
Tarkasta kytkentävirran rajoittimen pistokkeen kytkennät. Pistokkeen tulee olla kytketty kaik-
kien verkkojännitteiden tapauksessa asentoon Input Voltage 230V.
(1)
(2)
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
202
4.3 Automaatin sijoittaminen paikalleen
4.3.1 Varo-ohjeita
4
4
4
4
4
VAROITUS
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä!
Automaatin saavat asentaa ja ottaa käyttöön ainoastaan SIPLACE-järjestelmään erikois-
tuneet teknikot tai tehtävään luvan saaneet henkilöt.
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä, jotka
koskevat painavien kuormien kuljettamista.
VAROITUS
Automaatin pohjaan liittyvistä asennustöistä aiheutuva loukkaantumisvaara!
Automaatin pohjaan liittyvät asennustyöt voivat aiheuttaa loukkaantumisen.
Estä automaatin liikkuminen sopivien lisätoimenpiteiden avulla. Konetta ei saa olla
yksinomaan haarukkatrukin varassa.
VAROITUS
Loukkaantumisvaara asennustöiden yhteydessä!
Portaalien virheellinen asemointi asennustöiden aikana johtaa päätilan supistumiseen ja
edelleen loukkaantumiseen.
Huolehdi siitä, että portaalit ovat piirilevyjen kuljetusalueen yläpuolella.
VAROITUS
Automaatin korkeuden säätäminen!
Automaatin korkeuden asettamiseen tarvitaan kaksi henkilöä:
– toinen henkilö suorittaa vaadittavat asennustyöt
– toinen tarkkailee nostettujen automaattien asemapysyvyyttä asennuksen yhtey-
dessä.
VAROITUS
Ruhjeiden vaara!
Jalat altistuvat ruhjoutumisen vaaralle automaatin kuljettamisen yhteydessä.
Käytä erityisillä vahvikkeilla varustettuja jalkineita.
Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 4.3 Automaatin sijoittaminen paikalleen
203
4.3.2 Automaatin nostaminen ja kuljettaminen haarukkatrukilla
4

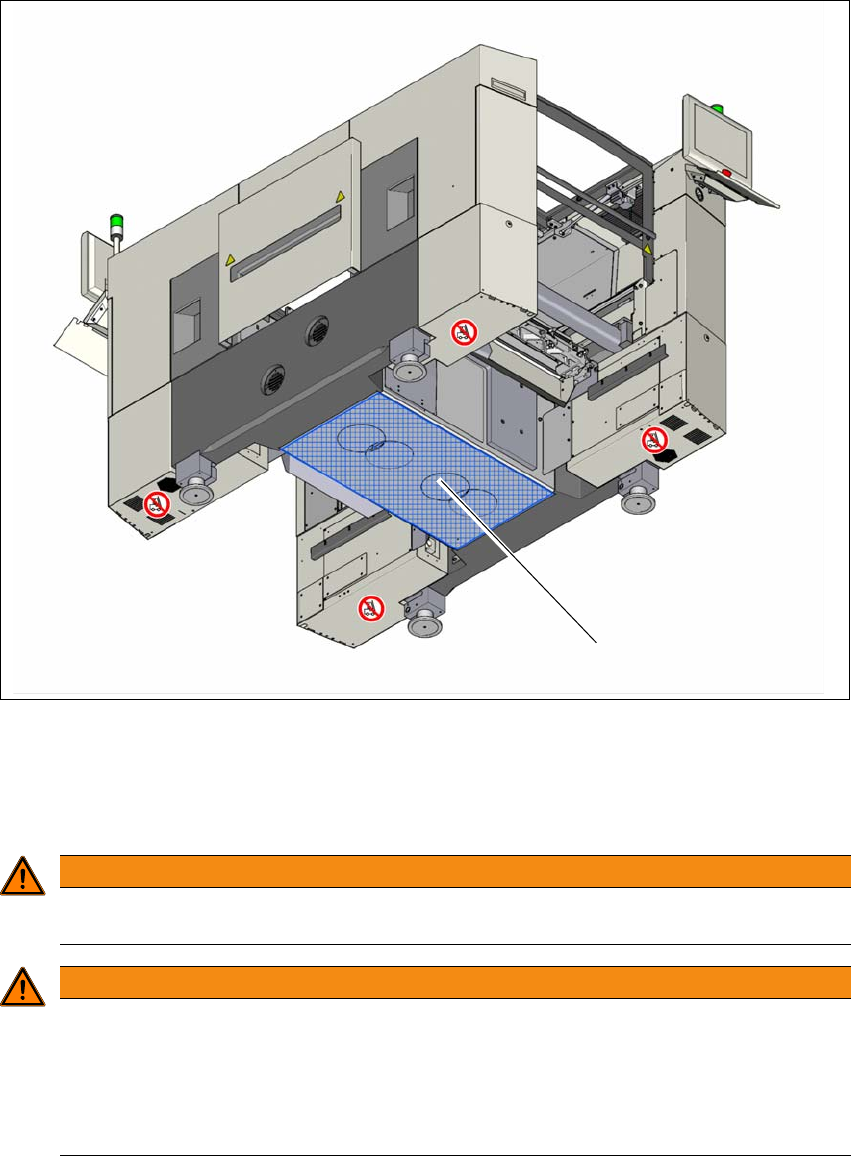

Kuva 4.3 - 1 Tukipinta - haarukka poikittain piirilevyjen kuljetussuuntaan nähden
(1) Haarukkatrukin haarukalle tarkoitettu tukipinta
Asemoi haarukkatrukki poikittain piirilevyjen kuljetussuuntaan nähden ja avaa haarukkaa sii-
hen saakka, kunnes automaatin tukipinnat ovat yhdenmukaisesti haarukan päällä.
VAROITUS
Perehdy ennen automaatin nostamista ehdottomasti seuraaviin ohjeisiin. Siten ehkäiset
automaatille aiheutuvat peruuttamattomat vauriot:
VAROITUS
Haarukan kohdistaminen!
Perehdy ennen automaatin nostamista ehdottomasti seuraaviin ohjeisiin. Siten ehkäiset
automaatille aiheutuvat peruuttamattomat vauriot:
– Haarukka on suunnattava piirilevykuljettimen suuntaisesti.
– Haarukka tulee kohdistaa koneen keskustaan.
(1)
