Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 4.3 Automaatin sijoittaminen paikalleen 217 4 Kuva 4.3 - 9 Mittauspisteet automaatissa
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
216
4
Säädä automaatin asema seuraavassa järjestyksessä:
(1) Automaatin kohdistaminen Y-suunnassa kiinto- ja irtolaakerin puolella. Mittatoleranssi on
0,10 mm.
(2) Automaatin kohdistaminen X-suunnassa portaalin keskustassa. Mittatoleranssi on 0,10 mm.
(3) Varmista kaikkien 4 konejalan kantavuus. Kaikkien 4 konejalan tulee olla lattiaa vasten, ja
kaikkien jalkojen kuormituksen tulee olla sama.
(4) Lukitse konejalat paikalleen kiristämällä puristusruuvin kireyteen 130 Nm.
(5) Varmista konejalkojen kantavuus lyömällä jalkoja vasaralla.
(6) Tarkasta vesivaa'alla vielä kerran automaatin tarkka paikoitus.
OHJE
Konevesiva'an yhdenmukaisen tarkkuuden varmistaminen eri suunnissa
Aseta konevesivaaka X- ja Y-suunnassa aina samansuuntaisesti aluslevyn päälle.
Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 4.3 Automaatin sijoittaminen paikalleen
217
4

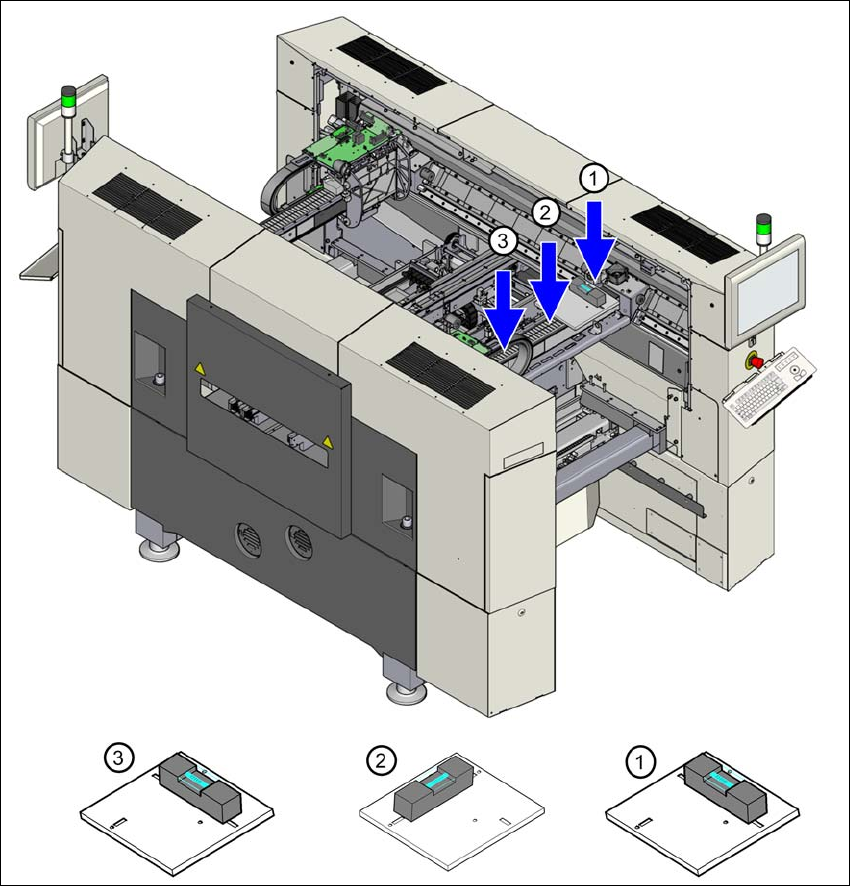

Kuva 4.3 - 9 Mittauspisteet automaatissa
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
218
4.3.9.1 Automaatin kohdistaminen ilmatyynykuljetusjärjestelmän avulla
Aseta ilmatyynykuljetusjärjestelmän kaikki neljä ilmatyynyä koneen rungossa olevien tukipis-
teiden alle.
Nosta automaattia ylös ja aseta se linjaan.
Tarkasta etäisyys vierellä olevien automaattien piirilevykuljetusjärjestelmään. Sen on oltava
1 mm - 3 mm.
Laske automaatti alas.
4
Kuva 4.3 - 10 Tukipisteet ilmatyynykuljetusjärjestelmää varten
(1) 4 tukipistettä ilmatyynykuljetusjärjestelmää varten
(1)
(1)
