Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 4.4 Ko mpon enttivaunun sovittaminen piirilevyjen kuljetuskorkeute en 221 4.4.1 V aro-ohjeita 4 4.4.2 T yöka…
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.4 Komponenttivaunun sovittaminen piirilevyjen kuljetuskorkeuteen Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
220
4.4 Komponenttivaunun sovittaminen piirilevyjen kulje-
tuskorkeuteen
Komponenttivaunun voi säätää käden käänteessä seuraaville piirilevyjen kuljetuskorkeuksille:
900 mm 4
930 mm (vakiokorkeus) 4
950 mm (SMEMA-korkeus) 4
4
Kuva 4.4 - 1 Komponenttivaunu 60
(1) Piirilevyjen kuljetuskorkeuksille 900, 930 ja 950 mm tarkoitetut poraukset.
(2) Komponenttipöytä
(3) M8-reiät asennusapukannattimen kiinnittämiseen
(1)
(2)
(3)
(3)
Käyttöohje SIPLACE SX1/SX2 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 4.4 Komponenttivaunun sovittaminen piirilevyjen kuljetuskorkeuteen
221
4.4.1 Varo-ohjeita
4
4.4.2 Työkalut ja apuvälineet
Komponenttivaunun korkeuden asettamiseen tarvitaan seuraavanlaisia työkaluja ja apuvälineitä:
– Asennuksen apuväline (tuotenro 03015976-xx)
– Nostolaitteisto komponenttivaunun pöydän nostamiseksi, kantovoima vähintään 80 kg
4.4.3 Komponenttivaunun korkeuden muuttaminen
4
Kiinnitä asennuksen apuväline kummallakin kuusiokoloruuvilla M8 x 50 komponenttipöytään.
Käytettävissä on kaksi eri porausta, jotka on tarkoitettu komponenttipöytää 60 ja komponent-
tipöytää 30 varten.
Ripusta nostolaitteen koukku silmukkaan.
Avaa kiinnitysruuvit ja nosta komponenttipöytä sopivalle korkeudelle.
Asenna kiinnitysruuvit paikalleen ja kiristä ruuvit.
VAROITUS
Komponenttivaunun korkeuden säätämiseen saavat ryhtyä vain tehtävään luvan saaneet
henkilöt!
Komponenttivaunujen korkeutta saavat säätää ainoastaan ASM:n teknikot tai muut toi-
menpiteen suorittamiseen luvan saaneet henkilöt.
Ota lisäksi huomioon voimassa olevat turvallisuustoimenpidemääräykset.
Poista kaikki syöttömoduulit komponenttipöydältä, mikäli tarkoituksenasi on säätää
komponenttipöydän korkeutta.
VAROITUS
Vaurioiden vaara!
Komponenttipöydän nostaminen ja laskeminen voivat johtaa muodonmuutoksiin.
Poista kaikki syöttömoduulit komponenttipöydältä.
Kiinnitä korkeuden muuttamiseen tarvittava asennusapukannatin komponenttipöy-
tään.
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE SX1/SX2
4.5 Tyhjän nauhan johdekanavan säätäminen komponenttien korkeutta vastaavasti Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos
10/2014
222
4.5 Tyhjän nauhan johdekanavan säätäminen kompo-
nenttien korkeutta vastaavasti

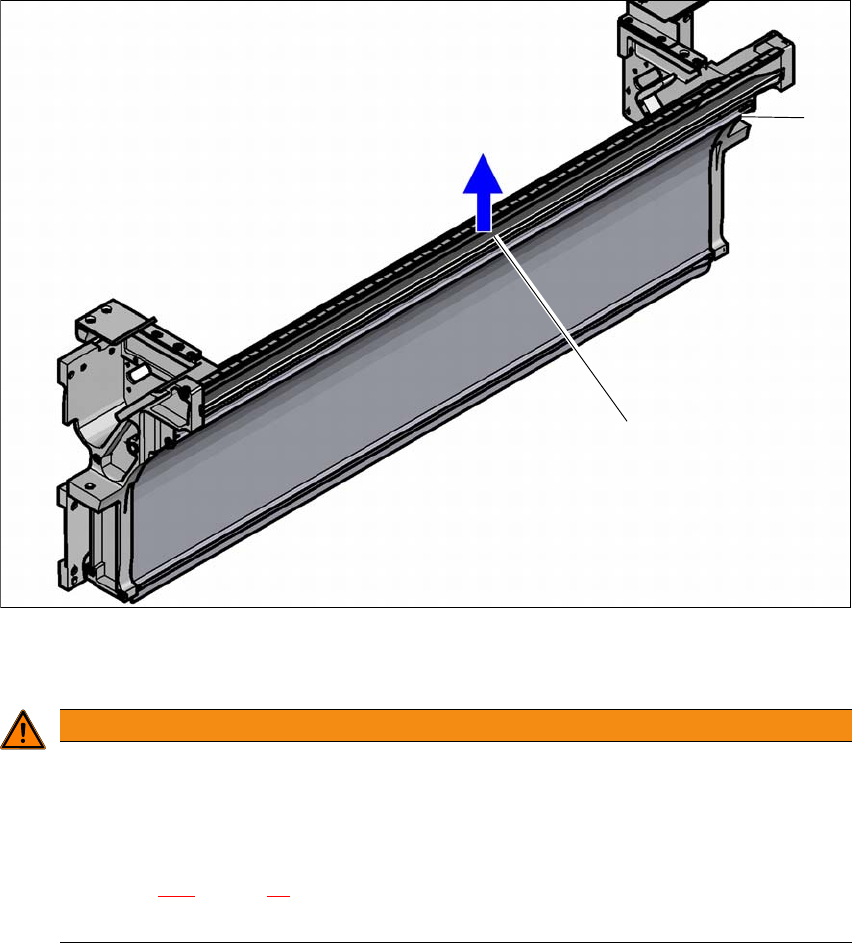

Jakolevy (1) poistettava, jos laitteistossa käytettävät syöttömoduulit käsittelevät nauhoja, joiden
taskukorkeus on yli 12 mm.
4
(1) Jakolevy nauhoille > 12 mm, irrotettavissa
(2) Kiinnitysruuvit
4
Avaa kiinnitysruuvit.
Vedä jakolevy pois paikaltaan.
VAROITUS
Jakolevyn poistaminen!
Sammuta automaatti pääkytkimestä irrottaessasi jakolevyä.
Irrota automaatti verkkosaannista ja paineilmahuollosta.
Estä mahdollisuus kytkeä automaatti uudelleen päälle siten kuin on kuvattu kappa-
leessa 2.11
, sivulla 88.
Odota niin pitkään, kunnes leikkaimen käyttöpaine on alentunut arvoon 0 MPa.
(1)
(2)
