Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 5.7 Valopylväät ja äänitorvi 249 5.7 V alopylväät ja äänitorvi 5.7.1 Yleistä V alopylväät ilmoittavat au…
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.6 Hälytystiedot ja online-ohje Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
248
5.6.4 Tilannekohtainen online ohje
Parhaillaan näytössä olevaa näkymää koskevat tiedot voi hakea näyttöön käynnistämällä aseman
tietokoneen opastusjärjestelmän. Tämä tapahtuu napsauttamalla kuvaketta . Näytölle
avautuu Opastusjärjestelmän pääikkuna hälytystietoineen. Tiedot koskevat näytöllä sillä het-
kellä olevaa sitä näyttöä, josta apu käynnistettiin. Sisällysluettelon, hakemiston ja hakutoiminnon
avulla voit hakea näyttöön kaikki online-ohjeen sisältämät tiedot.
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 5.7 Valopylväät ja äänitorvi
249
5.7 Valopylväät ja äänitorvi
5.7.1 Yleistä
Valopylväät ilmoittavat automaatin käyttötilat ja toimintahäiriöt. Äänitorvi
ilmoittaa äänimerkin avulla hälytyksen syntymisestä. SIPLACE-automaatteihin voidaan asentaa
joko kaksi- tai kolmivärinen valopylväs. Käytettävän (kaksi- tai kolmivärisen) valopylväsjärjestel-
män asetukset tapahtuvat automaattisen konfigurointitoiminnon avulla, ks. aseman ohjelmiston
asennusohje, tuotenumero 00196771-xx.
5.7.1.1 Kaksivärinen valopylväs (vakiomalli)

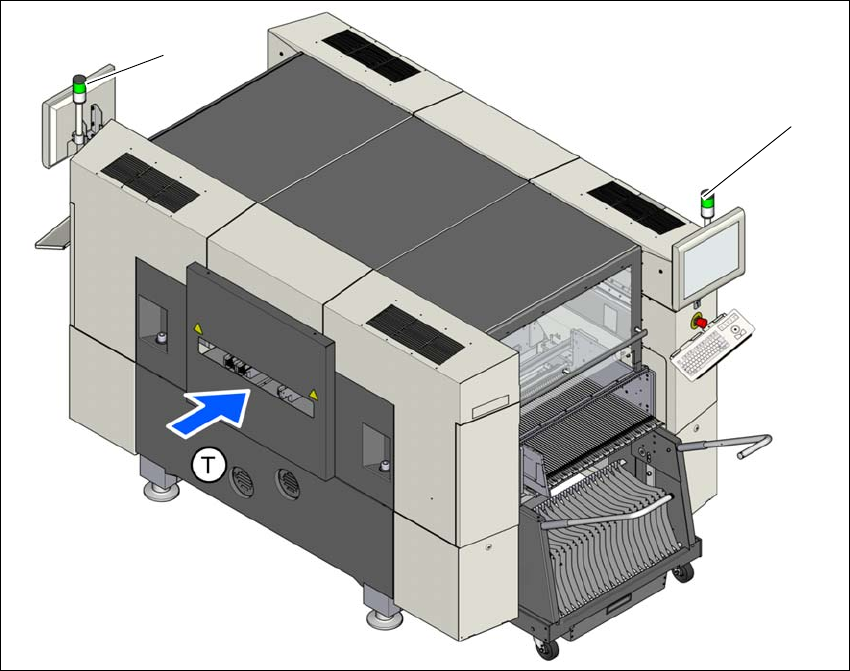

Kuva 5.7 - 1 Käyttötilojen ilmaisemisesta vastaavat valopylväät
L1 Valopylväs vasemmalla
L3 Valopylväs oikealla
T Piirilevyn kuljetussuunta
(L1)
(L2)
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.7 Valopylväät ja äänitorvi Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
250
5.7.1.2 Kolmivärinen valopylväs (valinnainen malli)

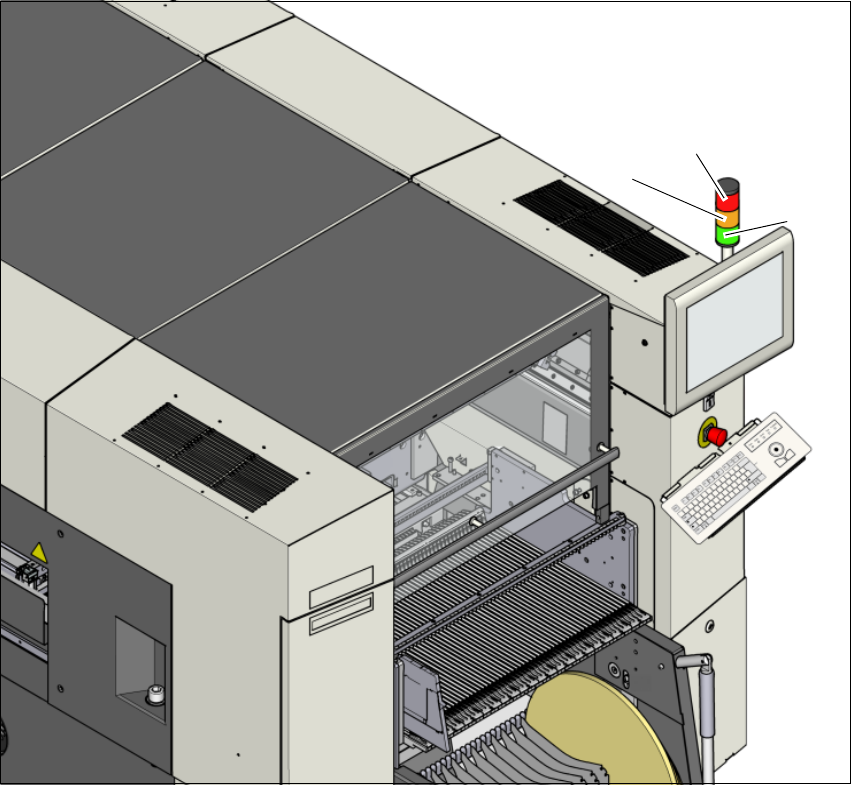

Kuva 5.7 - 2 Käyttötilojen ilmaisemisesta vastaavat valopylväät
L1 punainen merkkivalo
L2 keltainen merkkivalo
L3 vihreä merkkivalo
(L2)
(L1)
(L3)
