Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 5.9 Tarkastuskierros 261 5.9.5 Jakolevyjen sijoitt aminen nauhasäiliö ön Jakolevyssä on erilaisia reun…
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.9 Tarkastuskierros Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
260
5.9.4 Lisänauharullan pidike
5

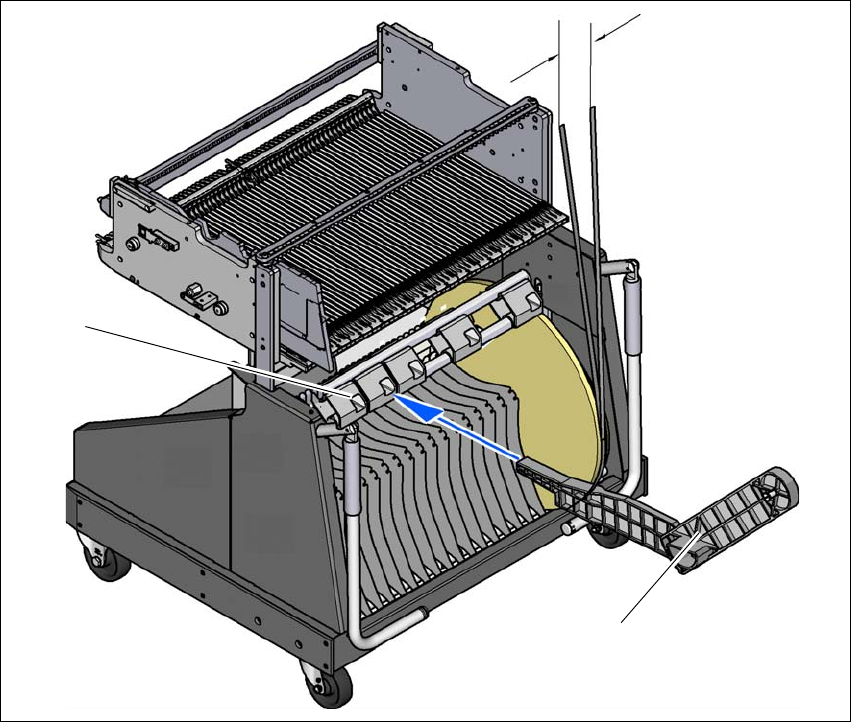

Kuva 5.9 - 2 Lisänauharullan pidike
(1) Lisänauharullan pidike, tuotenro 00141217-xx
(2) Pidikkeen kiinnityslaite
5
X-sarjan syöttömoduulit voivat työstää nauhoja ongelmitta, jos sivuttaispoikkeama syöttömoduu-
lin ja nauharullan välillä on alle 60 mm. Jos annetusta varustelusta johtuen maksimaalista sallittua
sivuttaipoikkeamaa ei voi noudattaa, suosittelemme, lisä-nauharullapitimen käyttämistä (kohta 1).
Pistä pidike yksinkertaisesti kiinnityslaitteeseen (kohta 2) ja työnnä sitä sivuttain kunnes, maksimi
sallittu poikkeama 60 mm on alittunut. Komponenttivaunussa on yhteensä 5 kiinnityslaitetta. Jo-
kaiseen nauharullapidikkeeseen voi sijoittaa 2 nauharullaa, joten nauhasäiliön yläpuolella voi olla
enimmillään kymmenen 15 tuuman (381 mm) nauharullaa.
Maks. 60 mm
(1)
(2)
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 5.9 Tarkastuskierros
261
5.9.5 Jakolevyjen sijoittaminen nauhasäiliöön
Jakolevyssä on erilaisia reunoja, ja se voidaan asettaa nauhakonttiin kahdella tavalla. Jos ko-
neessa käytetään pistoakseleita, pistoakseleille tarkoitut aukot jakolevyssä ovat ylhäällä (ks.
kohta 4 kuvassa 5.9 - 3
). Jos pistoakseleita ei käytetä, jakolevyn pyöristetty reuna on ylhäällä
(ks. kohta 5 kuvassa 5.9 - 3
).
Sijoita jakolevyt paikalleen kuvan 5.9 - 3 mukaisesti ja muista, että nauhasäiliön voi jakaa pie-
nimmillään 2 osaan. Näin vältät ladontavirheitä.
Tarkasta, että jakolevyt täyttävät saman merkkipaikan kaikilla kolmella johtokiskolla. Muutoin
jakolevy kallistuu tai taittuu.
5

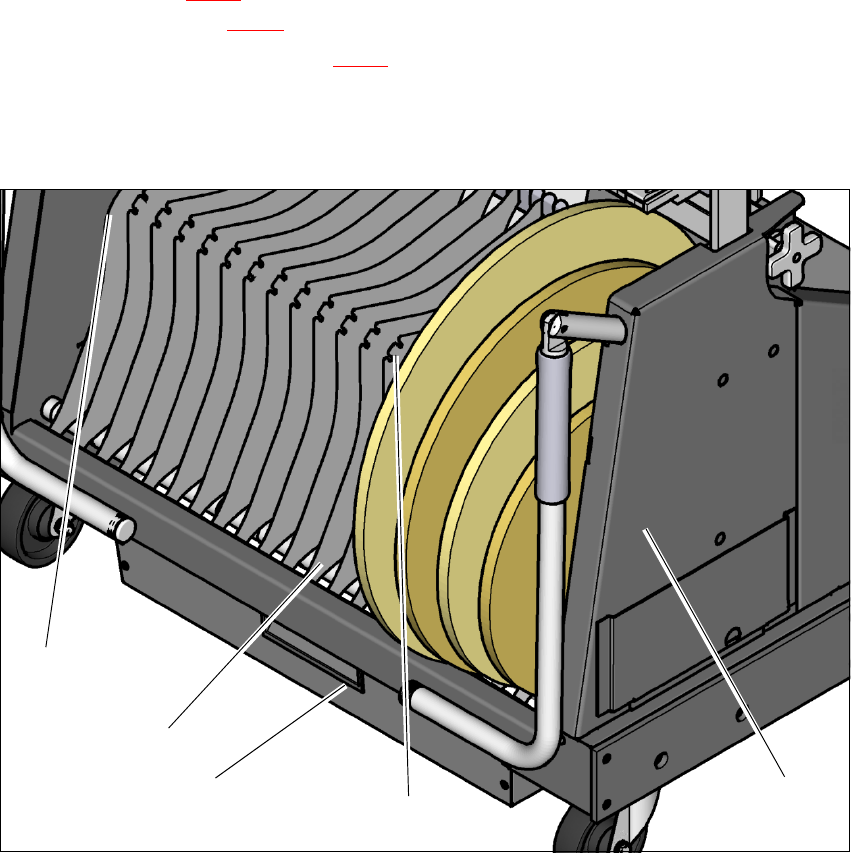

Kuva 5.9 - 3 Jakolevyt nauhasäiliössä
(1) jakolevyn sijainti ilman pistoakseleita
(2) Johtokisko jakolevyä varten
(3) nauhajäteastia
(4) Jakolevyn sijainti pistoakseleita käytettäessä
(5) Nauhasäiliö
(1)
(5)
(2)
(3)
(4)
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.10 Syöttömoduulien varustaminen Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
262
5.10 Syöttömoduulien varustaminen
5.10.1 Syöttömoduulien käsittelyä koskevia ohjeita
Syöttömoduulit ovat tarkkuuslaitteita. Käsittele syöttömoduuleja siksi varovaisesti.
Vältä syöttömoduulien kolhimista esteisiin.
Älä anna syöttömoduulien pudota.
Käytä huoltamiseen sopivia työkaluja.
5.10.2 X-syöttömoduulin ottaminen komponenttipöydältä
5
Kuva 5.10 - 1 X-syöttömoduulin ottaminen komponenttipöydältä
(1) Poistokahva
(2) Tilanäyttö
(3) LCD-näyttö
(4) Salpa X-syöttömoduulien lukitsemiseen
Käyttövalmiissa tilassa tilanäyttö (kohta 2 kuvassa 5.10 - 1
, sivu 262) on vihreä, jos X-syöttömo-
duuli sisältyy käytössä olevaan varustukseen. Tilanäyttö pysyy pimeänä, jos syöttömoduuli ei
kuulu senhetkiseen varusteluun.
(1)
(2)
(3)
(4)
