5.10 Syöttömoduulien varustaminen
5.10.1 Syöttömoduulien käsittelyä koskevia ohjeita
Syöttömoduulit ovat tarkkuuslaitteita. Käsittele syöttömoduuleja siksi varovaisesti.
Vältä syöttömoduulien kolhimista esteisiin.
Älä anna syöttömoduulien pudota.
Käytä huoltamiseen sopivia työkaluja.
5.10.2 X-syöttömoduulin ottaminen komponenttipöydältä
5

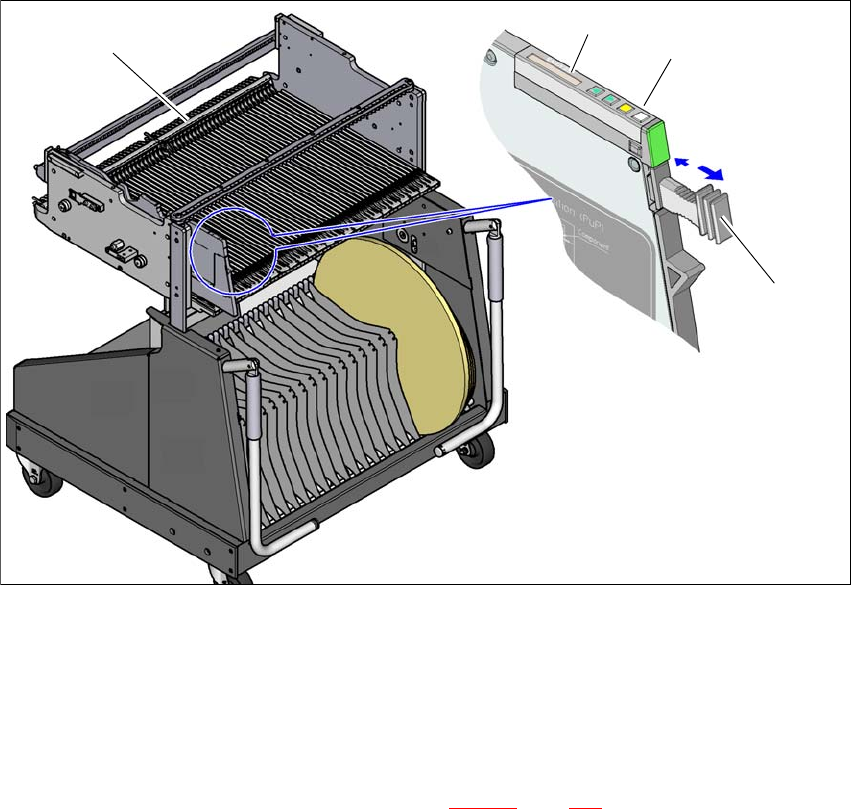

Kuva 5.10 - 1 X-syöttömoduulin ottaminen komponenttipöydältä
(1) Poistokahva
(2) Tilanäyttö
(3) LCD-näyttö
(4) Salpa X-syöttömoduulien lukitsemiseen
Käyttövalmiissa tilassa tilanäyttö (kohta 2 kuvassa 5.10 - 1
, sivu 262) on vihreä, jos X-syöttömo-
duuli sisältyy käytössä olevaan varustukseen. Tilanäyttö pysyy pimeänä, jos syöttömoduuli ei
kuulu senhetkiseen varusteluun.
(1)
(2)
(3)
(4)
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 5.10 Syöttömoduulien varustaminen
263
X-syöttömoduuli on lukittu komponenttipöytään salvan avulla, eikä sitä voi vetää pois. Jos haluat
ottaa syöttömoduulin komponenttipöydältä, toimi seuraavasti:
Paina poistokahvaa (kohta 1 kuvassa 5.10 - 1, sivu 262). Poistokahva ponnahtaa ulos ja tila-
näyttö sammuu.
Odota noin 1 sekunnin ajan, kunnes syöttömoduulin lukitus (kohta 4 kuvassa 5.10 - 1, sivu
262
) vapautuu.
Vedä syöttömoduuli poistokahvasta komponenttipöydältä. Jos odotat pidempään kuin n. 5
sek., niin syöttömoduuli lukitaan uudelleen. Tilanäyttöön syttyy punainen valo ja LCD-näyt-
töön (kohta 3 kuvassa 5.10 - 1
, sivu 262) ilmestyy ilmoitus "Handle --->>".
Työnnä poistokahva uudelleen sissään paikoilleen. Jos X-syöttömoduuli kuuluu senhetki-
seen varusteluun, tilanäyttöön syttyy vihreä valo ja LCD-näytölle tulee ratanumero ja askel-
luspituus.
Paina poistokahvaa (kohta 1 kuvassa 5.10 - 1, sivu 262) uudelleen ja vedä syöttömoduuli tä-
män jälkeen pois komponenttipöydästä.
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.10 Syöttömoduulien varustaminen Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
264
5.10.3 X-syöttömoduulin käyttö
5.10.3.1 X-syöttömoduulin tarkastaminen ennen käyttöä
Tarkasta seuraavat kohdat, ennen kuin asetat syöttömoduulin komponenttipöytään:
Syöttömoduulin on oltava moitteettomassa kunnossa.
Varmista kevyesti painamalla, että päällyskalvon vipu (kohta 2 kuvassa 5.10 - 2, sivu 265) ei
ole juuttunut paikalleen.
Varmista, että noutoikkunan alueella (kohta 3 kuvassa 5.10 - 2, sivu 265) ei ole irrallisia kom-
ponentteja.
5
Paina vipua (kohta 4 kuvassa 5.10 - 2, sivu 265) noutoikkunan avaamiseen (kohta 3 kuvassa
5.10 - 2
, sivu 265) hieman eteenpäin. Tällöin noutoikkunaa kohotetaan hieman.
5
Sulje noutoikkuna (kohta 3 kuvassa 5.10 - 2) palauttamalla vivun (kohta 4 kuvassa 5.10 - 2)
alkuperäiseen asentoonsa.
Poista irtonaiset komponentit komponenttipöydältä siveltimellä tai sopivalla suuttimella varus-
tetulla pölynimurilla.
5
Jos poistokahva (kohta 1) on vielä ulkona, työnnä se sisään lukitukseen.
OHJE
Tyhjennä komponenttijätelokero (kohta 5 kuvassa 5.10 - 2, sivu 265), ennen kuin ra-
vistat komponentit pois syöttömoduulista.
OHJE
Kireällä oleva päällyskalvo kuljettaa paikalleen asennetun nauhan eteenpäin ja tuo kom-
ponentit esiin.
Älä paina vipua, jos nauha on laitettuna sisään.
OHJE
Jos nauha on jo laitettuna sisään, leikkaa se lyhyeksi syöttömoduulin etureunasta.
