Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 5.14 Komponenttien täydentämin en 281 5.14 Kompo nenttien täydentäminen T ietoa viivakoodilla varustettu…
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.13 Kaistavirheiden välttäminen Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
280
5.13.3 Komponenttien koordinaattijärjestelmä ja noutokulma
5
Kuva 5.13 - 1 Komponentin sijainti ja noutokulma
Erikoiskom-
ponentti
Tankomaka-
siini:
Siru-
komponentit
polaroitu
0402
2220
Anodi täytyy olla suun-
nattu positiiviseen X-
akseliin.
Kotelotyyppi 0°-määritelmätila
Asento syötössä
Noutokulma/
pipettikulma
Nauha
SOT 23
Tankomaka-
siini:
Nauha
Nauha
SO-IC
DIL-IC
SOT 194
Nauha
Aukot
Y
X
Y
X
Y
X
Y
X
Y
X
90°
90°
0°
90°
-90°
0°
Käyttöohje SIPLACE SX1/SX2 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 5.14 Komponenttien täydentäminen
281
5.14 Komponenttien täydentäminen
Tietoa viivakoodilla varustettujen tai viivakoodittomien komponenttien täydentämisestä on saata-
vissa online-ohjeesta.
Huolehdi nauhasyöttömoduulien kohdalla aina nauhan jatkamisesta sopivalla hetkellä, jotta
syöttömoduulit eivät ehdi tyhjentyä.
Älä tosin jatka nauhoja liian aikaisin, sillä jatkamisen jälkeen kelatessasi vanhan nauhan
pään uuteen kelaan voi olla, että uuden nauhan kela tulee liian täyteen, nauha luistaa kelasta
ja tarttuu kiinni. Tämä aiheuttaisi tietyissä tapauksissa noutovirheitä ja kohonneita seisokkiai-
koja.
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE SX1/SX2
5.15 Komponenttivaunun telakointi tai irrottaminen Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
282
5.15 Komponenttivaunun telakointi tai irrottaminen
5.15.1 Turvallisuusohjeita komponenttivaunun telakointiin ja irrotukseen
5
5

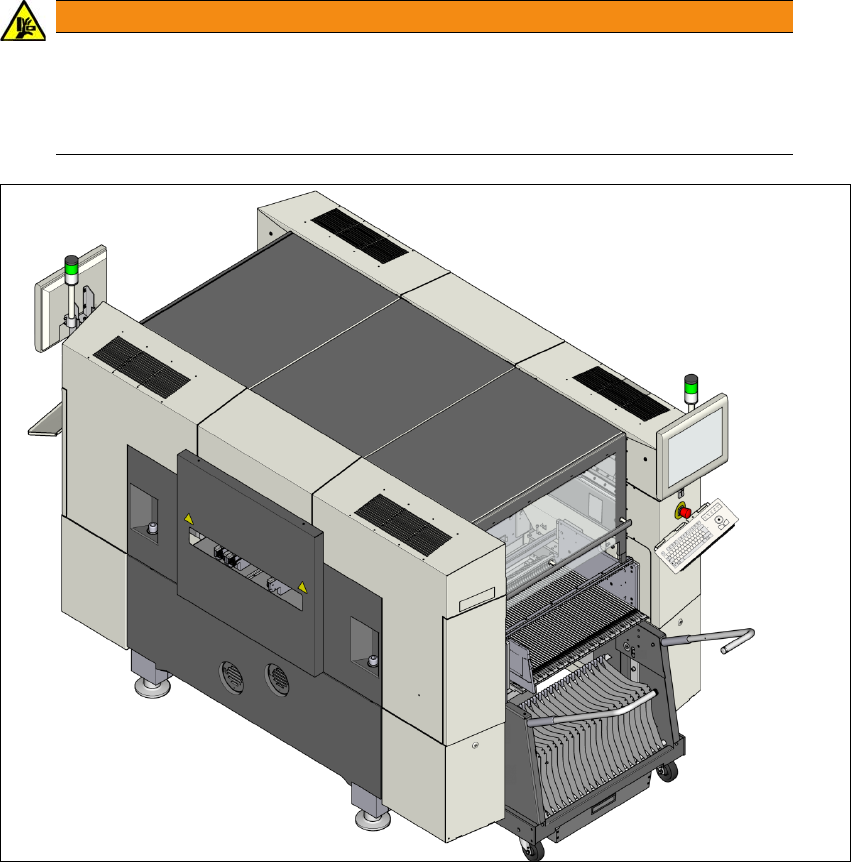

Kuva 5.15 - 1 Komponenttivaunujen telakointia ja irrottamista koskevia turvallisuusohjeita
Komponenttivaunun voi telakoida vain, jos suojakannet ovat kiinni.
VAROITUS
Ruhjeiden vaara!
Komponenttivaunun telakoinnin ja irrottamisen yhteydessä esiintyy ruhjoutumisen
vaara.
Telakoi ja irrota komponenttivaunu aina vain yksin.
