6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2 6.1 Pipetinvaihtajat Ohjelmistoversios ta SR.706.1 SP1 alkaen Painos 10/2014 292 6.1.1.3 SIPLACE SpeedS tar -pä ähän t arkoitettujen pipetinvaiht ajien sijainti SX2-automaa-…
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtajat
291
6.1.1.2 Tekniset tiedot
6
Pipetinvaihtaja SIPLACE SpeedStar -päähän
Mitat (pituus x leveys x korkeus) 314 mm x 94,5 mm x 68,6 mm
Pipettipaikkojen lukumäärä 48
Pipettimakasiinien lukumäärä 4
Pipettityypit 10xx, 11xx ja 12xx
Pipettien vaihtoaika noin 2 s / pipetti
Paineilmaliitäntä 0,45 MPa (4,5 bar)
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.1 Pipetinvaihtajat Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
292
6.1.1.3 SIPLACE SpeedStar -päähän tarkoitettujen pipetinvaihtajien sijainti SX2-automaa-
tissa
6

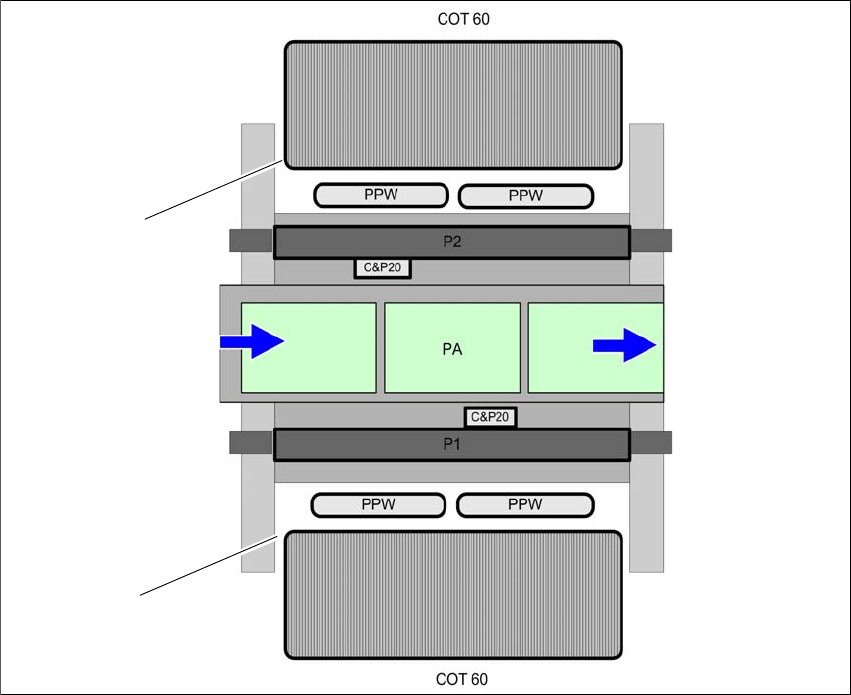

Kuva 6.1 - 2 SIPLACE SpeedStar -päähän tarkoitettujen pipetinvaihtajien sijainti - esimerkki
(1) komponenttivaunu sisimmäisessä asemassa
(PPW) Pipetinvaihtaja
(PA) Ladonta-alue
(1)
(1)
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtajat
293
6.1.1.4 Asennus
SX-automaateissa käytettävät pipetinvaihtajat on kiinnitetty aina komponenttivaunun sisäänveto-
yksikköön.
6

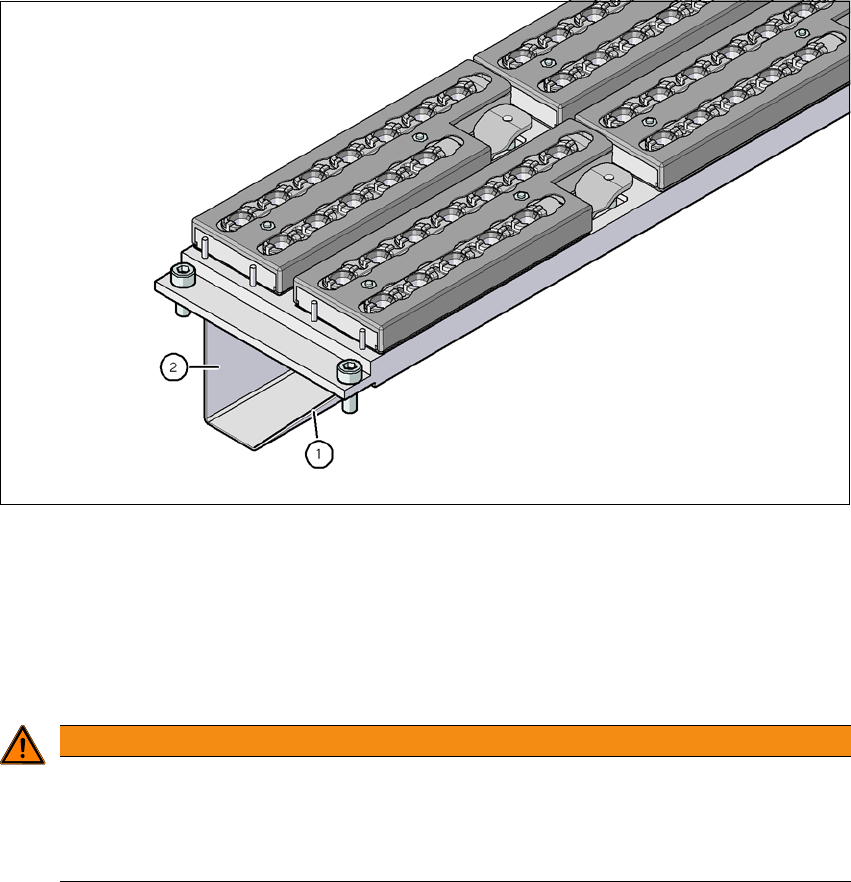

Kuva 6.1 - 3 Asennuspaikka
(1) Vino sivu on komponenttivaunun sisäänvetolaitteen suunnassa
(2) Pystysuora sivu on piirilevykuljettimen suunnassa
Asenna pipetinvaihtaja siten, että vino sivu osoittaa komponenttivaunun sisäänvetolaitteen
suuntaan.
6
VAROITUS
Ladontapään törmäysvaara sekakokoonpanojen yhteydessä!
Sekakokoonpanojen yhteydessä esiintyy ladontapään törmäysvaara.
Asenna jokaisen ladontapään yhteyteen vain siihen kuuluva pipetinvaihtaja, joka on
varustettu asianomaiseen ladontapäähän kuuluvilla pipettimakasiineilla.
