Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtajat
297
6.1.2 Pipetinvaihtaja ladontapäähän SIPLACE MultiStar
Tuotenro 00519841-xx, pipetinvaihtaja CPP paikkaan 1 tai 2
Tuotenro 00519842-xx, pipetinvaihtaja CPP paikkaan 3 tai 4
tai 6
Tuotenro 03103649-xx, pipetinvaihtaja, perusrakenne CP/all - lyhyt
6
Kuva 6.1 - 6 Pipetinvaihtaja päämalleihin SIPLACE MultiStar ja SpeedStar
(1) Pipettimakasiini 20xx-pipetille
(2) Pipettimakasiini 28xx-pipetille
6.1.2.1 Kuvaus
Makasiinit ovat yhteisellä kannatinlevyllä. Ne on keskitetty kahdella sylinteritapilla ja kiinnitetty
4:llä painonapilla. Jokaisessa makasiinissa olevan kahden kohdistusmerkin avulla määritetään
tarkka positio. Makasiinin kunnollista istuvuutta pipetinvaihtajan kannatinlevyn päällä valvotaan
mikrokytkimien avulla, jotta vältyttäisiin ladontapään törmäykseltä mahdollisesti koholla olevaan
makasiiniin. Kaikkien neljän makasiinipaikan tulee olla käytössä, sillä turvapiiri pysäyttää auto-
maatin siinä tapauksessa, että makasiineja puuttuu tai makasiinit eivät ole moitteettomasti paikal-
laan. Pipetinvaihtaja tunnistaa lisäksi pipettimakasiinien koodauksen perusteella, onko kyseessä
tyypin 20xx pipettimakasiini vai tyypin 28xx CCP-päähän tarkoitettu pipettimakasiini.
Pipettiasemalla komponentit voi puhaltaa pois MultiStar-pään pipeteistä. MultiStar-pään pipetit on
mahdollista vetää pois asemalta ja siirtää hävitettäväksi poistoastiaan.
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.1 Pipetinvaihtajat Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
298
Pipettimakasiini 20xx-pipetille 6
– Tuotenro 03066107-xx
6
Kuva 6.1 - 7 Pipettimakasiini 20xx-pipeteille - lukituslevy avattuna
(1) 12 pipettipaikkaa 20xx-pipeteille
(2) Kohdistusmerkit (näkyvissä vain lukituslevyn ollessa avattuna)
(3) Lukituslevy
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtajat
299
Pipettimakasiini 28xx-pipetille 6
– Tuotenro 03065782-xx
6

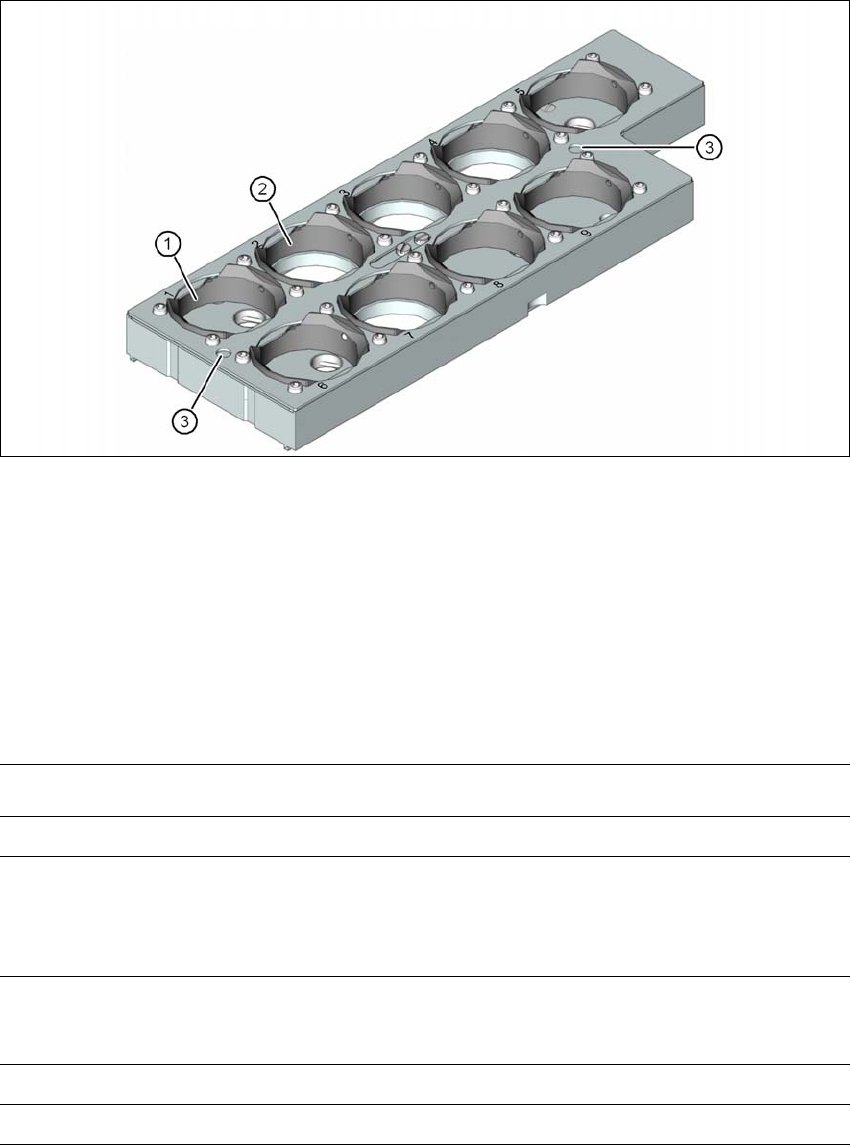

Kuva 6.1 - 8 Pipettimakasiini 28xx-pipetille
(1) 5 pipettipaikkaa 28xx-pipeteille, pipetin maks. pituus 12,5 mm
(paikkanumerot 1, 5, 6, 8 ja 9)
(2) 4 pipettipaikkaa 28xx-pipeteille, pipetin maks. pituus 20,0 mm
(paikkanumerot 2, 3, 4 ja 7)
(3) Kohdistusmerkit (näkyvissä vain lukituslevyn ollessa avattuna)
6.1.2.2 Tekniset tiedot
6
Pipetinvaihtaja ladontapäähän SIPLACE MultiStar
Mitat (pituus x leveys x korkeus) 314 mm x 94,5 mm x 72,25 mm
Pipettipaikkojen lukumäärä
Tyyppi 20xx 36
Tyyppi 28xx 9
Pipettityypit (vakiokokoonpano)
*a
*)a Pipettimakasiinien lukumäärää voi tarvittaessa muuttaa (esim. 4 x 28xx)
3 makasiinia, varustettu 20xx-pipeteil-
lä
1 makasiini, varustettu 28xx-pipeteillä
Pipettien vaihtoaika noin 2 s / pipetti
Paineilmaliitäntä 0,45 MPa (4,5 bar)
