Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtajat
303
6
Kuva 6.1 - 11 Makasiinin vaihto
(1) Makasiinin nostovipu
(2) Lieriötappi, asettuu makasiinin poraukseen
(3) Jousitappi makasiinien tunnistuksen ja turvasilmukan mikrokytkimen kytkemiseen
(4) Siirtomekanismin tappi, liikuttaa lukituslevyä
(5) painonappikuula
(6) Lieriötappi, asettuu makasiinin pitkittäisreikään
(7) Lukituslevy asennossa "makasiini lukittu"
6
6
Aseta makasiini painonappikuulien päälle (kohta 5 kuvassa 6.1 - 11, sivu 303).
Paina makasiinia tasaisesti alas niin, että painonappikuulat napsahtavat samanaikaisesti
kaikkiin painonappeihin.
OHJE
Työnnä lukituslevy asentoon "makasiini lukittu".
Kohdista makasiini ennen asentamista siten, että keskitystapit (kohdat 2 ja 6 kuvassa
6.1 - 11
, sivu 303) pystyvät asettumaan keskitysporaukseen ja pitkittäisreikään.
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.1 Pipetinvaihtajat Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
304
6.1.2.7 Asennon tunnistus
Jokaisessa pipetinvaihtajan makasiinissa on kaksi kodistusmerkkiä, yksi sijainnin määrittämiseen
ja yksi kulmasuunna määrittämiseen.
6

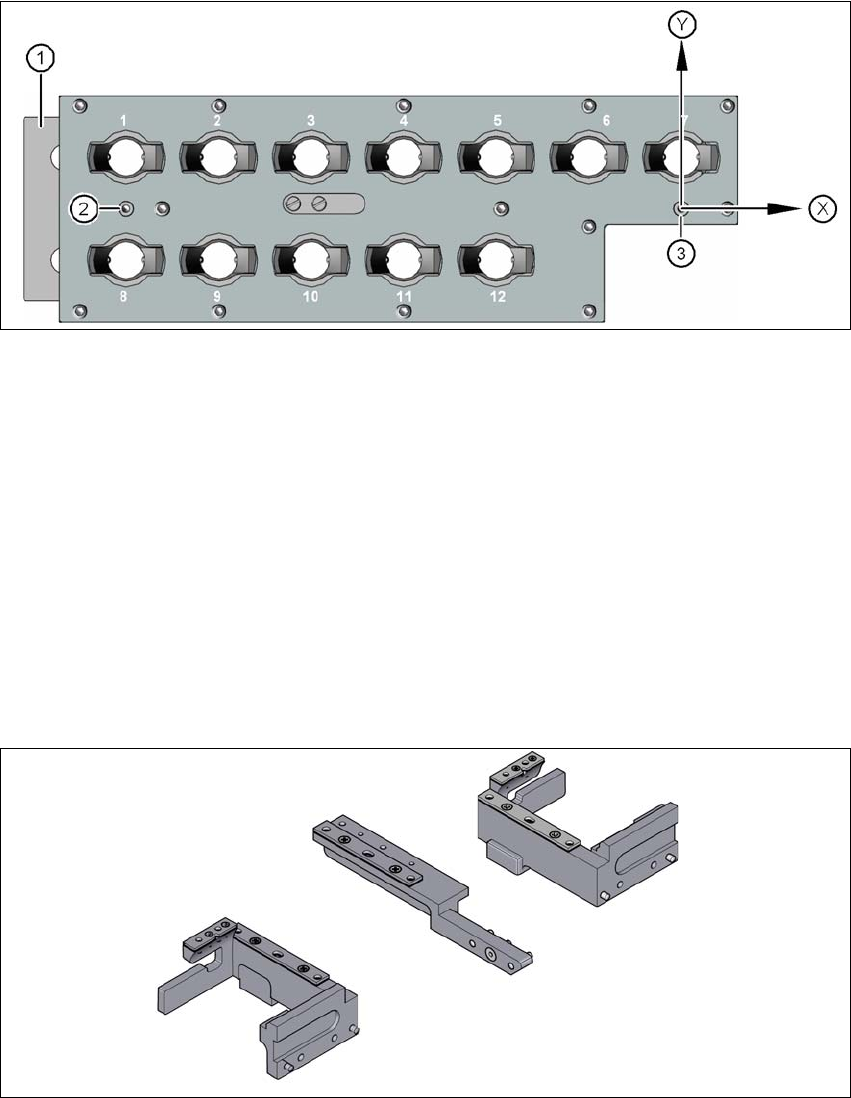

Kuva 6.1 - 12 Pipettimakasiini - kohdistusmerkit sijainnin ja kulmasuunnan määrittämiseen
(1) Lukituslevy asennossa "makasiini auki"
(2) Kohdistusmerkki kulma-aseman määrittämiseen
(3) Kohdistusmerkki aseman määrittämiseen
6.1.2.8 "Rivin 2" pipetinvaihtaja SIPLACE MultiStar -päähän
Tuotenro 00519842-xx, rivin 2 pipetinvaihtaja CPP, SX
"Rivin 2" pipetinvaihtajan voi asentaa seuraaviin paikoituspaikkoihin:
SX-automaatti: paikoituspaikat 1 ja 2
Jälkivarustelupaketti sisältää pipetinvaihtajan lisäksi asennussarjan.
6
Kuva 6.1 - 13 Asennussarja "rivin 2" pipetinvaihtajalle
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtajat
305
6.1.3 Pipetinvaihtaja SIPLACE TwinStar -päähän
Tuotenro 00519845-xx, pipetinvaihtaja TwinHead SX
Tuotenro 03005191-xx, makasiini 2 pipetille
Tuotenro 03001807-xx, makasiini 1 pipetille
6

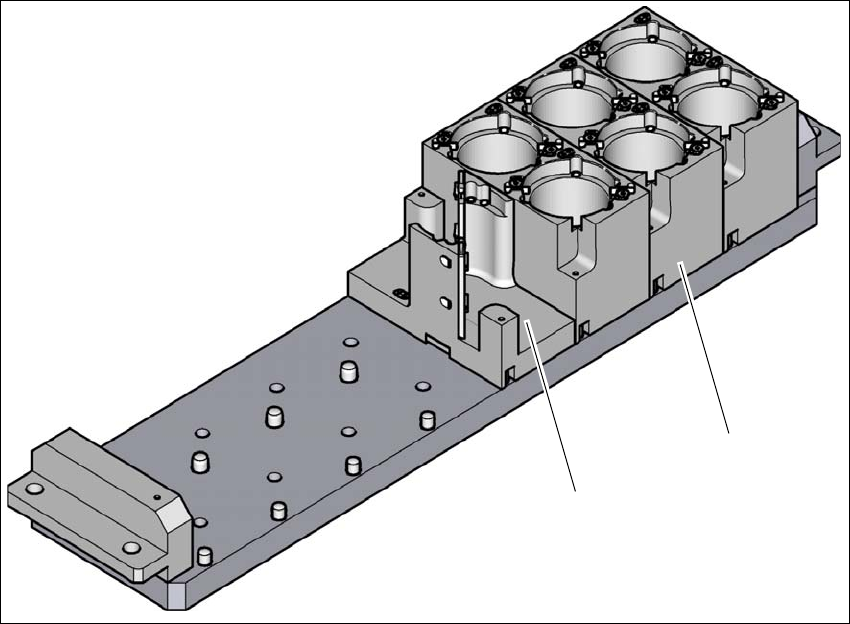

Kuva 6.1 - 14 Pipetinvaihtaja SIPLACE TwinStar -päähän
(1) Makasiini 2 pipettiä varten
(2) Makasiini 1 pipettiä varten
6.1.3.1 Kuvaus
Tässä pipetinvaihtajassa on tavallisesti kolme pipettimakasiinia, joista jokainen on varustettu kah-
della pipettipaikalla, samoin kuin yksi pipetinvaihtaja, joka on varustettu yhdellä pipettipaikalla.
Neljä pipettimakasiinia on vapaasti käytettävissä, ja ne voi varustaa pipettimakasiineilla, joissa on
yksi, kaksi tai kolme pipettipaikkaa.
Käytettävissä on kaksi makasiinityyppiä: vakiomakasiinit sekä erikoispipettejä tai tarraimia varten
tarkoitetut makasiinit. Makasiinit ovat yhteisellä kannattimella. Ne on keskiöity kulloinkin kahdella
sylinterinastalla ja kiinnitetty kahdella uppokantaruuvilla.
(1)
(2)
