6.1.3.3 SIPLACE TwinStar -päähän tarkoitettujen pipetinvaihtajien sijainti SX-automaatissa
6

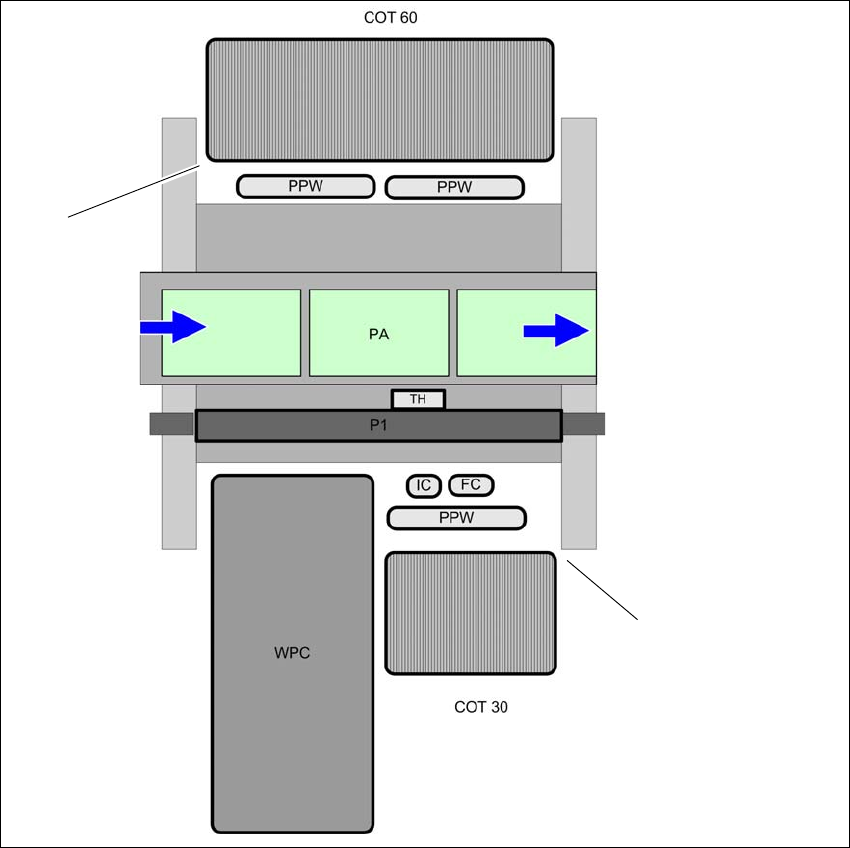

Kuva 6.1 - 15 SIPLACE TwinStar -päähän tarkoitettujen pipetinvaihtajien sijainti - esimerkki
6
(1) Komponenttivaunu 60 sisimmäisessä asemassa
(2) Komponenttivaunu 30 uloimmaisessa asemassa
(PPW) Pipetinvaihtaja
(PA) Ladonta-alue
(1)
(2)
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.1 Pipetinvaihtajat Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
308
6.1.3.4 Asennus
Pipetinvaihtaja on kiinnitetty komponenttivaunun syöttölaitteistoon.
6

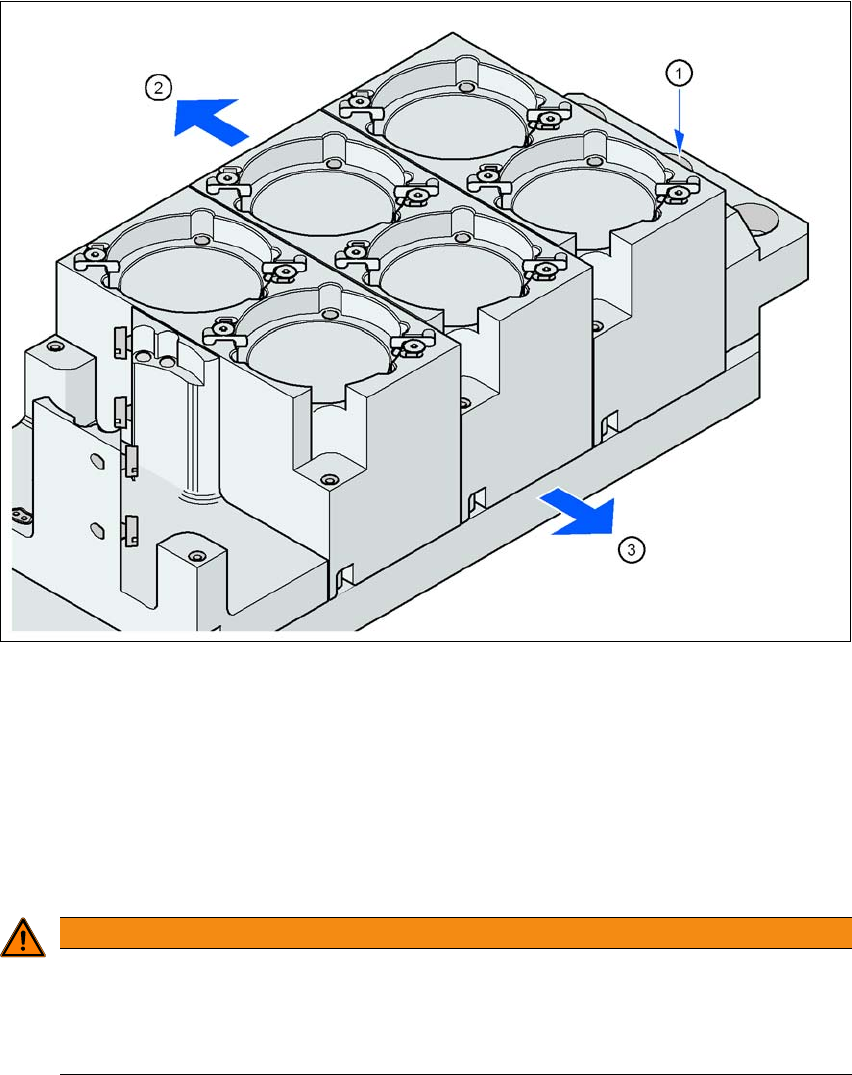

Kuva 6.1 - 16 Asennuspaikka
(1) Merkintäporaus
(2) Käyttäjän puoli
(3) Nuoli osoittaa PL-kuljetuksen suuntaan
6
Suuntaa pipetinvaihtaja niin, että merkintäreikä (kohta 1) on vasemmalla käyttäjän puolelta
katsottuna.
6
6
VAROITUS
Ladontapään törmäysvaara sekakokoonpanojen yhteydessä!
Sekakokoonpanojen yhteydessä esiintyy ladontapään törmäysvaara.
Asenna jokaisen ladontapään yhteyteen vain siihen kuuluva pipetinvaihtaja, joka on
varustettu asianomaiseen ladontapäähän kuuluvilla pipettimakasiineilla.
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtajat
309
6.1.3.5 Komponenttien poistosäilö ladontapäähän SIPLACE TwinStar
SIPLACE TwinStar:ille voi asentaa säiliön poisheitettäville komponenteille. Säiliö on sijoitettu Fi-
nepitch-näkömoduulin viereen.
6.1.3.6 Tarraimet ja erikoispipetit
SIPLACE-automaatit työstävät Standard-SMT -spektrin lisäksi myös komponentteja läpipisto-
asennustekniikassa (Through Hole Technology) ja OSC-komponenttejä (Odd Shaped Compo-
nents). ASM kehittää samalla jatkuvasti uusia erikoispipettejä ja tarraimia.
Erikoispipettejä tarjotaan kaikkiin ladontapäihin, jotta ladontatoimeksiannot voidaan suorittaa ko-
konaan suurimmalla nopeudella, tarkkuudella ja joustavuudella. Automaattipipettien käyttö vä-
hentää lisäksi varusteluaikoja, jotka pitenevät tuotteen vaihdon yhteydessä.
ASM:n valikoimiin kuuluu Pick&Place-päiden yhteyteen tarkoitettuja mekaanisia tarraimia. Me-
kaaniset tarraimet noutavat ja latovat sellaiset komponentit, joiden yläpinta ei sovellu pipettien
kautta tapahtuvaan imuun. Tarraimet on valmistettu kahdella tavalla, ja ne voidaan jakaa toimin-
tonsa mukaan kahteen ryhmään:
– Tarraimet, jotka kiinnittävät komponentin ulkoreunoilta, ja
– Tarraimet, jotka kiinnittävät komponentin sisäreunoilta.
Lisätietoja erikoispipeteistä ja tarraimista on saatavissa ASM:ltä. Myös erikoismakasiinien ja tar-
rainten teettämisen osalta voi ottaa yhteyttä ASM:ään.
