6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2 6.1 Pipetinvaihtajat Ohjelmistoversios ta SR.706.1 SP1 alkaen Painos 10/2014 312 6.1.4.3 12-segmenttiseen C&P-päähän t arkoitettujen pipetinvaiht ajien sijainti SX-autom…
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtajat
311
6.1.4.2 Tekniset tiedot
6
Pipetinvaihtaja 12-segmenttiseen SIPLACE C&P -päähän
Mitat (pituus x leveys x korkeus) 314 mm x 94,5 mm x 68,6 mm
Pipettipaikkojen lukumäärä 48
Pipettimakasiinien lukumäärä 4
Pipettityypit 3xxx
Pipettien vaihtoaika noin 2 s / pipetti
Paineilmaliitäntä 0,45 MPa (4,5 bar)
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.1 Pipetinvaihtajat Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
312
6.1.4.3 12-segmenttiseen C&P-päähän tarkoitettujen pipetinvaihtajien sijainti SX-automaa-
tissa
6

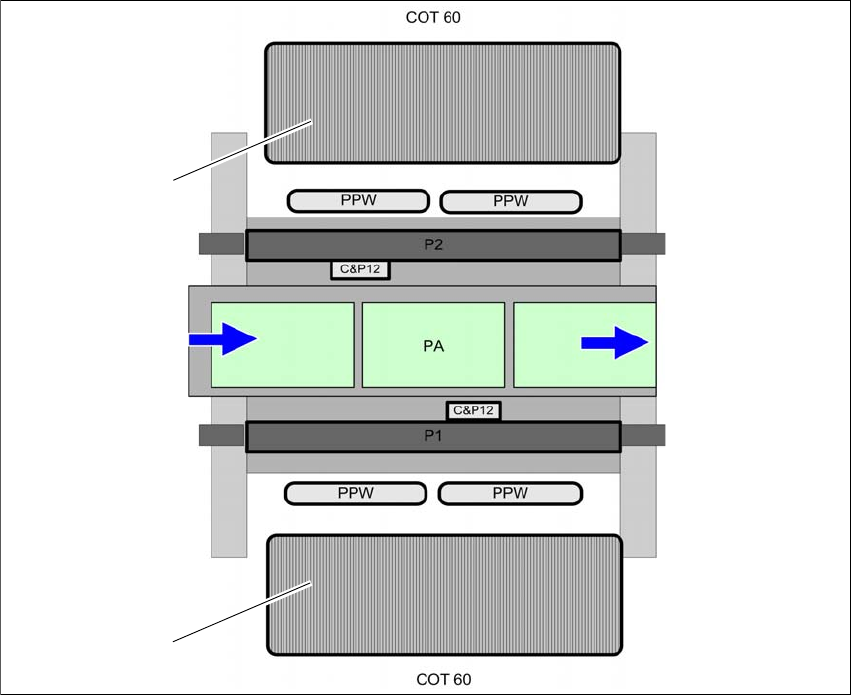

Kuva 6.1 - 18 12-segmenttiseen C&P-päähän tarkoitettujen pipetinvaihtajien sijainti - esimerkkinä SX2
6
(1) Komponenttivaunu (PA) Ladonta-alue
(PPW) Pipetinvaihtaja
(1)
(1)
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtajat
313
6.1.4.4 Asennus
SX-automaateissa käytettävät pipetinvaihtajat on kiinnitetty aina komponenttivaunun sisäänveto-
yksikköön.
6

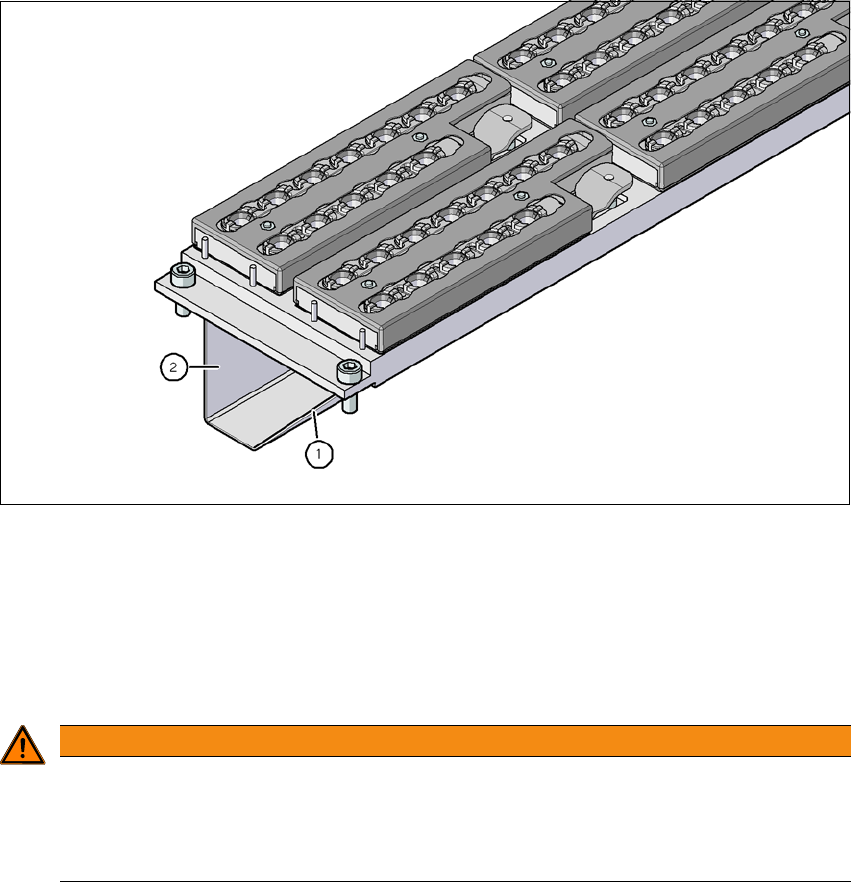

Kuva 6.1 - 19 Asennuspaikka
(1) Vino sivu on komponenttivaunun sisäänvetolaitteen suunnassa
(2) Pystysuora sivu on piirilevykuljettimen suunnassa
Asenna pipetinvaihtaja siten, että vino sivu osoittaa komponenttivaunun sisäänvetolaitteen
suuntaan.
6
VAROITUS
Ladontapään törmäysvaara sekakokoonpanojen yhteydessä!
Sekakokoonpanojen yhteydessä esiintyy ladontapään törmäysvaara.
Asenna jokaisen ladontapään yhteyteen vain siihen kuuluva pipetinvaihtaja, joka on
varustettu asianomaiseen ladontapäähän kuuluvilla pipettimakasiineilla.
