6.2 Waffle-Pack-vaihtolaite (WPC5/WPC6)
WPC5-yksikön toiminnot ja tekniset tiedot eivät juurikaan poikkea WPC6-yksiköstä. WPC6-yksi-
kössä on lisäksi jatkuvatoiminen moduuli.
6.2.1 Kuvaus
Waffle-Pack-vaihtolaite syöttää komponentit tasomakasiineihin siten, että tasomakasiinien varas-
toinnin ja automaattisen vaihdon yhteydessä ei kulu tarpeettomasti aikaa. 28 tasomakasiinin va-
paasti ohjelmoitavan käyttömahdollisuuden ansiosta kasvaa lisäksi myös käytettävissä olevien
komponenttien valikoima.
Waffle-Pack-vaihtolaitteeseen on integroitu liikuteltava alusta, minkä vuoksi vaihtolaitteen voi siir-
tää helposti muihin asetuspaikkoihin. Laite on toimitettaessa säädetty toimimaan automaatissa
käytettävällä piirilevyjen kuljetuskorkeudella. Laitteen voi kuitenkin myös muuntaa käden kään-
teessä toimimaan piirilevyjen kuljetuskorkeuksilla 900, 930 ja 950 mm. Vapaaksi jäänyt paikoitus-
paikka on varustettava 30-paikkaisella komponenttipöydällä.
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.2 Waffle-Pack-vaihtolaite (WPC5/WPC6) Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
318
6.2.2 Vaihtolaitteen WPC5 yleiskuva
Tuotenro 00119827-xx WPC5
6

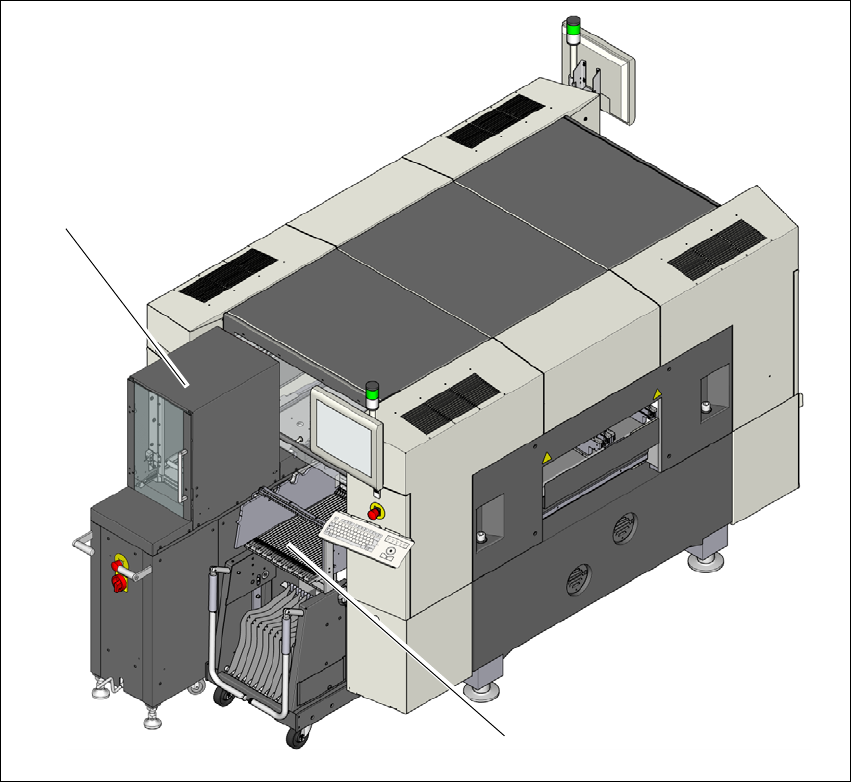

Kuva 6.2 - 1 WPC5 laitteessa SIPLACE SX1/SX2
(1) WPC5
(2) 30-kaistainen komponenttivaunu
(1)
(2)
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.2 Waffle-Pack-vaihtolaite (WPC5/WPC6)
319
6.2.3 Vaihtolaitteen WPC6 yleiskuva
Tuotenro 00119828-xx, WPC6 laitteessa SIPLACE SX1/SX2
6
Kuva 6.2 - 2 WPC6 laitteessa SIPLACE SX1/SX2
(1) WPC6
(2) Jatkuvatoiminen moduuli
(3) 30-kaistainen komponenttivaunu
(1)
(3)
(2)
