6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2 6.6 Telakointiasema SIPLACE SX -komponenttivaunulle Ohje lmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 334 6.6.2 T ekniset tiedot 6 Kuva 6.6 - 2 T elakointiasema, SIPLA…
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.6 Telakointiasema SIPLACE SX -komponenttivaunulle
333
6.6 Telakointiasema SIPLACE SX -komponenttivaunulle
6.6.1 Yleistä
Telakointiasema on esivarustelupaikan lisäkomponentti. Se muodostaa yhteyden esivarustelupai-
kan ja SIPLACE SX1/SX2 -automaatteihin sekä X-sarjan automaatteihin kuuluvan komponentti-
vaunun välillä. Telakointiasema mahdollistaa komponenttivaunun varustelun syöttömoduuleilla,
toimintatestauksen ja varustekontrollin. Aseman yhteydessä on mahdollista käyttää 30-, 40- ja 60-
kaistaisia komponenttivaunuja. Tämä edellyttää tarkoitukseen soveltuvien erotusmoduulien asen-
tamista.
Yksityiskohtainen kuvaus sisältyy SIPLACE SX -automaatteihin kuuluvien komponenttivaunujen
telakointiasemaa koskevassa käyttöohjeessa, tuotenro 00196691-xx.
6
Kuva 6.6 - 1 Telakointiasema, SIPLACE SX-sarja
(1) Telakointiasema
(2) Komponenttivaunu (60 kaistaa)
(1)
(2)
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.6 Telakointiasema SIPLACE SX -komponenttivaunulle Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
334
6.6.2 Tekniset tiedot
6
Kuva 6.6 - 2 Telakointiasema, SIPLACE SX-sarja - mitat
6
L1 Pituus 1038 mm
L2 Leveys 801,5 mm
L3 Korkeus keskitystappiin 859 mm piirilevyjen kuljetuskorkeudella 900
mm
889 mm piirilevyjen kuljetuskorkeudella 930
mm
909 mm piirilevyjen kuljetuskorkeudella 950
mm
Paino
Paineilman liitäntäarvot p
min
0,5 MPa (5,0 bar)
p
max
1,0 MPa (10,0 bar)
Paineilmaliitäntä Kytkentäpistoke KS 2-M5-A
Läpivirtaus
*a
5 Nl/min
Liitäntäjännite 88 - 264 V~
Taajuus maks. 63 Hz
Nimellisvirta maks. 2 A
Teho 0,23 kW
Sulakkeet 2 x 8 A
*)a Ilmakehän normaaliolosuhteissa 20°C ja 1013 hPa
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.6 Telakointiasema SIPLACE SX -komponenttivaunulle
335
6.6.2.1 Mitat komponenttivaunu telakoituna
6

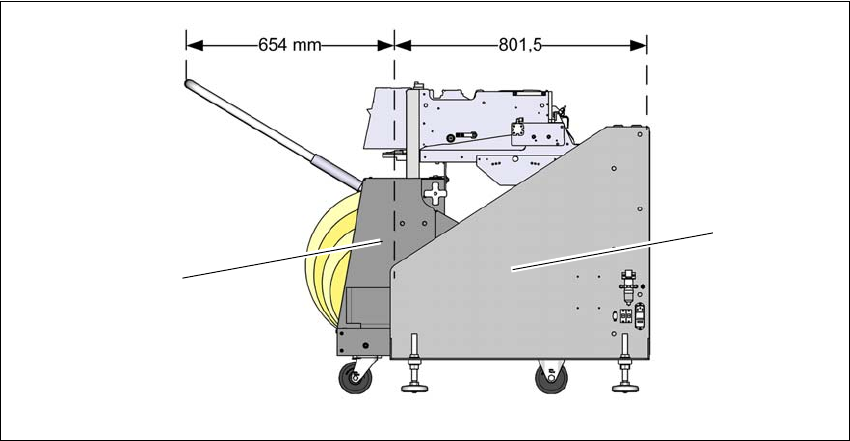

Kuva 6.6 - 3 Komponenttivaunulla varustettu telakointiasema, SIPLACE SX-sarja - mitat
(1) Komponenttivaunu
(2) Telakointiasema
(2)
(1)
