Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.7 Komponenttien poistosäiliön anturi 337 6.6.4 V aroituskyltit 206 6 – Merkki W206 kuvassa 6.6 - 4 , sivu 336 , tuot…
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.6 Telakointiasema SIPLACE SX -komponenttivaunulle Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
336
6.6.3 Varoituskyltit telakointiaseman yhteydessä
6

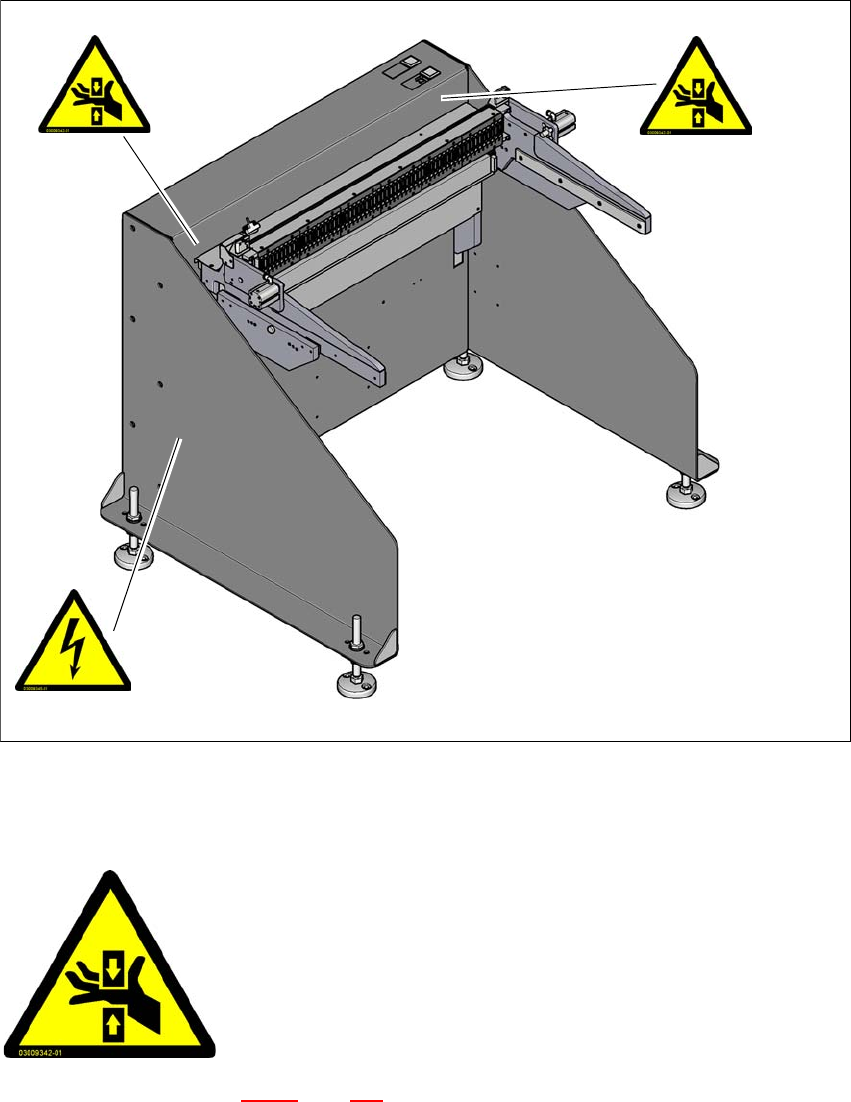

Kuva 6.6 - 4 Telakointiasema, SIPLACE SX-sarja - varoituskyltit
6.6.3.1 Varoituskyltti W203
6
– Merkki W203 kuvassa 6.6 - 4, sivu 336, tuotenro 03009342-01
– 2 kpl komponenttivaunuun SIPLACE SX tarkoitetun telakointiaseman yhteydessä
– 1 kpl sekä vasemmalla että oikealla puolella rungossa olevan energian- ja tiedonsiirtoliitän-
nän takana.
W 203
W 203
W206
6
6
6
RUHJEIDEN VAARA!
Tarttuminen voi johtaa käsivarsien ja käsien vammoihin.
Älä tartu toimivaan koneeseen
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.7 Komponenttien poistosäiliön anturi
337
6.6.4 Varoituskyltit 206
6
– Merkki W206 kuvassa 6.6 - 4, sivu 336, tuotenro 03009345-01
– 1 kpl komponenttivaunuun SIPLACE SX tarkoitetun telakointiaseman yhteydessä.
– 3 kpl energiansyöttöyksikön suojusten yhteydessä.
6.7 Komponenttien poistosäiliön anturi
Tuotenro 00519848-xx, komponenttien poistosäiliön valvonta
Komponenttien poistosäilön anturi vahtii, istuuko poistosäilö kunnolla kannattimessaan.
– Jos poistosäilö ei istu kunnolla, automaattia ei voi käynnistää.
– Jos poistosäilö hyppää pidikkeestään ladontaprosessin aikana, automaatti pysäytetään heti
päätörmäyksen estämiseksi.
Jokaista poistosäiliötä on mahdollista valvoa oman anturin avulla.
6
VAARALLISIA JÄNNITTEITÄ!
Merkityissä osissa on verkkojännite myös pääkytkimen ollessa
pois päältä kytkettynä.
Erota kone verkosta ennen huoltotöitä
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
OHJE
Valmistaja suosittelee valinnaisen anturin asentamista komponenttien poistosäiliötä var-
ten, mikäli koneessa käytetään SpeedStar-päätä.
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.8 SIPLACE High-Force Head Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
338
6.8 SIPLACE High-Force Head
Tuotenro 00119736-xx High-Force Head
6.8.1 Kuvaus
SIPLACE High-Force Head pystyy käsittelemään samalle kokoalueelle sijoittuvia komponentteja,
minkä lisäksi sen avulla on mahdollista päästä enimmillään 30 N:n asemointivoimiin. SIPLACE
High-Force Head:issa voidaan käyttää kaikkia niitä pipettejä ja tarttujia, joita myös vakio-TwinStar
käyttää.
6.8.2 Tekniset tiedot
6
Muilta osin ladontapäiden SIPLACE TwinStar ja SIPLACE High-Force Head tekniset tiedot eivät
poikkea toisistaan (ks. kappale 3.5.5.2
, sivu 125).
Ohjelmoitava asemointivoima 2,0 N - 10 N ± 10 %
yli 10 N - 30 N ± 15 %
