6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2 6.10 12-segmenttinen SIPLACE Collect&Place -pää Ohje lmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 344 6.10.3 T ekniset tiedot 6 12-segmenttinen SIPLACE Collect&…
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.10 12-segmenttinen SIPLACE Collect&Place -pää
343
6
Kuva 6.10 - 2 12-segmenttinen Collect&Place-pää - toimintoryhmät, osa 2
6
(1) Välijakajan piirilevy (kannen alla)
(2) Tähtikäyttö - DR-moottori
(3) Z-akselin moottori
(4) Venttiilin toimilaite
(5) Komponenttikamera C&P, tyyppi 30 (18 x 18) digitaalinen, suuri tarkkuus (vakiokamera)
6 Asemalaajennukset Käyttöohje SIPLACE SX1/SX2
6.10 12-segmenttinen SIPLACE Collect&Place -pää Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
344

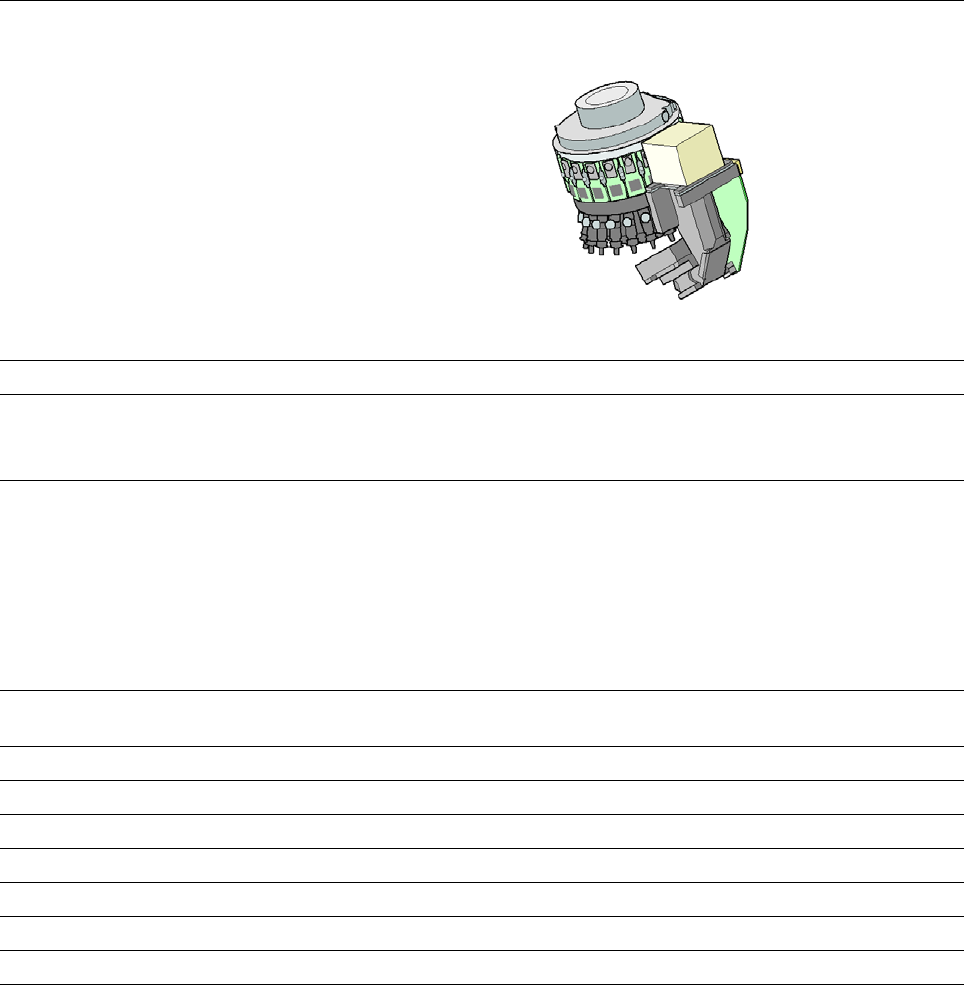

6.10.3 Tekniset tiedot
6
12-segmenttinen SIPLACE Collect&Place -
pää
varustettu komponenttikameran tyypillä 30
Komponenttien alue
*a
01005
*b
kokoihin flip-chip, bare die, PLCC44,
BGA, µBGA, TSOP, QFP, SO - SO32, DRAM
saakka
Komponenteille asetettavat vaatimukset
maksimikorkeus
jalkojen minimiväli
jalkojen minimileveys
pallojen minimiväli
pallojen minimihalkaisija
minimimitat
maksimimitat
maks. paino
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 mm x 0,2 mm
18,7 mm x 18,7 mm
2 g
Ohjelmoitava
asemointivoima
Pipettityypit 9xx
X-/Y-tarkkuus
*c
± 41 μm/3σ, ± 55 μm/4σ
Kulmatarkkuus ± 0,5°/3σ, ± 0,7°/4σ
Komponenttien alue 98,5%
Komponenttikameran tyyppi 30
Valaistustasot 5
Valaistustasojen säätömahdollisuuksia 256
5
*)a Huomioi myös, että ladottavissa olevaan komponenttispektriin vaikuttavat myös pad-geometria, asiakaskohtaiset standardit
ja komponenttien pakkaustoleranssit.
*)b 01005-paketilla varustettuna
*)c Tarkkuusarvot näytetään toteen koneen vastaanottotarkastuksen yhteydessä. Arvot vastaavat SIPLACE-laitteiden toimitus-
ja suoritesisällön perusteella määräytyviä olosuhteita.
Käyttöohje SIPLACE SX1/SX2 6 Asemalaajennukset
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 6.11 TwinStar-pään komponenttikamera, FC-kamera
345
6.11 TwinStar-pään komponenttikamera, FC-kamera
6.11.1 Kiinteä komponenttikamera P&P, tyyppi 25, 16 x 16, digitaalinen (FC-kamera)
Tuotenro 00119718-xx, kiinteä komponenttikamera 16x16, digitaalinen, tyyppi 25
6

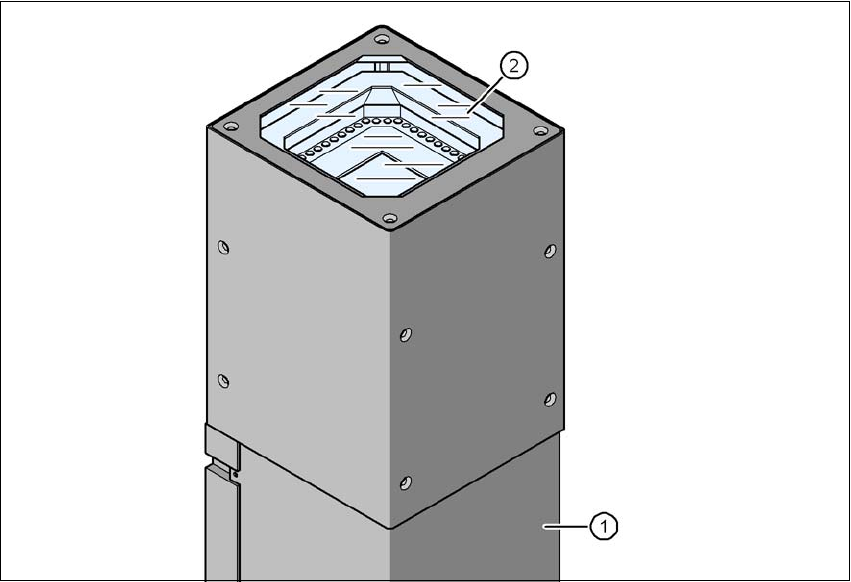

Kuva 6.11 - 1 Kiinteä komponenttikamera, P&P, tyyppi 25, 16 x 16, digitaalinen (FC-kamera)
(1) Kamerakotelo integroidun kameran ja kameravahvistimen kanssa
(2) Lasilevy - levyn alla valaistus- ja optiikkatasot
