Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 2.1 Turvallisuusohjeita
35
2
2.1.3.2 Henkilöturvallisuutta ja erityisesti käyttöhenkilöstön turvallisuutta koskevia huo-
mautuksia
Koneen käyttäjät saavat suorittaa ainoastaan sellaisia toimenpiteitä, joihin heitä on riittävästi
opastettu, ja jotka he täysin hallitsevat!
Älä milloinkaan avaa suojakantta, jos et täysin tunne koneen käyntiä tai toimintaa! Suojakan-
net saa avata käytön aikana vain silloin, kun sitä tässä käyttöohjeessa tai keskustelussa ase-
man ohjelmiston kanssa pyydetään!
Älä milloinkaan laita päällekytketyn aseman yhteydessä päätäsi tai käsiäsi portaalien ja nos-
topöytien liikealueelle!
Pidä turvallisuutesi vuoksi sellaista työpukua, joka on ammattiyhdistyksen ohjeiden mukai-
nen, siis ei avarahihaista vaatetusta, jne.
Pienennä vaaran riskiä siten, että pidä nauhoja, ketjuja tai kravatteja työpaikalla.
Pitkähiuksisten henkilöiden täytyy pitää hiussuojaa.
2
2.1.3.3 Laitteistojen ja laitteiden turvallisuudeksi
Minkäänlaatuisiin muutoksiin ei saa ryhtyä missään tapauksessa niin kauan kun ei ole täyttä
selvyyttä niiden vaikutuksesta laitteiston kokonaistoimintaan!
Asemien asentamisen, asetukset ja kunnossapidon saa suorittaa ainoastaan vastaavan kou-
lutuksen saanut henkilöstö!
VAROITUS
Käyttötarkoituksesta poikkeavan käytön aiheuttamat vakavat vammat ja esinevahingot!
Jos automaattia ei käytetä sille määritellyn käyttötarkoituksen mukaisesti, tästä voi olla
seurauksena vakavia vammoja ja huomattavia esinevahinkoja esimerkiksi portaalien tai
nostopöytien liikkumisen vuoksi.
Koneen turvallinen käyttö on mahdollista vain, jos käytöstä vastaa tehtävään pätevä hen-
kilöstö ja käyttö tapahtuu asianmukaisesti sekä kaikkien varo-ohjeiden mukaisesti.
Tietyt toiminnot koneella (esim. asennustyöt) vaativat tämän ohjeen sisällön ulkopuolelle
menevän koulutuksen.
VAROITUS
Vaarallinen jännite!
Automaatti on sähkökäyttöinen. Eräissä osissa esiintyy vaarallisia jännitteitä.
Piittaamattomuus ohjeista voi johtaa kuolemaan, vakaviin vammoihin ja/tai huomattaviin
esinevahinkoihin.
Kytke pääkytkin pois päältä ja erota automaatti syöttöverkosta, ennen kuin aloitat
työskentelyn sähköä johtavien osien parissa.
Lukitse automaatti kappaleen 2.11, sivu 88 , kuvauksen mukaisesti.
2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2
2.1 Turvallisuusohjeita Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
36
Suojalaitteita ei saa muuttaa. Etenkään suojakytkimiä ei saa missään tapauksessa tehdä toi-
mimattomiksi eikä suojalaitteita poistaa.Lasermoduuleja koskevat turvallisuusohjeet
Komponenteille, jotka joutuvat laser-luokitukseen, raukeaa käyttölupa, jos
– rakenneryhmän mekaaninen vaurioituminen on havaittavissa tai
– on suoritettu käsittely mekaniikassa tai rakenneryhmän sähköpiirissä. Vaurioitettu tai
puuttuva ruuvin varmistuslakka laserkomponenteilla (esimerkiksi suojalevyt, kiinnitys-
osat, asetuspotentiometrit) arvioidaan jo käsittelyksi.
– Laserkomponenttien vaihtoon saavat ryhtyä ainoastaan ASM Assembly Systems GmbH
& Co. KG:n huoltoteknikot tai ASM:n kouluttamat koneen haltijan huoltoteknikot.
– Lasermoduuleita koskevat korjaustyöt suoritetaan ainoastaan ASM:n tehtaalla.
2.1.4 Turvallisuusohjeita kestomagneeteille
X- ja Y-akselin lineaarimoottoreita varten käytetään voimakkaita kestomagneetteja.
2
2
2
2
VAARA
Automaatin sisällä esiintyvien kestomagneettikenttien aiheuttama hengenvaara!
Avoimet suojukset automaatin sisällä aiheuttavat hengenvaaran henkilöille, jotka käyttä-
vät passiivisia tai aktiivisia iImplantteja, kuten
– sydämentahdistinta
– kammiovärinän poistajia
– insuliinipumppuja jne.
Riskiryhmiin kuuluvien henkilöiden tulee välttää oleskelua automaatin välittömässä
läheisyydessä.
VAROITUS
Ruhjeiden vaara!
Ruhjevaara henkilöille, joilla on passiivisia metallisia siirrännäisiä (esim. levyt, ruuvit jne.).
Älä tartu tai kumarru koneeseen suojakansien ollessa avattuna.
Älä tuo metalliesineitä vaara-alueelle.
HUOMIO
Voimakkaiden kestomagneettikenttien aiheuttama tietojen menetys!
Voimakkaat magneettikentät voivat aiheuttaa tietovälineiden tai pankkikorttien sisältä-
mien tietojen tuhoutumisen.
Älä tuo tietovälineitä ja pankkikortteja koneen lähelle.
Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 2.1 Turvallisuusohjeita
37

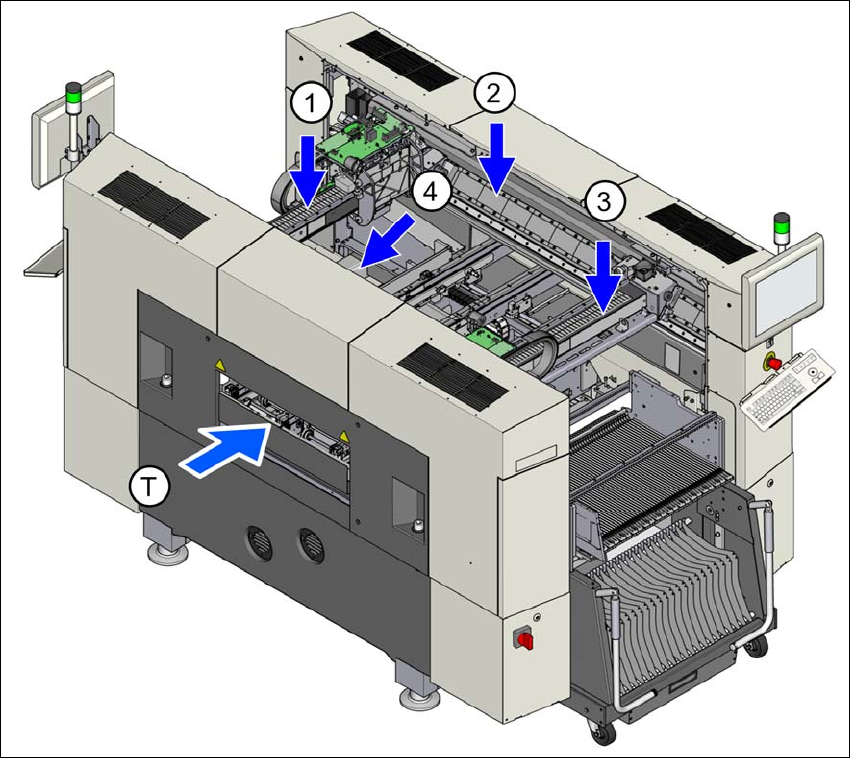

Kuva 2.1 - 1 Lineaarikäyttöjen kestomagneettien sijainti
(1) X-lineaarimoottorin kestomagneetit portaalin 2 päällä
(2) Portaalin 1 ja portaalin 2 Y-lineaarimoottorin kestomagneetit (irto- tai kiintolaakereita varten)
(3) X-lineaarimoottorin kestomagneetit portaalin 2 päällä
(4) Portaalin 1 ja portaalin 2 Y-lineaarimoottorin kestomagneetit (irto- tai kiintolaakereita varten)
(T)Piirilevyn kuljetussuunta
