2.2.5 Varoituskyltit virtalähteen ja muuntajan yhteydessä
2
Merkki W206 kuvassa 2.2 - 6, sivu 47 tuotenro 03009345-01 (lukumäärä automaattia kohti: 2).
Merkki W206 kuvassa 2.2 - 8
, sivu 49 tuotenro 03009345-01 (lukumäärä automaattia kohti: 2).

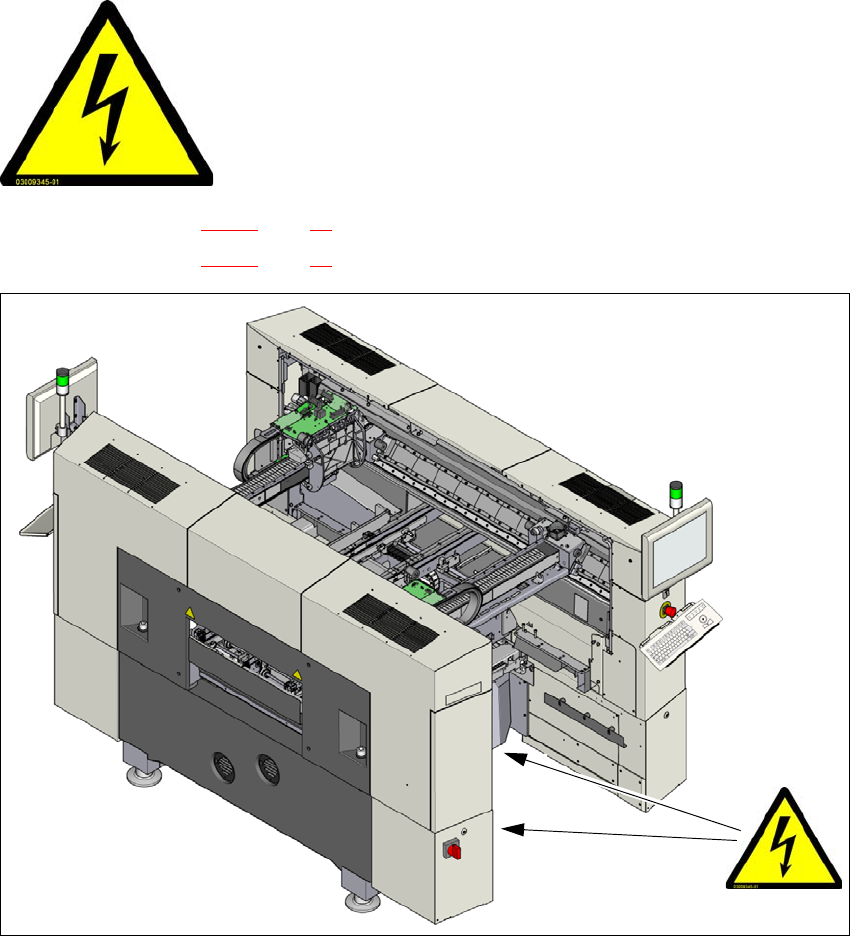

Kuva 2.2 - 6 Varoituskyltti W206, muuntajan ja virtalähteen suojus
Merkki W206, muuntajayksikön suojuksen edessä
Merkki W206, virtalähteen sivusuojuksessa
VAARALLISIA JÄNNITTEITÄ!
Merkityissä osissa on verkkojännite myös pääkytkimen ollessa
pois päältä kytkettynä.
Erota kone verkosta ennen huoltotöitä
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
W206
2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2
2.2 Varoituskyltit Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
48
2.2.5.1 Varoituskyltit W206, W250, W251 sektoriovien sisäpuolella
2

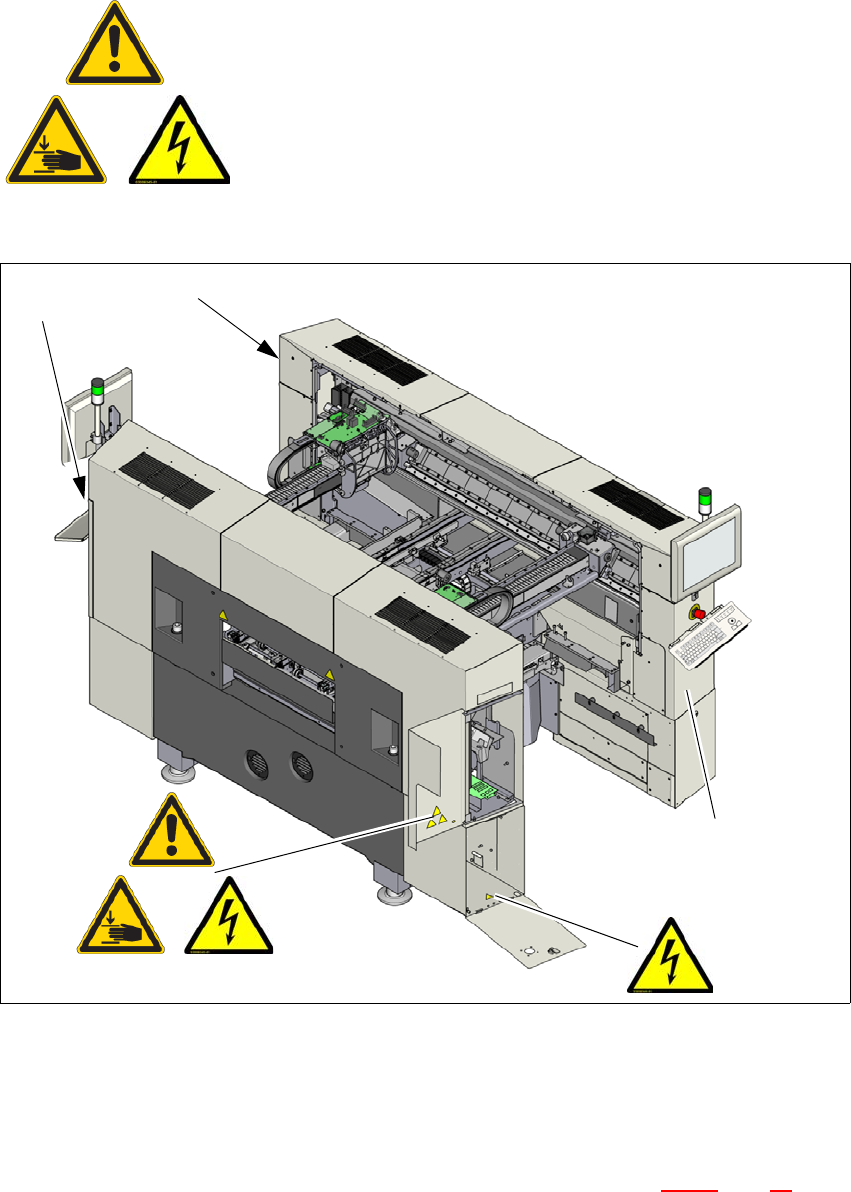

Kuva 2.2 - 7 Varoituskyltit sektorien ovien sisäpuolella
Merkki W251, sektorien ovien sisäpuolella, tuotenro 03079298-xx
Merkki W250, sektorien ovien sisäpuolella, tuotenro 03079262-xx
Merkki W206, sektorien ovien sisäpuolella, tuotenro 03009345-xx
Merkki W206, koneen sisäpuolella olevassa virtalähteessä (ks. myös kuva 2.2 - 8
, sivu 49 )
Koneen saa käynnistää vain, jos pysäytin on asennettu paikalleen
ja ovet ovat kiinni.
(W250)
(W206)
(W251)
W206
W250, W251, W206
oven sisäpuolella
W250, W251, W206
oven sisäpuolella
(W250)
(W206)
(W251)
Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 2.2 Varoituskyltit
49
2.2.5.2 Varoituskyltti W211
2
Tuotenro 03009351-01 (lukumäärä automaattia kohti: 2)
Merkki W211 kuvassa 2.2 - 8
, sivu 49 tuotenro 03009351-01.

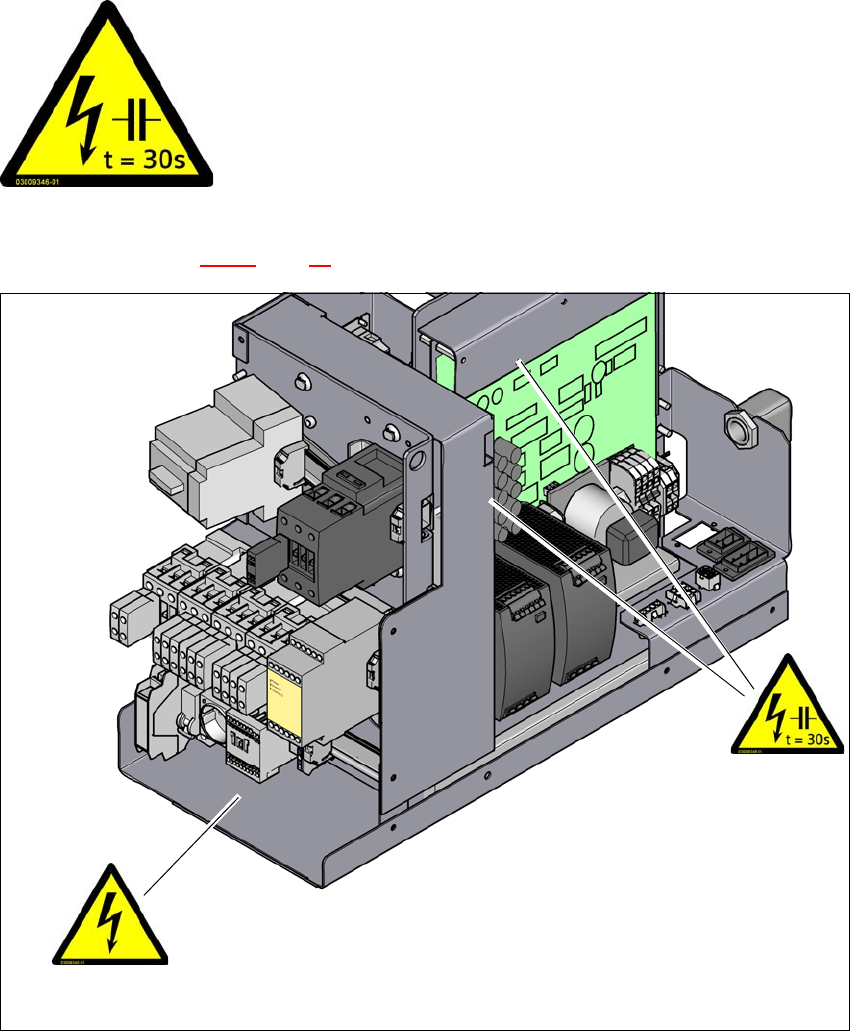

Kuva 2.2 - 8 Varoituskyltti W206, W211 virtalähteen yhteydessä
– W211 sulake- ja jakokortin A3 yhteydessä.
– W211 kytkentävirran rajoittimen A1 suojuksessa.
– W206 virtalähteen etupuolella
2
2
VERKKOJÄNNITE!
Kytke pääkytkin pois päältä ja odota 30 sekuntia, kunnes kon-
densaattorit ovat purkautuneet.
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
