Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 2.7 Turvalaitteet
77
2.7.5 Kosketussuoja
2.7.5.1 Kosketussuoja paikoituspaikoissa
2

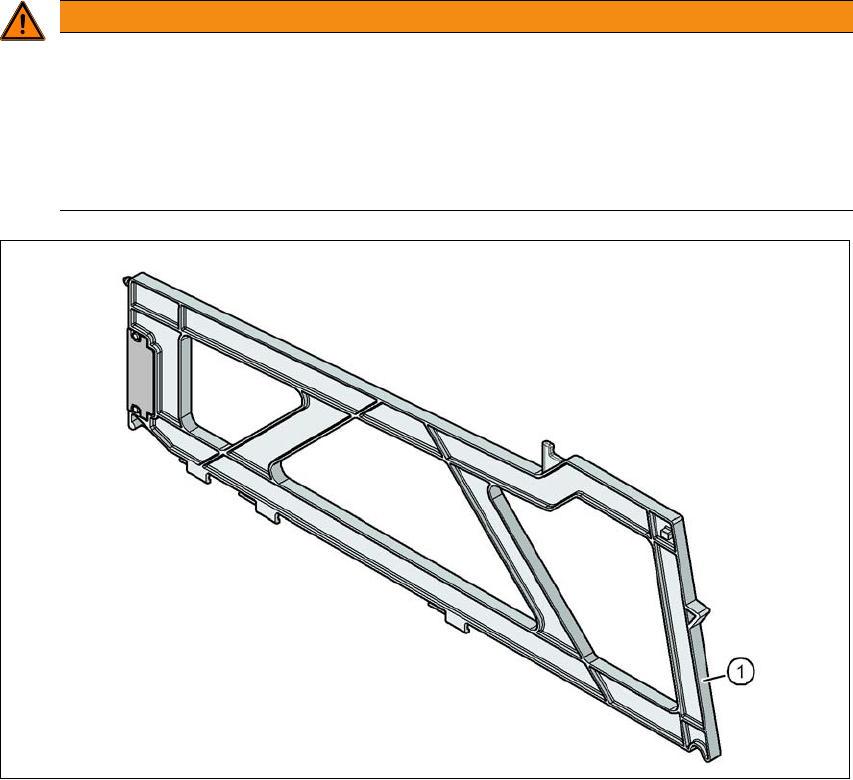

Kuva 2.7 - 9 Kosketussuoja komponettivaunun paikoituspaikoissa
2
(1) Dummy Feeder SIPLACE X, tuotenro 00141226-xx
VAROITUS
Käyttö
Joka toisen paikoituspaikan varaaminen varmistaa käyttöturvallisuuden!
SIPLACE SX1/SX2 -automaattien komponenttivaunun käyttö on turvallista, jos vähintään
joka toiseen vapaaseen paikoituspaikkaan on sijoitettu syöttömoduuli tai kosketussuoja
(Dummy-Feeder).
Varusta joka toinen vapaa paikoituspaikka kosketussuojalla myös siinä tapauksessa,
että kone on varustettu tasomakasiinien kannattimella.
2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2
2.8 Jäännösjännitteet ja purkautumisajat automaatissa Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
78
2.8 Jäännösjännitteet ja purkautumisajat automaatissa
Jos hätäpysäytyspainiketta painetaan tai automaatti kytketään pois päältä, portaaliakselien 260
V:n välipiirijännite ja tähtiakselien 150 voltin välipiirijännite putoaa nopeasti vaarattomien jäännös-
jännitteiden tasolle.
2
2

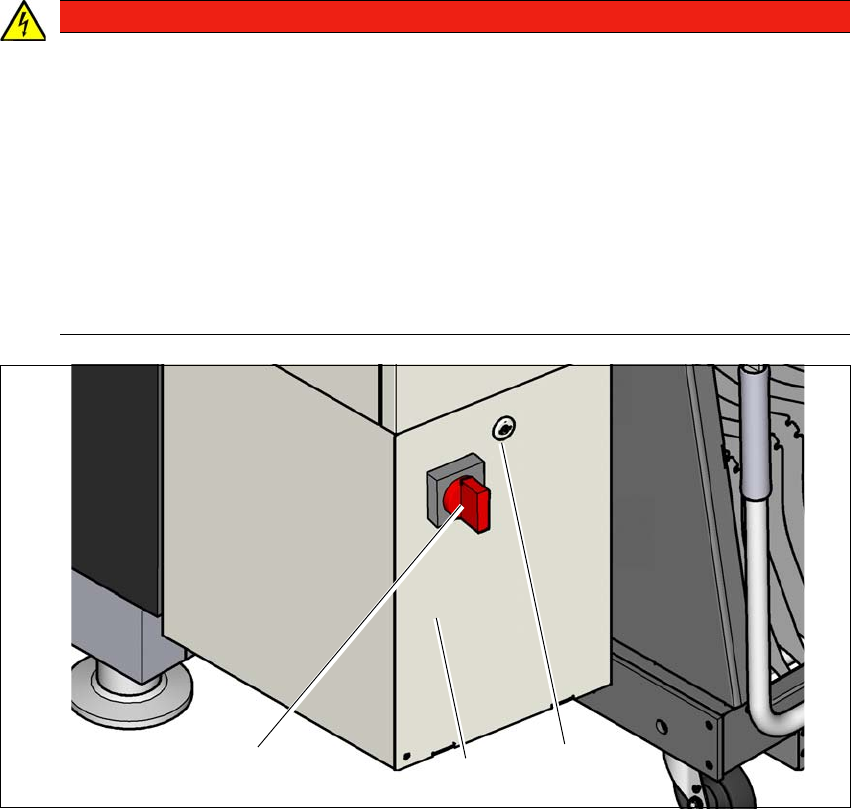

Kuva 2.8 - 1 Virransyöttömoduuli
(1) Pääkytkin
(2) Virransyöttömoduuli kannen takana
(3) Salvallinen lukko kannessa
VAARA
Vaarallinen jännite!
Automaatin verkosta saamat syöttöjännitteet ovat 3x200V~, 3x208V~, 3x220V~, 3
x 230 V~, 3x380V~, 3x400V~ tai 3x415V~ ± 5%, 50/60Hz. Tämän laitteiston osat
johtavat sieltä hengenvaarallisia jännitteitä - myöskin pääkytkimen ollessa poiskytkettynä.
Automaatin virheellinen käsittely voi johtaa kuolemaan tai vakaviin vammoihin samoin
kuin huomattaviin esinevahinkoihin.
Noudata tämän vuoksi voimassa olevia tapaturmien ehkäisyä koskevia ohjeita sekä
DIN-standardeja (erityisesti standardeja EN 60204, Osa 1 ja IEC 60204, Osa 1) tai
laitteen käyttömaassa voimassa olevia ohjeita.
Virransyöttömoduulin saa avata vain tehtävään pätevä ja koulutettu henkilöstö.
(3)
(1)
(2)
