2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2 2.8 Jäännösjännitteet ja purkautumisajat automaatissa Ohjelmistover siosta SR.706.1 SP1 alkaen Painos 10/2014 80 2.8.1 Jäännösjännitteet ja purkautumisaj at pääkytkimen poi…
Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 2.8 Jäännösjännitteet ja purkautumisajat automaatissa
79

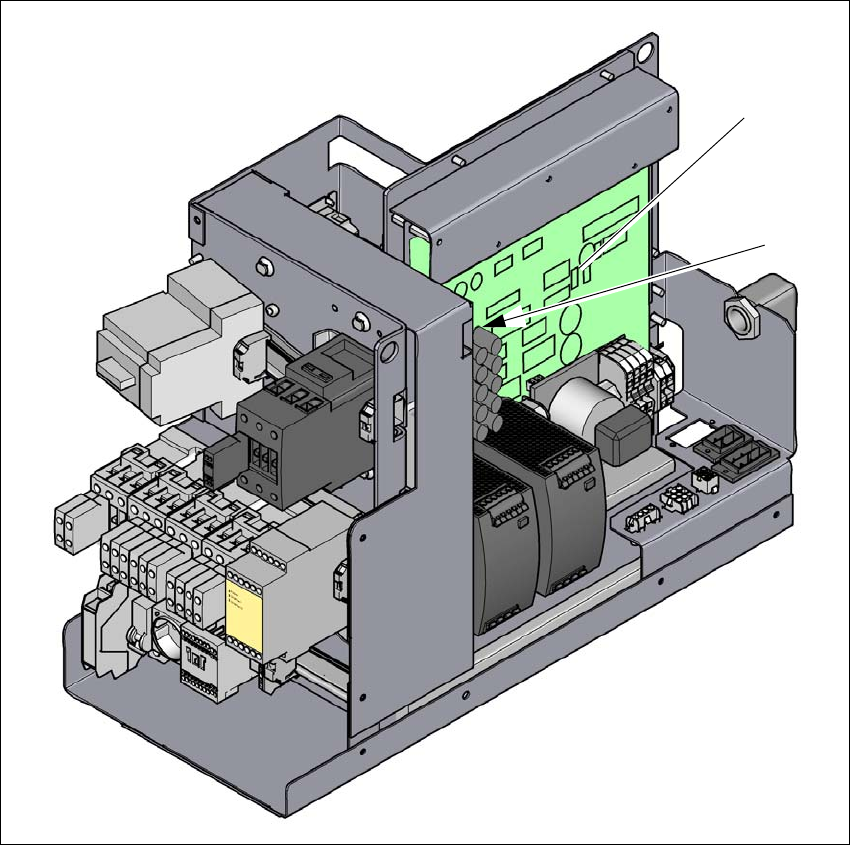

Kuva 2.8 - 2 Mittauspaikat virransyöttömoduulissa
(1) Sulake- ja jakokortti (A3)
(2) Tasasuuntaajan kortti (A7)
(1)
(2)
2 Käyttöturvallisuus Käyttöohje SIPLACE SX1/SX2
2.8 Jäännösjännitteet ja purkautumisajat automaatissa Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014
80
2.8.1 Jäännösjännitteet ja purkautumisajat pääkytkimen poiskytkemisen jälkeen
2
Sulake- ja jakokortin (A3)
mittauspaikka
(liitin/nasta)
Jännite
normaalikäytöss
ä
Jäännösjännite,
pääkytkin POIS
PÄÄLTÄ tai
verkkovika
Purkautumisaj
at
XB8a / XB8b; kummassakin Pin
1 150 V- < 10 V- < 2s
X25, Pin 1 42 V- < 10 V- < 2s
X1A / X1B, kummassakin Pin1 24 V- < 10 V- < 2s
XB4; Pin 6 24 V- < 10 V- < 2s
Mittauspaikka
tasasuuntaajan kortissa (A7)
(liitin/nasta)
Jännite
normaalikäytöss
ä
Jäännösjännite,
pääkytkin POIS
PÄÄLTÄ tai
verkkovika
Purkautumisaj
at
XB7a/XB7b, kummassakin Pin1 260 V- < 10 V- < 2s
merkityssä paikassa tasasuun-
taajaa DC40V-S 42 V- < 10 V- < 2s
Käyttöohje SIPLACE SX1/SX2 2 Käyttöturvallisuus
Ohjelmistoversiosta SR.706.1 SP1 alkaen Painos 10/2014 2.8 Jäännösjännitteet ja purkautumisajat automaatissa
81
2.8.2 Jäännösjännitteet ja purkautumisajat pääkytkimen hätäpysäytyspainikkeen
painamisen jälkeen
2
2
Sulake- ja jakokortin (A3)
mittauspaikka
(liitin/nasta)
Jännite
normaalikäytöss
ä
Jäännösjännite HÄTÄ-
SEIS
Purkautumisaj
at
XB8a / XB8b; kummassakin Pin
1 150 V- < 10 V- < 2s
XB4; Pin 6 24 V- < 10 V- < 2s
Mittauspaikka
tasasuuntaajan kortissa (A7)
(liitin/nasta)
Jännite
normaalikäytöss
ä
Jäännösjännite HÄTÄ-
SEIS
Purkautumisaj
at
XB7a/XB7b, kummassakin Pin1 260 V- < 10 V- < 2s
merkityssä paikassa tasasuun-
taajaa DC40V-S 42 V- < 10 V- < 2s
HUOMIO
Tietojen menetys!
Ehkäise tietojen menettäminen kytkemällä automaatti pois päältä (hätätilanteita lukuun
ottamatta) vain, jos seuraavat ehdot täyttyvät:
– Automaatti on lopettanut kone-, asetus- ja asennustietojen tiedonsiirron.
– Automaatti on lopettanut PL:n työstämisen.
– Automaatti on lopettanut ylösajovaiheen.
