3-327
KE2000 系列的共面传感器是被检测到错误时在共面检测画面上显示其出错图像画面。但是，如
果检查结果没有检测到异常时，为了考虑速度就不输出画面。可以用 VGA 切换开关来把图形显示
在液晶显示器上。（前面：机器画面、后面：共面检测画面）

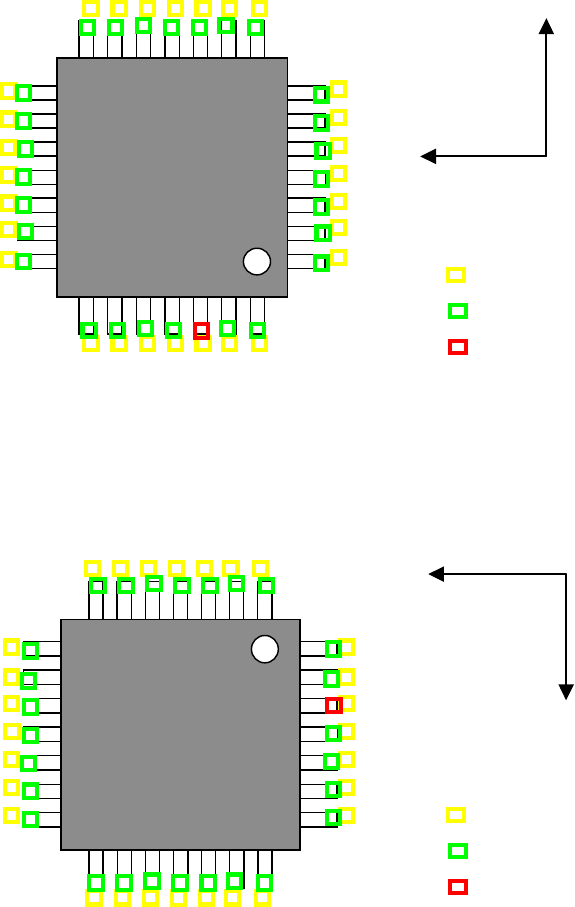

如下图，在元件数据中计算出的理想电极位置为黄色小方块来表示、检查合格电极为绿色小方
块来表示、检查不合格电极为红色小方块来表示。图像是从元件下方往上撮像的图形（顶视图）。
下图是元件站立角度为 0°时，检测的共面检测图像。
理想电极位置(黄)
検査合格电极(緑)
検査不合格电极(红)
错误图像 KE-2020,KE2040（90°旋转顶视图）
理想电极位置(黄)
検査合格电极(緑)
検査不合格电极(红)
错误图像 KE-2060（180°旋转顶视图）
机器坐标系
X
Y
机器坐标系
X
Y
◆ 修订履历
