8 TR518 SII 使用手冊--維護以及保養
3.2 系統硬體自檢
如果要隨時執行系統自檢的話，請按照以下步驟:

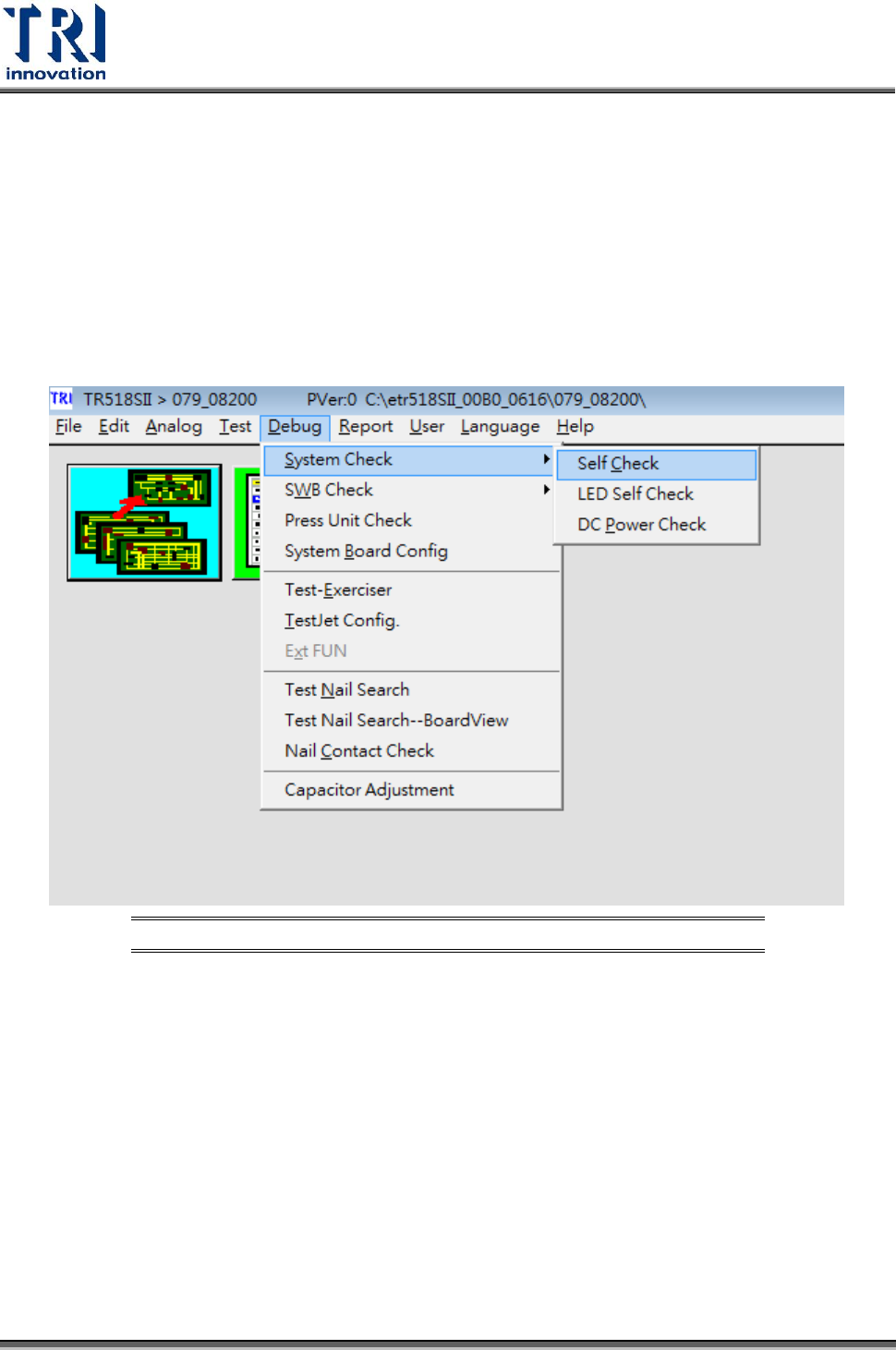

1. 從 TR518 SII 主畫面, 尋找路徑: DEBUG > SYSTEM CHECK > SELF TEST
系統硬體自檢的功能，如 figure3 表示
2. 點啟 Self-Check 程式之後，便會開始執行
Figure 3:
系統硬體自檢畫面
3. 啟動之後，當畫面上所有的數字顯示是藍色時，表示 TR518 SII系統運作正常；有任何數
字顯示是紅色時，表示系統處於不正常的狀態，請停止繼續使用 TR518 SII 系統，並且尋
求 TRI工程師的協助或者代理商的支援來解決這個問題
Test Research Inc.
TR518 SII 使用手冊--維護以及保養 9

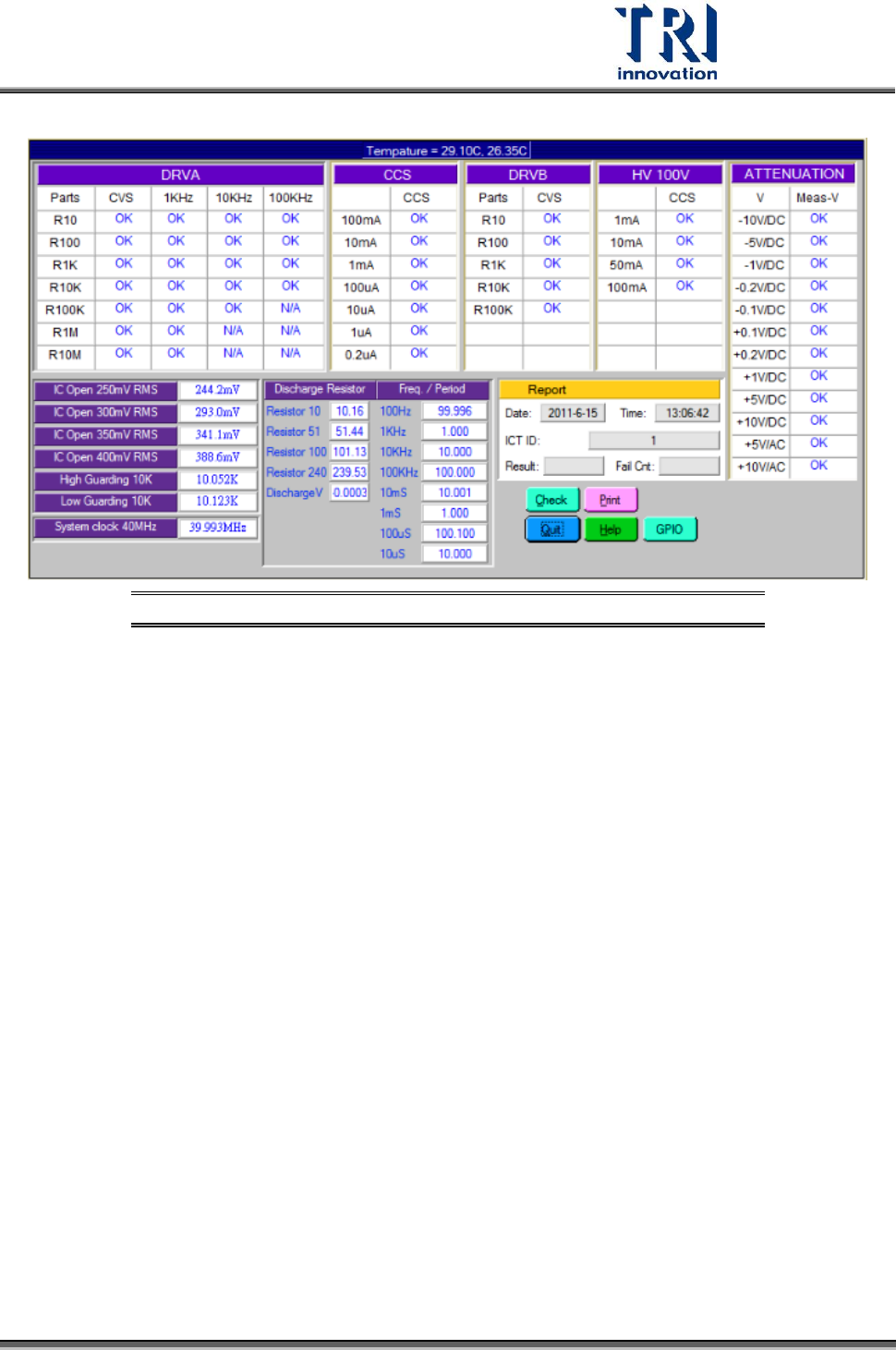

Figure 4: System Hardware Self-Check
視窗
--- TEST PASS
4. 點下 QUIT 按鈕，回到主畫面
Test Research Inc.
10 TR518 SII 使用手冊--維護以及保養
3.3 Switch Board Check
TR518 SII 有提供 Switch board 作自檢的功能，請按照下列的步驟來執行 Switch board 自檢
的功能。
1. 從 TR518 SII 主畫面, 尋找途徑: DEBUG > SWB CHECK > SWB BOARD CHECK
2. Switch Board Check 畫面，如下面 figure7 所示
Figure 5: Switch Board Check
視窗
3. 從視窗的中間位置，選擇 ANALOG 跟 Basic 的自檢程式
4. 點下 Click 按鈕之後，就會開始執行自檢程式
5. 測試結果會出現在每個欄位之中，藍色表示 Pass、紅色則為 Fail
