Test Research Inc. TR 518 SII 使用 手冊 -- 維護以及保養 11 Figure 6: Switch Bo ard Chec k 視窗 --- TEST PASS
Test Research Inc.
10 TR518 SII 使用手冊--維護以及保養
3.3 Switch Board Check
TR518 SII 有提供 Switch board 作自檢的功能，請按照下列的步驟來執行 Switch board 自檢
的功能。

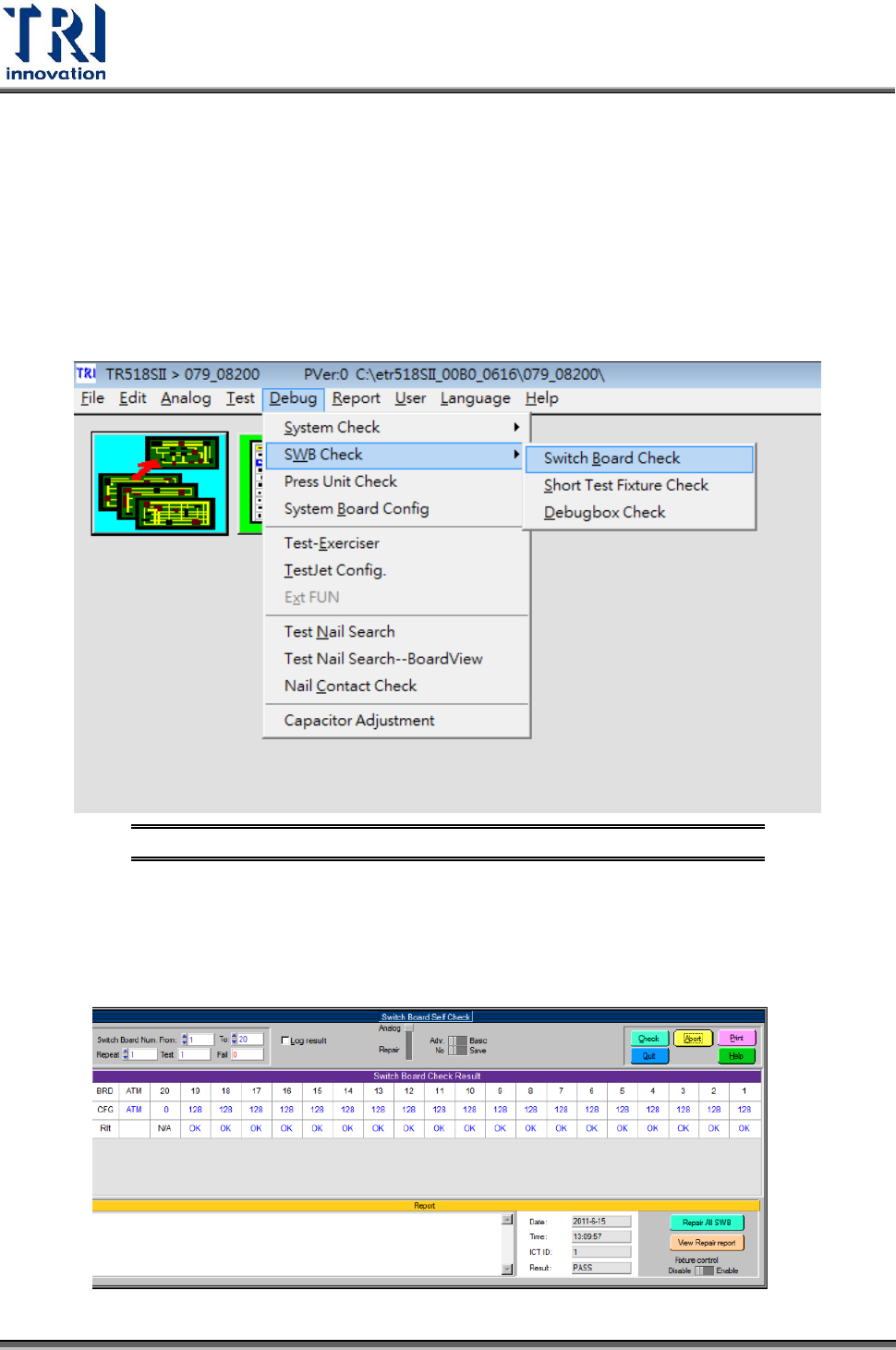

1. 從 TR518 SII 主畫面, 尋找途徑: DEBUG > SWB CHECK > SWB BOARD CHECK
2. Switch Board Check 畫面，如下面 figure7 所示
Figure 5: Switch Board Check
視窗
3. 從視窗的中間位置，選擇 ANALOG 跟 Basic 的自檢程式
4. 點下 Click 按鈕之後，就會開始執行自檢程式
5. 測試結果會出現在每個欄位之中，藍色表示 Pass、紅色則為 Fail
Test Research Inc.
TR518 SII 使用手冊--維護以及保養 11
Figure 6: Switch Board Check
視窗
--- TEST PASS
Test Research Inc.
12 TR518 SII 使用手冊--維護以及保養
4. 定期維護
4.1 每日定期保養
TR518 SII 系統操作員，必須每天執行下面的維護項目。
#
Daily PM Task
1
清潔 TR518 SII 的外觀
2
清潔印表機、筆電或電腦
3
System Hardware Self Check
1. DRVA
2. CCS
3. DRVB
4. HV 100V
5. ATTENUATION
6. IC Open 250mV Rms
7. IC Open 300mV Rms
8 IC Open 350mV Rms
9. IC Open 300mV Rms
10.Guarding 10K
11. System Clock 40Mhz
12. Discharge Resistor
13. Freq/Period
4
DC POWER Check:
1. +15VA
2. +24VD
3. -15VA
4. HV 33.6V
5. HV 41.6V
6. HV 53.6V
7. HV 61.6V
8. HV 73.5V
9. HV 81.5V
10. HV 93.5V
11. HV 101.5V
12. +5VD
13. Temperature
14. HV Thermal
5
Switching Board Self Check:對所有開關板執行自檢
4.2 每週定期維護
除了每日定期維護的項目之外，TR518 SII 系統操作員還要每週處理下面的維護項目:
