Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.2 Hoiatavad sildid
57
2.2.4.5 Hoiatav silt W207 toiteploki sisselülitusvoolu piirajal
2

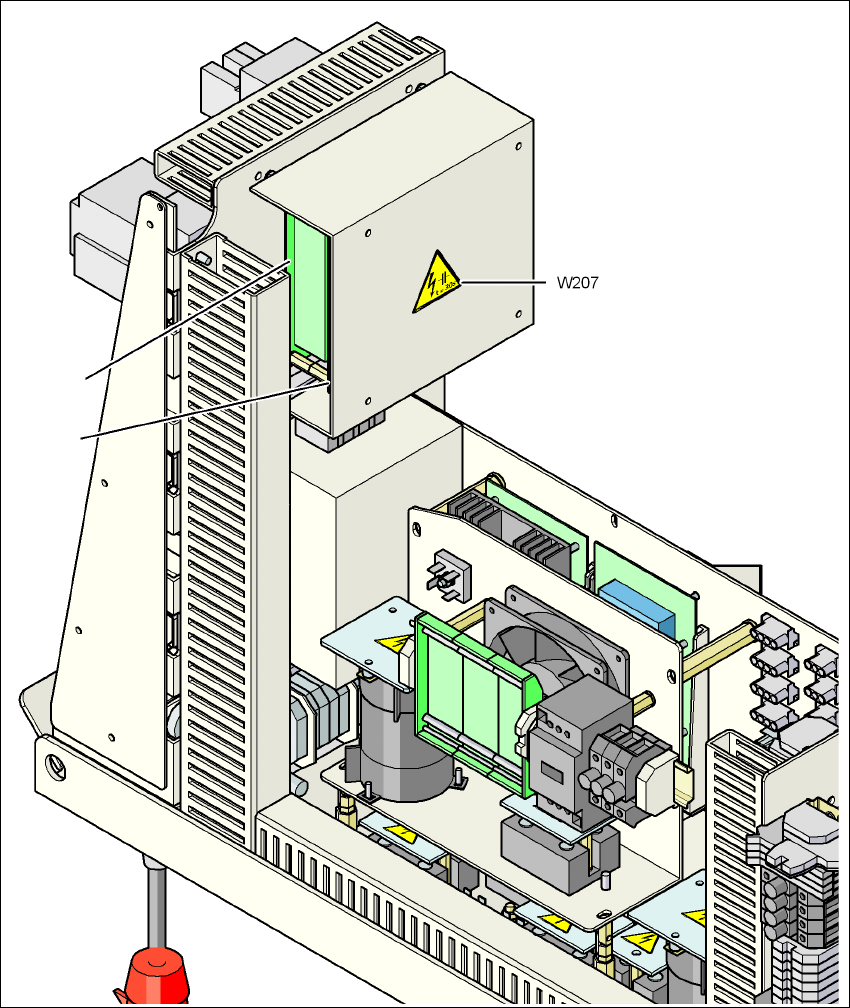

Joon. 2.2 - 13 Hoiatav silt W207 toiteploki sisselülitusvoolu piirajal
Silt W207, tootenumber 03009346-01
PCB1 Sisselülitusvoolu piiramisplaat - trafo
PCB2 Plaat, sisselülitusvoolu piiraja - servoseade
PCB2
PCB1
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.2 Hoiatavad sildid Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne
58
2.2.5 Hoiatavad sildid trükiplaatide konveieril
2
Pos. W208 "Laser klass 2" trükiplaatide konveieril joon. 2.2 - 14, lk 58, tootenumber 03009347-01
(siltide arv masinal: 4 kaksikkonveieri korral, 2 ühe lindiga konveieri korral)
2
2
2

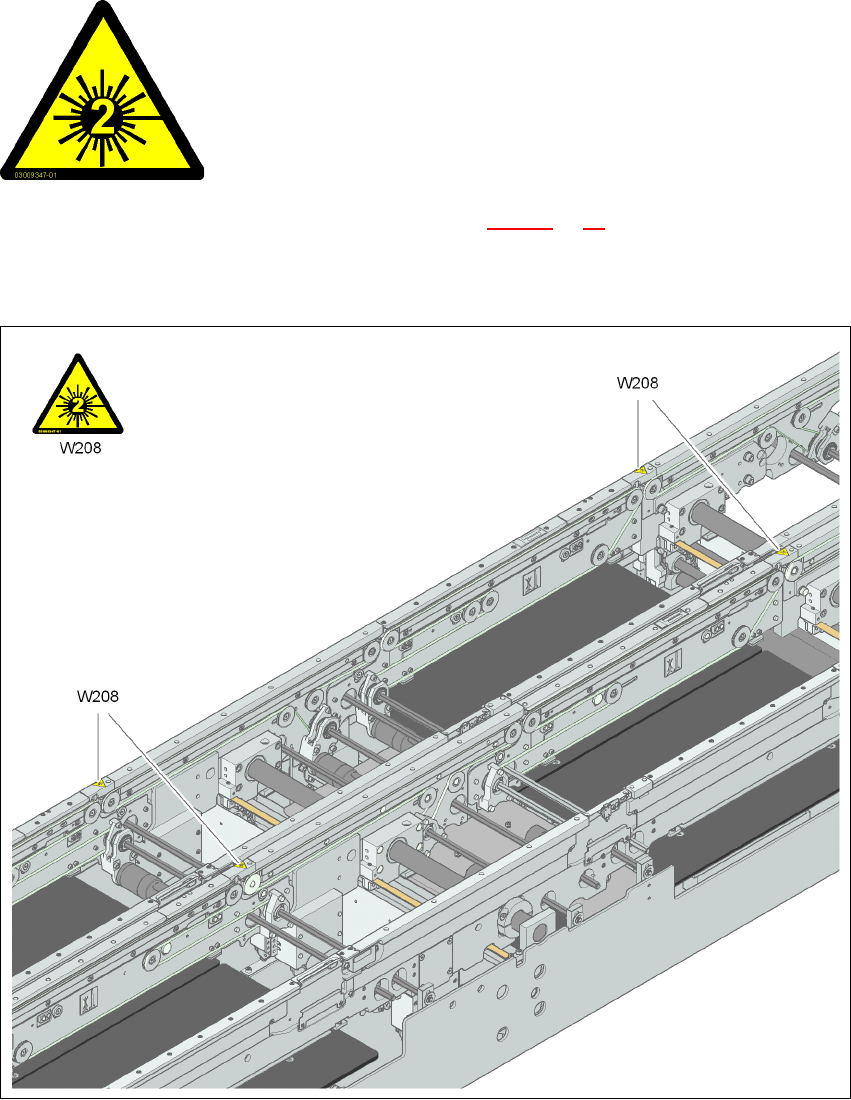

Joon. 2.2 - 14 Hoiatav silt W208 "Laserklass 2" trükiplaatide konveieril
Pos. W208, tootenumber 03009347-01
2
2
LASERKIIRGUS!
Ärge vaadake laserkiirde!
Laserklass 2
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Tarkvaraversiooni SR.605.xx põhjal 07/2008 EE väljaanne 2.2 Hoiatavad sildid
59
2.2.6 Hoiatav silt CEKON-pistikul
2
Pos. W 211 joon. 2.2 - 15, lk 59 (siltide arv masinal: 1)
2

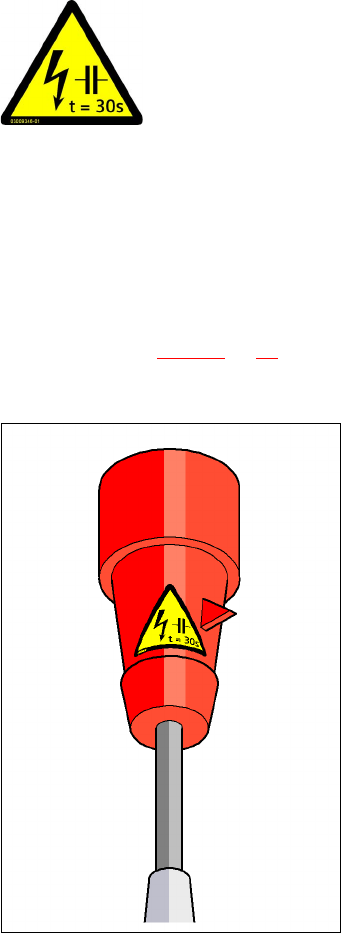

Joon. 2.2 - 15 Hoiatav silt W211 CEKON-pistikul
Pos. W211, tootenumber 03009351-01
2
JÄÄKPINGE!
Pärast toitepistiku eemaldamist vooluvõrgust oodake 30 sekundi jooksul
jääkpinge hajumist.
NAFTA piirkond: ohtlik pinge
Jääkpinge pistiku kontaktidel ja juhtmete otstel võib olla surmav või põhjus-
tada raskeid elektritraumasid. Vältige 30 sekundi jooksul toitepistiku kontak-
tide ja juhtme otste puutumist.
